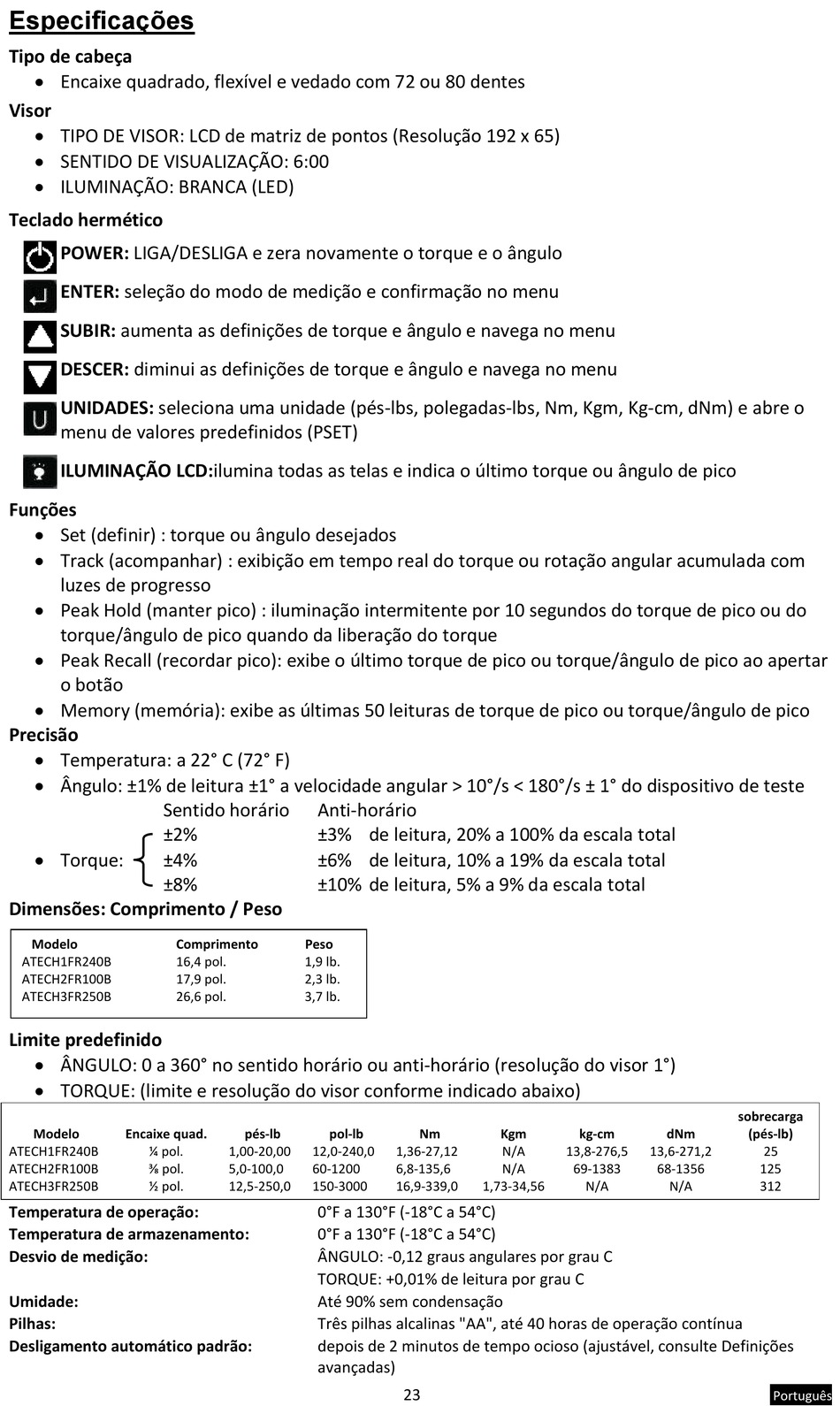

Especificações
Tipo de cabeça
 Encaixe quadrado, flexível e vedado com 72 ou 80 dentes
Visor
 TIPO DE VISOR: LCD de matriz de pontos (Resolução 192 x 65)
 SENTIDO DE VISUALIZAÇÃO: 6:00
 ILUMINAÇÃO: BRANCA (LED)
Teclado hermético
POWER: LIGA/DESLIGA e zera novamente o torque e o ângulo
ENTER: seleção do modo de medição e confirmação no menu
SUBIR: aumenta as definições de torque e ângulo e navega no menu
DESCER: diminui as definições de torque e ângulo e navega no menu
UNIDADES: seleciona uma unidade (pés-lbs, polegadas-lbs, Nm, Kgm, Kg-cm, dNm) e abre o
menu de valores predefinidos (PSET)
ILUMINAÇÃO LCD:ilumina todas as telas e indica o último torque ou ângulo de pico
Funções
 Set (definir) : torque ou ângulo desejados
 Track (acompanhar) : exibição em tempo real do torque ou rotação angular acumulada com
luzes de progresso
 Peak Hold (manter pico) : iluminação intermitente por 10 segundos do torque de pico ou do
torque/ângulo de pico quando da liberação do torque
 Peak Recall (recordar pico): exibe o último torque de pico ou torque/ângulo de pico ao apertar
o botão
 Memory (memória): exibe as últimas 50 leituras de torque de pico ou torque/ângulo de pico
Precisão
 Temperatura: a 22° C (72° F)
 Ângulo: ±1% de leitura ±1° a velocidade angular > 10°/s < 180°/s ± 1° do dispositivo de teste
Sentido horário
±2%
 Torque:
±4%
±8%
Dimensões: Comprimento / Peso
Modelo
ATECH1FR240B
ATECH2FR100B
ATECH3FR250B
Limite predefinido
 ÂNGULO: 0 a 360° no sentido horário ou anti-horário (resolução do visor 1°)
 TORQUE: (limite e resolução do visor conforme indicado abaixo)
Modelo Encaixe quad.
ATECH1FR240B ¼ pol.
ATECH2FR100B ⅜ pol.
ATECH3FR250B ½ pol.
Temperatura de operação:
Temperatura de armazenamento:
Desvio de medição:
Umidade:
Pilhas:
Desligamento automático padrão:
Anti-horário
±3% de leitura, 20% a 100% da escala total
±6% de leitura, 10% a 19% da escala total
±10% de leitura, 5% a 9% da escala total
Comprimento Peso
16,4 pol. 1,9 lb.
17,9 pol. 2,3 lb.
26,6 pol. 3,7 lb.
pés-lb pol-lb
1,00-20,00 12,0-240,0
5,0-100,0 60-1200
12,5-250,0 150-3000
0°F a 130°F (-18°C a 54°C)
0°F a 130°F (-18°C a 54°C)
ÂNGULO: -0,12 graus angulares por grau C
TORQUE: +0,01% de leitura por grau C
Até 90% sem condensação
Três pilhas alcalinas "AA", até 40 horas de operação contínua
depois de 2 minutos de tempo ocioso (ajustável, consulte Definições
avançadas)
Nm Kgm
1,36-27,12 N/A
6,8-135,6 N/A
16,9-339,0 1,73-34,56
23
kg-cm dNm
13,8-276,5 13,6-271,2
69-1383 68-1356
N/A N/A
sobrecarga
(pés-lb)
25
125
312
