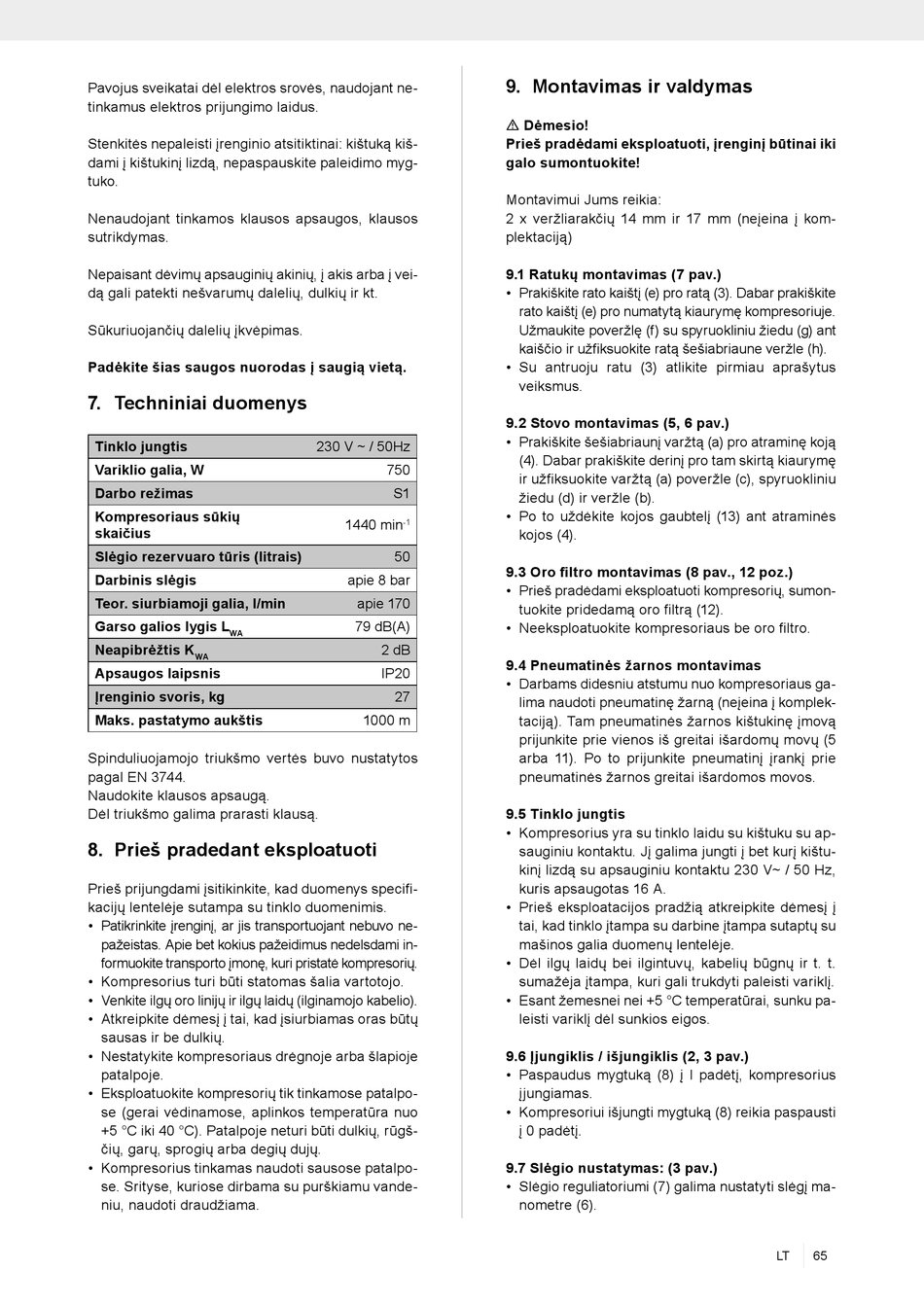

Pavojus sveikatai dėl elektros srovės, naudojant ne-
tinkamus elektros prijungimo laidus.
Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kiš-
dami į kištukinį lizdą, nepaspauskite paleidimo myg-
tuko.
Nenaudojant tinkamos klausos apsaugos, klausos
sutrikdymas.
Nepaisant dėvimų apsauginių akinių, į akis arba į vei-
dą gali patekti nešvarumų dalelių, dulkių ir kt.
Sūkuriuojančių dalelių įkvėpimas.
Padėkite šias saugos nuorodas į saugią vietą.

7. Techniniai duomenys

Tinklo jungtis
Variklio galia, W
Darbo režimas
Kompresoriaus sūkių
skaičius
Slėgio rezervuaro tūris (litrais)
Darbinis slėgis
Teor. siurbiamoji galia, l/min
Garso galios lygis L
WA
Neapibrėžtis K
WA
Apsaugos laipsnis
Įrenginio svoris, kg
Maks. pastatymo aukštis
Spinduliuojamojo triukšmo vertės buvo nustatytos
pagal EN 3744.
Naudokite klausos apsaugą.
Dėl triukšmo galima prarasti klausą.
8. Prieš pradedant eksploatuoti
Prieš prijungdami įsitikinkite, kad duomenys specifi-
kacijų lentelėje sutampa su tinklo duomenimis.
• Patikrinkite įrenginį, ar jis transportuojant nebuvo ne-
pažeistas. Apie bet kokius pažeidimus nedelsdami in-
formuokite transporto įmonę, kuri pristatė kompresorių.
• Kompresorius turi būti statomas šalia vartotojo.
• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų
sausas ir be dulkių.
• Nestatykite kompresoriaus drėgnoje arba šlapioje
patalpoje.
• Eksploatuokite kompresorių tik tinkamose patalpo-
se (gerai vėdinamose, aplinkos temperatūra nuo
+5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgš-
čių, garų, sprogių arba degių dujų.
• Kompresorius tinkamas naudoti sausose patalpo-
se. Srityse, kuriose dirbama su purškiamu vande-
niu, naudoti draudžiama.
230 V ~ / 50Hz
750
S1
1440 min
-1
50
apie 8 bar
apie 170
79 dB(A)
2 dB
IP20
27
1000 m

9. Montavimas ir valdymas

m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Montavimui Jums reikia:
2 x veržliarakčių 14 mm ir 17 mm (neįeina į kom-
plektaciją)
9.1 Ratukų montavimas (7 pav.)
• Prakiškite rato kaištį (e) pro ratą (3). Dabar prakiškite
rato kaištį (e) pro numatytą kiaurymę kompresoriuje.
Užmaukite poveržlę (f) su spyruokliniu žiedu (g) ant
kaiščio ir užfiksuokite ratą šešiabriaune veržle (h).
• Su antruoju ratu (3) atlikite pirmiau aprašytus
veiksmus.
9.2 Stovo montavimas (5, 6 pav.)
• Prakiškite šešiabriaunį varžtą (a) pro atraminę koją
(4). Dabar prakiškite derinį pro tam skirtą kiaurymę
ir užfiksuokite varžtą (a) poveržle (c), spyruokliniu
žiedu (d) ir veržle (b).
• Po to uždėkite kojos gaubtelį (13) ant atraminės
kojos (4).
9.3 Oro filtro montavimas (8 pav., 12 poz.)
• Prieš pradėdami eksploatuoti kompresorių, sumon-
tuokite pridedamą oro filtrą (12).
• Neeksploatuokite kompresoriaus be oro filtro.
9.4 Pneumatinės žarnos montavimas
• Darbams didesniu atstumu nuo kompresoriaus ga-
lima naudoti pneumatinę žarną (neįeina į komplek-
taciją). Tam pneumatinės žarnos kištukinę įmovą
prijunkite prie vienos iš greitai išardomų movų (5
arba 11). Po to prijunkite pneumatinį įrankį prie
pneumatinės žarnos greitai išardomos movos.
9.5 Tinklo jungtis
• Kompresorius yra su tinklo laidu su kištuku su ap-
sauginiu kontaktu. Jį galima jungti į bet kurį kištu-
kinį lizdą su apsauginiu kontaktu 230 V~ / 50 Hz,
kuris apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į
tai, kad tinklo įtampa su darbine įtampa sutaptų su
mašinos galia duomenų lentelėje.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t.
sumažėja įtampa, kuri gali trukdyti paleisti variklį.
• Esant žemesnei nei +5 °C temperatūrai, sunku pa-
leisti variklį dėl sunkios eigos.
9.6 Įjungiklis / išjungiklis (2, 3 pav.)
• Paspaudus mygtuką (8) į I padėtį, kompresorius
įjungiamas.
• Kompresoriui išjungti mygtuką (8) reikia paspausti
į 0 padėtį.
9.7 Slėgio nustatymas: (3 pav.)
• Slėgio reguliatoriumi (7) galima nustatyti slėgį ma-
nometre (6).
LT 65
