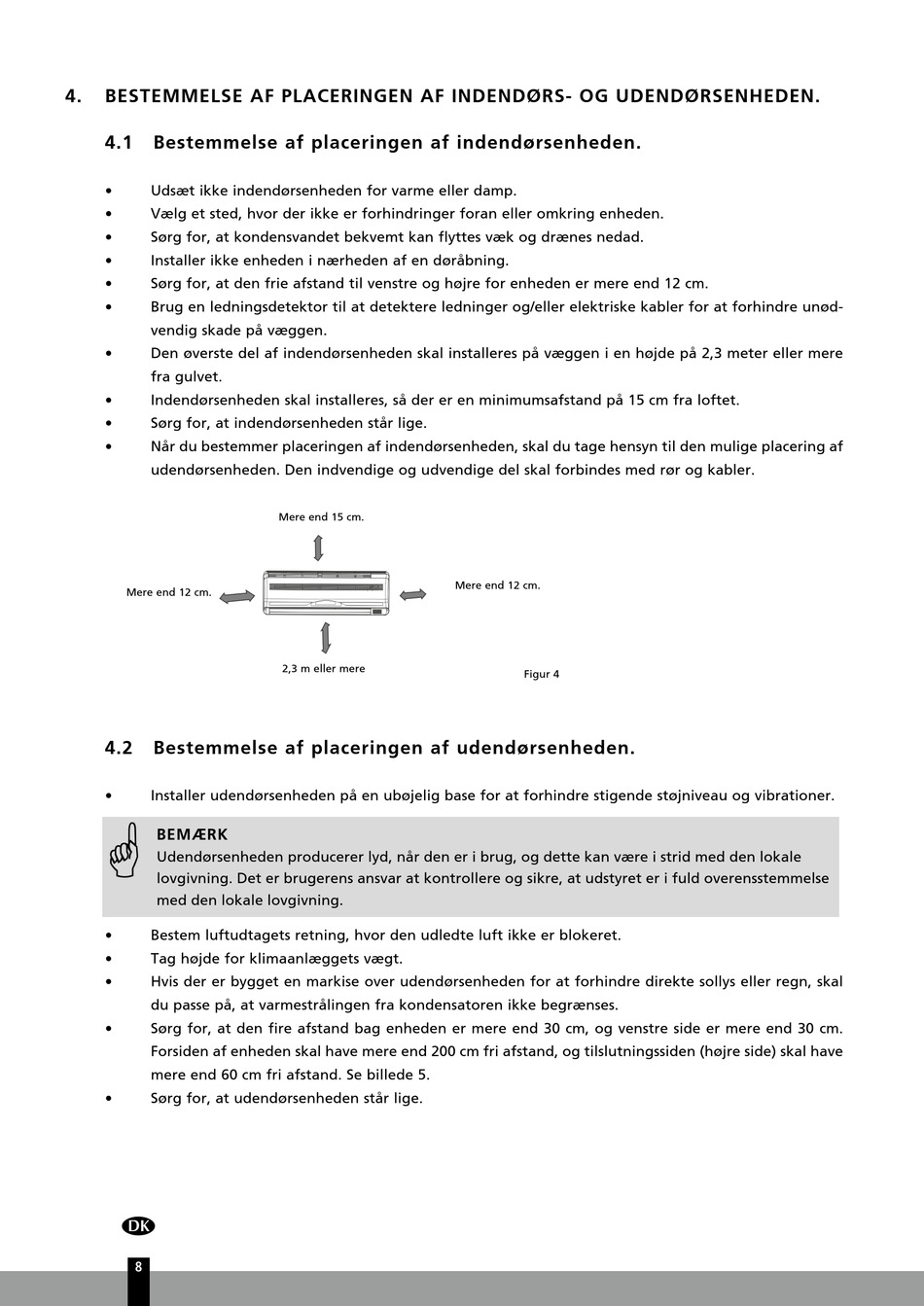

4. BESTEMMELSE AF PLACERINGEN AF INDENDØRS- OG UDENDØRSENHEDEN.
4.1 Bestemmelse af placeringen af indendørsenheden.
• Udsæt ikke indendørsenheden for varme eller damp.
• Vælg et sted, hvor der ikke er forhindringer foran eller omkring enheden.
• Sørg for, at kondensvandet bekvemt kan flyttes væk og drænes nedad.
• Installer ikke enheden i nærheden af en døråbning.
• Sørg for, at den frie afstand til venstre og højre for enheden er mere end 12 cm.
• Brug en ledningsdetektor til at detektere ledninger og/eller elektriske kabler for at forhindre unød-
vendig skade på væggen.
• Den øverste del af indendørsenheden skal installeres på væggen i en højde på 2,3 meter eller mere
fra gulvet.
• Indendørsenheden skal installeres, så der er en minimumsafstand på 15 cm fra loftet.
• Sørg for, at indendørsenheden står lige.
• Når du bestemmer placeringen af indendørsenheden, skal du tage hensyn til den mulige placering af
udendørsenheden. Den indvendige og udvendige del skal forbindes med rør og kabler.
Mere end 12 cm.
4.2 Bestemmelse af placeringen af udendørsenheden.
• Installer udendørsenheden på en ubøjelig base for at forhindre stigende støjniveau og vibrationer.
G
BEMÆRK
Udendørsenheden producerer lyd, når den er i brug, og dette kan være i strid med den lokale
lovgivning. Det er brugerens ansvar at kontrollere og sikre, at udstyret er i fuld overensstemmelse
med den lokale lovgivning.
• Bestem luftudtagets retning, hvor den udledte luft ikke er blokeret.
• Tag højde for klimaanlæggets vægt.
• Hvis der er bygget en markise over udendørsenheden for at forhindre direkte sollys eller regn, skal
du passe på, at varmestrålingen fra kondensatoren ikke begrænses.
• Sørg for, at den fire afstand bag enheden er mere end 30 cm, og venstre side er mere end 30 cm.
Forsiden af enheden skal have mere end 200 cm fri afstand, og tilslutningssiden (højre side) skal have
mere end 60 cm fri afstand. Se billede 5.
• Sørg for, at udendørsenheden står lige.
6
8 8
Mere end 15 cm.
2,3 m eller mere
Mere end 12 cm.
Figur 4
