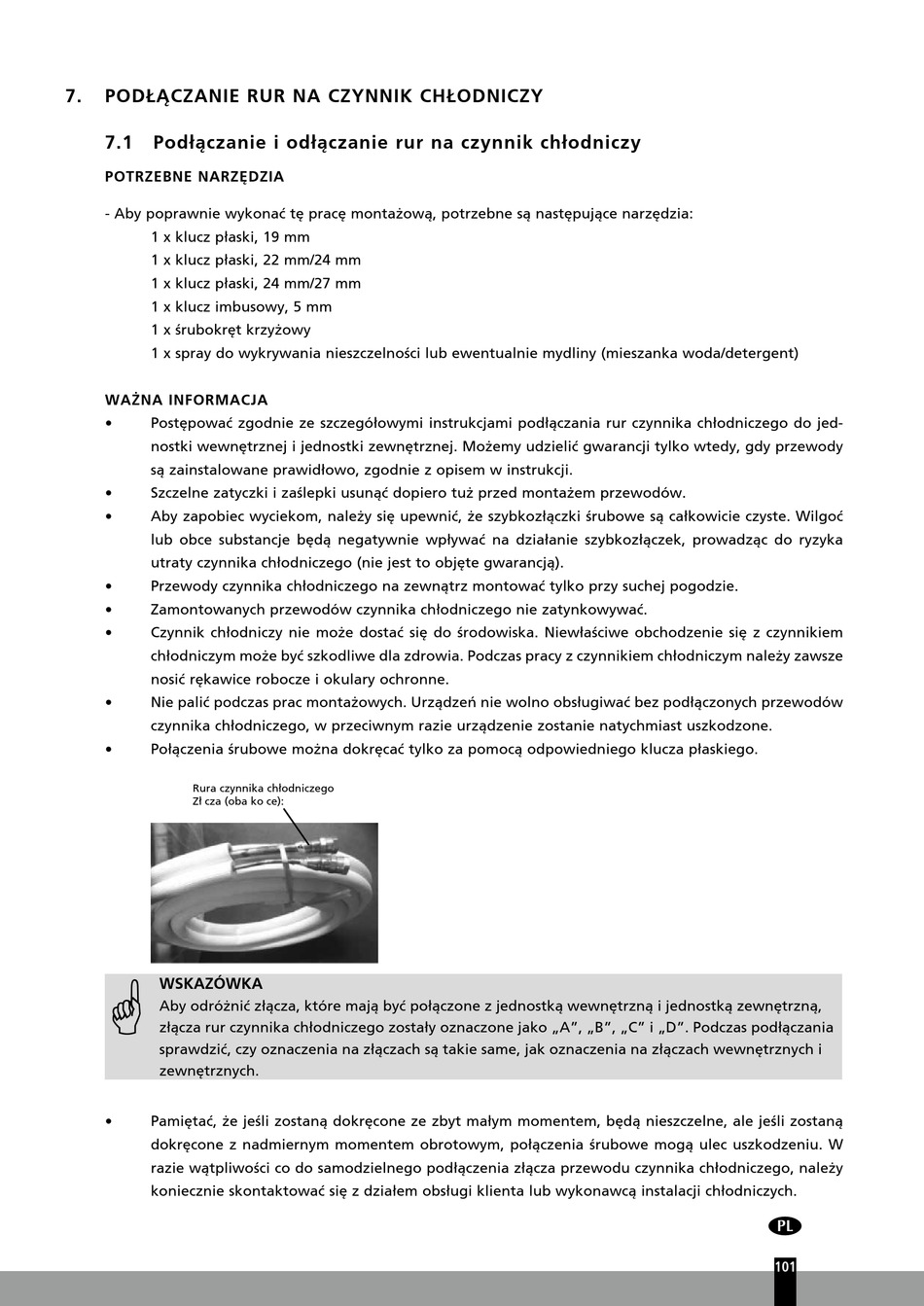

Qlima SC42 Series Installation Manual page 101

7. PODŁĄCZANIE RUR NA CZYNNIK CHŁODNICZY
7.1 Podłączanie i odłączanie rur na czynnik chłodniczy
POTRZEBNE NARZĘDZIA
- Aby poprawnie wykonać tę pracę montażową, potrzebne są następujące narzędzia:
1 x klucz płaski, 19 mm
1 x klucz płaski, 22 mm/24 mm
1 x klucz płaski, 24 mm/27 mm
1 x klucz imbusowy, 5 mm
1 x śrubokręt krzyżowy
1 x spray do wykrywania nieszczelności lub ewentualnie mydliny (mieszanka woda/detergent)
WAŻNA INFORMACJA
• Postępować zgodnie ze szczegółowymi instrukcjami podłączania rur czynnika chłodniczego do jed-
nostki wewnętrznej i jednostki zewnętrznej. Możemy udzielić gwarancji tylko wtedy, gdy przewody
są zainstalowane prawidłowo, zgodnie z opisem w instrukcji.
• Szczelne zatyczki i zaślepki usunąć dopiero tuż przed montażem przewodów.
• Aby zapobiec wyciekom, należy się upewnić, że szybkozłączki śrubowe są całkowicie czyste. Wilgoć
lub obce substancje będą negatywnie wpływać na działanie szybkozłączek, prowadząc do ryzyka
utraty czynnika chłodniczego (nie jest to objęte gwarancją).
• Przewody czynnika chłodniczego na zewnątrz montować tylko przy suchej pogodzie.
• Zamontowanych przewodów czynnika chłodniczego nie zatynkowywać.
• Czynnik chłodniczy nie może dostać się do środowiska. Niewłaściwe obchodzenie się z czynnikiem
chłodniczym może być szkodliwe dla zdrowia. Podczas pracy z czynnikiem chłodniczym należy zawsze
nosić rękawice robocze i okulary ochronne.
• Nie palić podczas prac montażowych. Urządzeń nie wolno obsługiwać bez podłączonych przewodów
czynnika chłodniczego, w przeciwnym razie urządzenie zostanie natychmiast uszkodzone.
• Połączenia śrubowe można dokręcać tylko za pomocą odpowiedniego klucza płaskiego.
Rura czynnika chłodniczego
Złącza (oba koące):
G
WSKAZÓWKA
Aby odróżnić złącza, które mają być połączone z jednostką wewnętrzną i jednostką zewnętrzną,
złącza rur czynnika chłodniczego zostały oznaczone jako „A", „B", „C" i „D". Podczas podłączania
sprawdzić, czy oznaczenia na złączach są takie same, jak oznaczenia na złączach wewnętrznych i
zewnętrznych.
• Pamiętać, że jeśli zostaną dokręcone ze zbyt małym momentem, będą nieszczelne, ale jeśli zostaną
dokręcone z nadmiernym momentem obrotowym, połączenia śrubowe mogą ulec uszkodzeniu. W
razie wątpliwości co do samodzielnego podłączenia złącza przewodu czynnika chłodniczego, należy
koniecznie skontaktować się z działem obsługi klienta lub wykonawcą instalacji chłodniczych.
:
