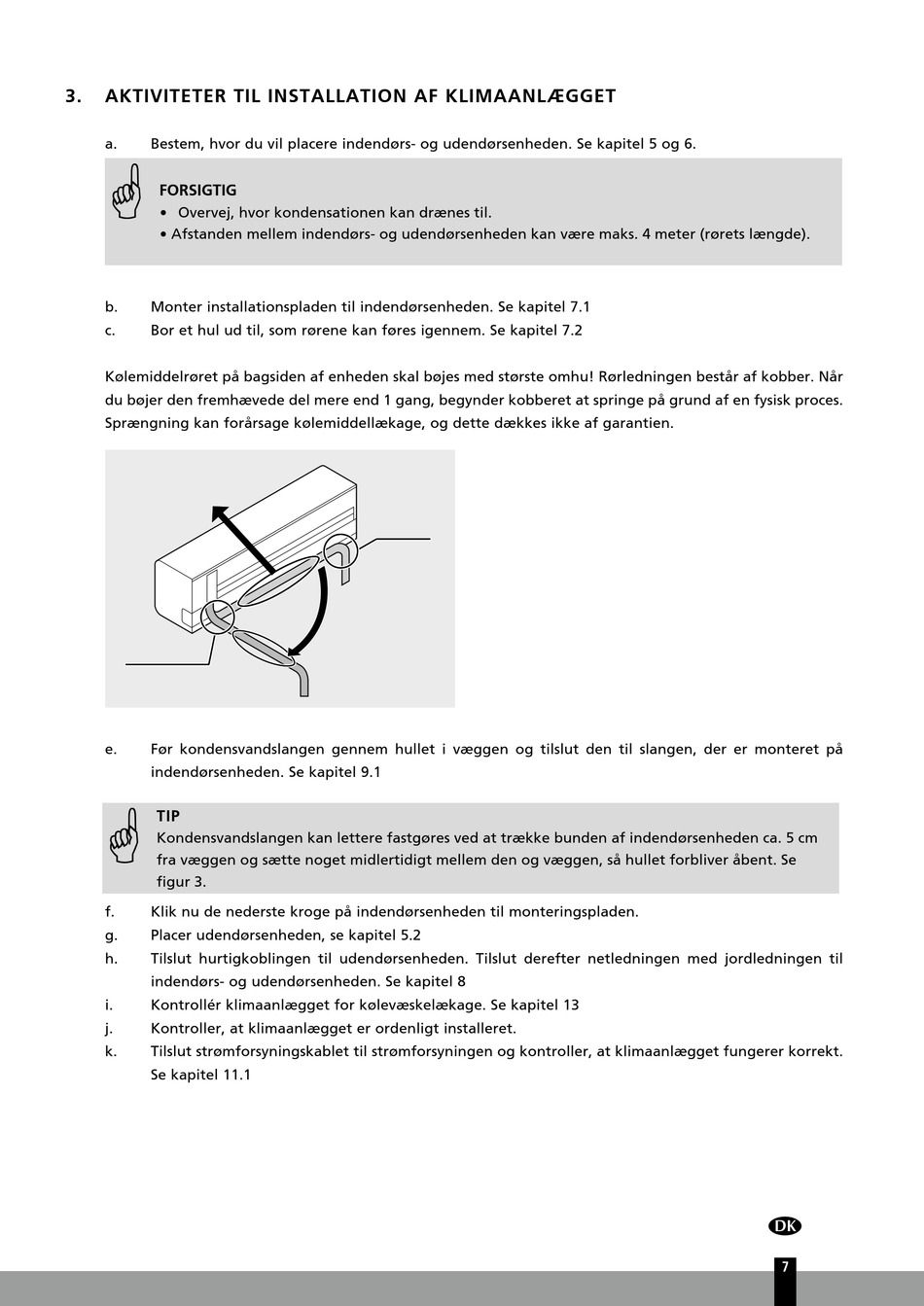

Qlima SC42 Series Installation Manual page 7

3. AKTIVITETER TIL INSTALLATION AF KLIMAANLÆGGET
a. Bestem, hvor du vil placere indendørs- og udendørsenheden. Se kapitel 5 og 6.
G
FORSIGTIG
• Overvej, hvor kondensationen kan drænes til.
• Afstanden mellem indendørs- og udendørsenheden kan være maks. 4 meter (rørets længde).
b. Monter installationspladen til indendørsenheden. Se kapitel 7.1
c. Bor et hul ud til, som rørene kan føres igennem. Se kapitel 7.2
Kølemiddelrøret på bagsiden af enheden skal bøjes med største omhu! Rørledningen består af kobber. Når
du bøjer den fremhævede del mere end 1 gang, begynder kobberet at springe på grund af en fysisk proces.
Sprængning kan forårsage kølemiddellækage, og dette dækkes ikke af garantien.
e. Før kondensvandslangen gennem hullet i væggen og tilslut den til slangen, der er monteret på
indendørsenheden. Se kapitel 9.1
G
TIP
Kondensvandslangen kan lettere fastgøres ved at trække bunden af indendørsenheden ca. 5 cm
fra væggen og sætte noget midlertidigt mellem den og væggen, så hullet forbliver åbent. Se
figur 3.
f. Klik nu de nederste kroge på indendørsenheden til monteringspladen.
g. Placer udendørsenheden, se kapitel 5.2
h. Tilslut hurtigkoblingen til udendørsenheden. Tilslut derefter netledningen med jordledningen til
indendørs- og udendørsenheden. Se kapitel 8
i. Kontrollér klimaanlægget for kølevæskelækage. Se kapitel 13
j. Kontroller, at klimaanlægget er ordenligt installeret.
k. Tilslut strømforsyningskablet til strømforsyningen og kontroller, at klimaanlægget fungerer korrekt.
Se kapitel 11.1
