sunrise Control

Bedienungsanleitung D

Mit dem Kauf dieses PWM-Timers haben Sie sich für ein Qualitätsprodukt entschieden. Es ist von

Fachleuten speziell für den aquaristischen Gebrauch entwickelt und erprobt worden.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

__________________________________________________________________________________________

Need help?

Do you have a question about the sunrise control and is the answer not in the manual?

Questions and answers

Summary of Contents for AquaMedic sunrise control

Page 1 Control Bedienungsanleitung D Mit dem Kauf dieses PWM-Timers haben Sie sich für ein Qualitätsprodukt entschieden. Es ist von Fachleuten speziell für den aquaristischen Gebrauch entwickelt und erprobt worden. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany __________________________________________________________________________________________...
Page 2 (L x B x H) 2. Auspacken Prüfen Sie die Leuchte nach dem Auspacken auf etwaige Beschädigungen. Bei Beanstandungen wenden Sie sich bitte unverzüglich an Ihren Fachhändler. Lieferumfang:  Timer sunrise control  USB Stick mit Programmen  USB Kabel ...
Page 3 Link zum Download der ZIP mit den 10 aktuellen Beispielprogrammen, mit denen die Uhr vorprogrammiert ausgeliefert wird. http://www.aqua-medic.de/downloads/DimFiles.zip 3.1.1. Programmierung über die Uhr Abb. 1: sunrise Control 1. -5. Anzeige und Tastatur (siehe Text) 6. Buchse für USB-Kabel (mit eingestecktem Stopfen) 7. Stromversorgung 2. Anschluss für Steuerkabel (3fach vorhanden) Mit Hilfe der Lichttaste (5) kann die Uhrbeleuchtung eingeschaltet werden.
Page 4 Abb. 2: Grafische Darstellung der voreingestellten Lichtprogramme...
Page 5 3.1.2. Programmierung am Computer Abb. 3: Programm DimEdit (Verlauf Programm 8)
Page 6 Abb. 4: Öffnen der Programme in DimEdit Das Öffnen der Programme in DimEdit erfolgt entweder mit einem Doppelklick der linken Maustaste oder durch einmaliges Klicken und einen zweiten Klick auf den Button „Öffnen“. Kopieren Sie DimEdit zusammen mit den zugehörigen Programmen für die Lichtsteuerung vom mitgelieferten USB-Stick in einen Ordner auf der Festplatte Ihres Rechners.
Page 7 Die Programme können verändert werden, indem man sie mit DimEdit lädt, variiert und anschließend unter demselben oder einem neuen Namen abspeichert. Schließt man den Timer sunrise Control über das mitgelieferte USB-Kabel an den Rechner an, erscheint dieser als eigenständiges Laufwerk.
Page 8 Abb. 5: sunrise Control als Laufwerk Hat man Programme neu erstellt oder bestehende modifiziert, müssen sie auf dieses Laufwerk kopiert werden. 4. Anschluss an die Leuchte aquareefLED Abb. 6: Anschlüsse aquareefLED 1. Netzteil 2. Steuerkabel...
Page 9 Eine Leuchte: Die Stromversorgung wird am sunrise Control (Abb. 6 Nr.1) angeschlossen, das Steuerkabel geht von Buchse Nr. 2 zur aquareefLED. Mehrere Leuchten: Zusätzliche Verbindungskabel sind als Zubehör erhältlich. Der sunrise Control besitzt insgesamt drei Anschlussbuchsen für Steuerkabel. Die Stromversorgung wird an die zweite und dritte Leuchte direkt angeschlossen.
Page 10 Operation manual ENG In purchasing this PWM timer, you have selected a top quality product. It has been specifically designed for aquarium use and has been tested by experts. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany...
Page 11 (L x B x H) 2. Unpacking On unpacking, please check the lighting system immediately for any damages. In case of any complaints, please contact your dealer directly. Included in shipment:  Timer sunrise control  USB stick incl. programs  USB cable ...

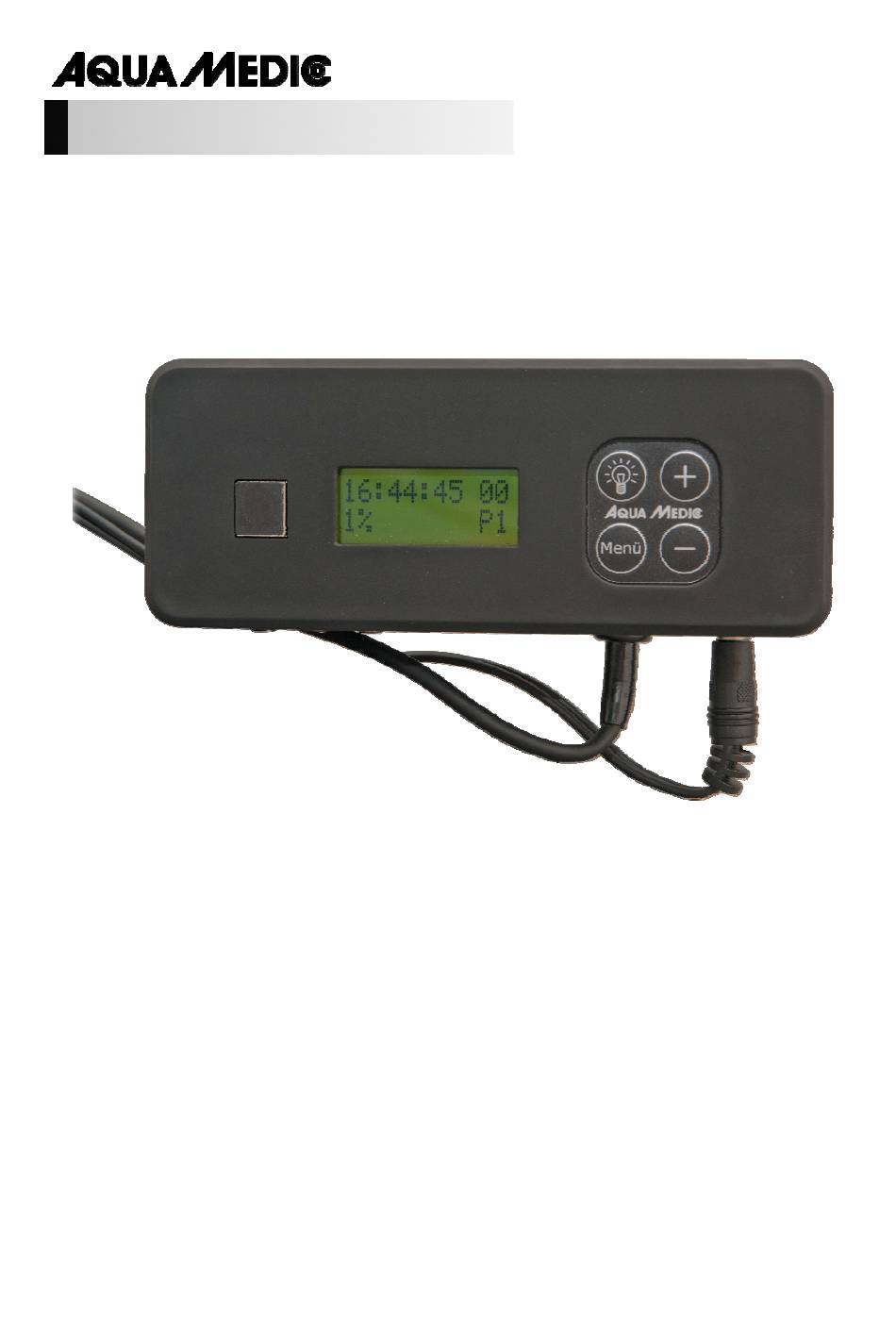

Page 12 3.1.1. Programming via clock Fig. 1: sunrise control 1. Time display 2. Moon phase 3. Light intensity 4. Programs 5. Light key 6. Socket for USB cable (with inserted plug) 7. Power supply 8. Connection for control cable (3 x available) The clock lighting can be switched on by the light key (5).
Page 13 Fig. 2: Graphic presentation of the pre-set light programs...
Page 14 3.1.2. Programming on the computer Fig. 3: Program DimEdit (course of program 8)
Page 15 Fig. 4: Opening the programs in DimEdit The programs in DimEdit can be opened either by one double click of the left mouse button or by one click and a second click on the button „opening“. Copy DimEdit as well as the associated programs for the light control of the USB stick provided into a file on the hard disk of your computer.
Page 16 The programs can be changed by loading them with DimEdit, modify and then store them under the same or a new name. If the timer sunrise control is connected to the computer via the USB cable provided, this will appear as separate drive.
Page 17 Fig. 5: sunrise control as drive If programs were re-created or existing programs modified, they have to be copied on this drive. 4. Connection to the aquareefLED light Fig. 6: aquareefLED connections 1. Power pack 2. Control cable...
Page 18 One light: The power supply is connected to the sunrise control (Fig. 6, No. 1), the control cable leads from No. 2 to aquareefLED. Several lights: Additional connection cables are available as accessories. The sunrise control has three connection sockets for control cables. The power supply is connected directly to the second and third light.
Page 19 5. Warranty Should any defect in material or workmanship be found within 12 months of the date of purchase AB Aqua Medic GmbH undertakes to repair or, at our option, replace the defective part free of charge – always provided the product has been installed correctly, is used for the purpose that was intended by us, is used in accordance with the operating instructions and is returned to us carriage paid.
