Fortin EVO ONE THAR-ONE-KHY2 Manual

ONE ONE

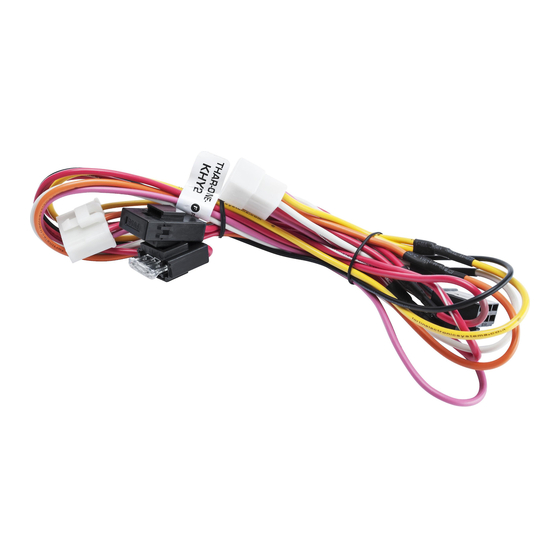

THAR-ONE-KHY2 THARNESS INSTALLATION

THAR-ONE-KHY2 THARNESS INSTALLATION
INSTALLATION HARNAIS THAR-ONE-KHY2 INSTALLATION HARNAIS THAR-ONE-KHY2
VEHICLE YEARS
VEHICULES ANNÉES
KIA
Rio 2016-2017
Rio 5 2016-2017
Program remote
Programmez l'option
démarreur à distance:
AUTOMATIC TRANSMISSION ONLY
TRANSMISSION AUTOMATIQUE SEULEMENT
Program remote
Programmez l'option
démarreur à distance:
MANUAL TRANSMISSION ONLY
TRANSMISSION MANUELLE SEULEMENT
Program remote
Programmez l'option
démarreur à distance:
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH (INCLUDED)
* HOOD PIN
MUST BE INSTALLED IF THE VEHICLE CAN BE REMOTE
STARTED WITH THE HOOD OPEN.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT (INCLUS), DOIT
DE CAPOT
ÊTRE INSTALLÉ SI LE VÉHICULE PEUT DÉMARRER À DISTANCE,
LORSQUE LE CAPOT EST OUVERT.
1 / 8 1 / 8
Page Page
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées
BYPASS FIRMWARE VERSION
VERSION LOGICIELLE CONTOURNEMENT
[
76. 43
HYUNDAI/KIA MINIMUM
FUNCTION
FONCTION
starter option:
32
FUNCTION
FONCTION
starter option:
2
FUNCTION
FONCTION
starter option:
2
REV.: 20190226 REV.: 20190226
dans ce diagramme (fonctionnelles si équipé)
• • •
• • •
To add the firmware version and the options, use the
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
]
MODE
Description
5 D.k Blue (Ground Out): Arm / Rearm
Bleu Foncé (Masse d'activation): Arme / Réarme
MODE
DESCRIPTION
(+) Accessory 2 (E1)
2
(+) Accessoire 2 (E1)
MODE
DESCRIPTION
(+) Start 2 (E1)
3
(+) Démarreur 2 (E1)
Notice: the installation of safety
elements are mandatory. The hood pin
SECURITY STICKER
and the sticker are essential security
elements and must be installed.
AUTOCOLLANT DE
Notice: l'installation des éléments de
SÉCURITÉ
sécurité est obligatoire. Le contact de
WARNING capot et l'autocollant de sécurité sont
ATTENTION
des éléments de sécurité essentiels et
Included
doivent absolument être installés.
Inclus
GUIDE # 61031
ADDENDUM - SUGGESTED WIRING CONFIGURATION ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
• • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
• • • •
