Fortin EVO ALL THAR-TOY6 Manual

ALL
THAR-TOY6 THARNESS STAND ALONE INSTALLATION
THAR-TOY6 INSTALLATION HARNAIS STAND ALONE
VEHICLE
VEHICULES
TOYOTA
Land Cruiser 150
HARDWARE VERSION
VERSION MATÉRIELLE
MINIMUM
NOTES
NO KEY TAKEOVER
The module will shut down the vehicle as
soon as the drivers door is opened.
**The vehicles OEM remote and SmartKey
are still operable during remote start.
**
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
* HOOD PIN
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT.
1 / 7
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
YEARS
ANNÉES
2009-2017
Push-to-Start
FIRMWARE VERSION
VERSION LOGICIELLE
6 79.[46]
TOYOTA/LEXUS/SUBARU MINIMUM
Program bypass option:
Programmez l'option du contournement:
Program bypass option
(Vehicle hybrid
Programmez l'option du contournement
vehicule hybride seulement
(
REV.: 20181029

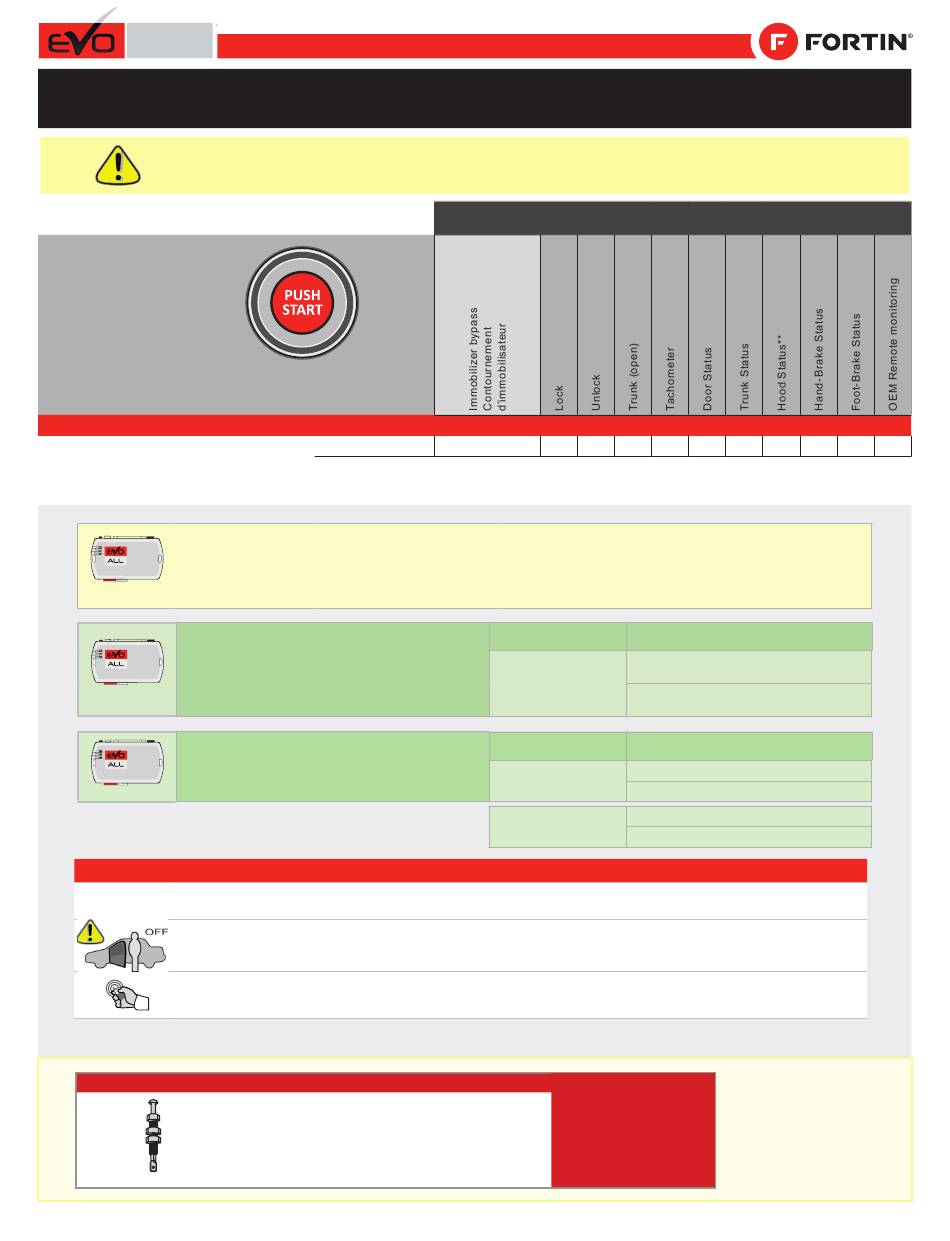

ADDENDUM - SUGGESTED WIRING CONFIGURATION
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du
véhicule supportées dans ce diagramme (fonctionnelles si équipé)
• • •
UNIT OPTION
OPTION UNITE
C1
UNIT OPTION
OPTION UNITE
only):
D4
:
)
D6
SANS MODE PRÊT À DÉMARRE
Lors de l'ouverture de la porte conducteur le véhicule s'éteindra par
sécurité.
**La télécommande d'origine du véhicule et la clé intélligente reste
fonctionnel même si le démarreur est engagé.
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
must be installed.
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
GUIDE # 73651
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
This manual may change without notice.
www.fortinbypass.com for latest version.
Ce Guide peut faire l'objet de changement
sans préavis. www.fortinbypass.com pour la
récente version.
Description
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
DESCRIPTION
Hybrid mode (Vehicle hybrid only)
Mode hybride
(vehicule hybride seulement)
Push-to-Start
Push-to-Start
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • •
