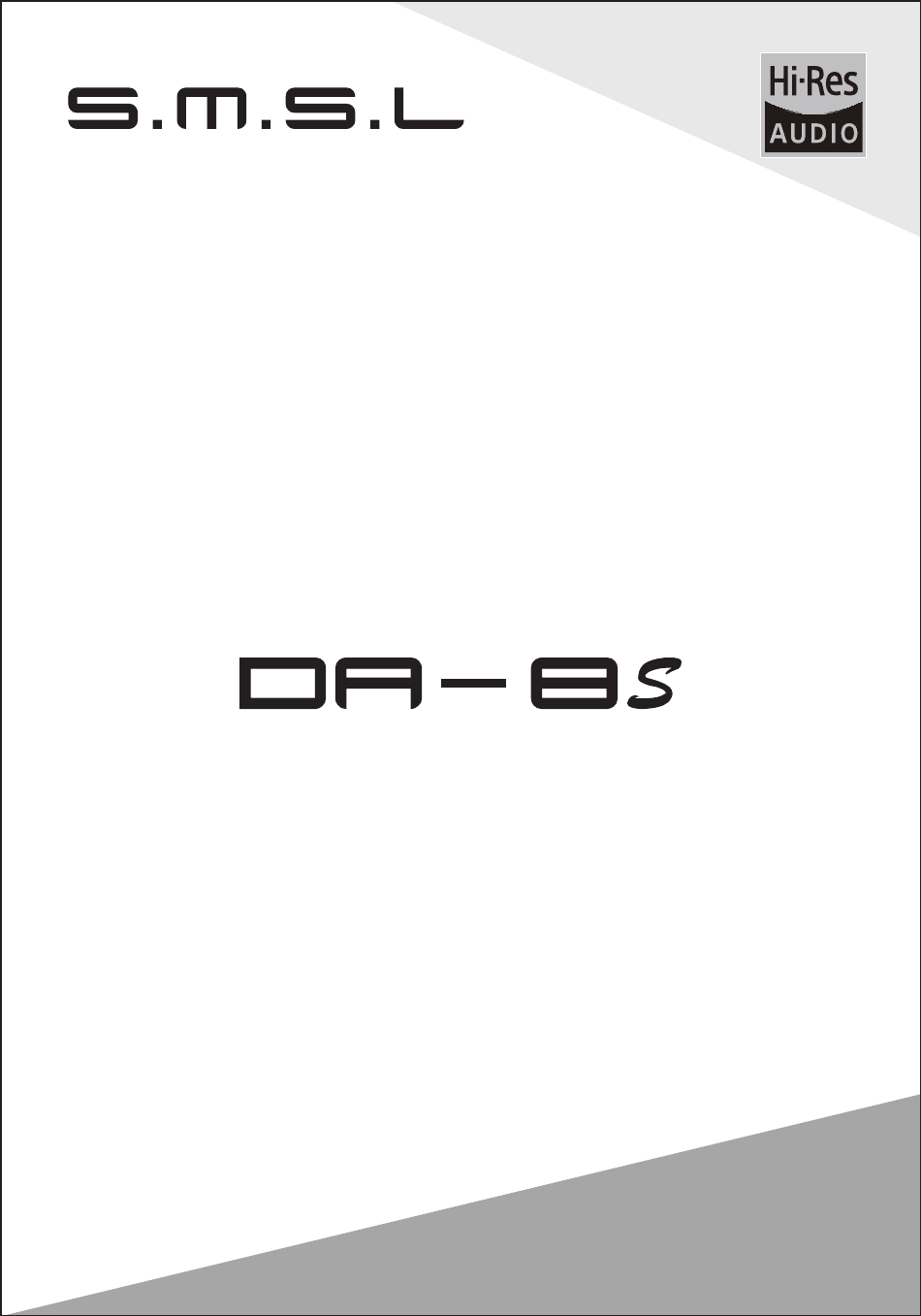

  • Page 1 使用说明书 http://www.smsl-audio.com/...
  • Page 2 提示 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光 、热源、振动、灰尘、 潮湿或寒冷。 本机的上面，请不要放置下列物品： - 其他装置。因为这样有可能会导致损坏或导致本机表面变色。 -可燃物品（例如蜡烛）。因为这样有可能导致火灾而损坏本机或造成人身伤 害。 -装有液体的容器。因为有容器反倒，液体流淌的可能，如此有可能导致用户 触电或损坏本机。 不要在本机上面覆盖报纸，台布，窗帘等，以免妨碍散热。如果本机内部温 度过高，则有可能导致火灾，损坏本机或造成人身伤害。 在使用开关，旋钮 或缆线时，不要用力过猛。 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致 火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害双 木三林将不负任何责任。 不要试图自行改造或修理本机。如果需要任何服务，请就近与有资格的双木 三林维修人员联系。不管有任何理由，都没有打开机壳的必要。 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开 电源线的连接。 为了加强对于本产品的保护，在雷电期间，或无人管理时以及长时间不使用 时，请将电源线从墙壁上的电源插座上拔下。这样将防止该产品在闪电和电 网出现电涌时受到损害。...
  • Page 3 技术参数 输入接口 .................XLR , RCA , BT THD+N ..................0.008% 信噪比 ....................90dB 通道分离度 ..................88dB 输出功率 ............80Wx2(4Ω) / 40Wx2(8Ω) 消耗功率 ................35W(正常音量) 待机功率 ..................<0.5W 体积..............185x40x125mm (WxHxD) 重量(带包装)..................1.2kg...
  • Page 4 产品特点 德国英飞凌新型碳化硅数字功率放大器芯片, 更高质的同时 , 效率高达92% , 进 一步降低能耗； 使用了日本NJRC公司电子音量控制芯片NJW1194，精准的音量控制和超低 的失真度； 真正全平衡设计, 从平衡输入到喇叭输出均为平衡, 大大降低信号传输时造成的 失真； 内置SMSL SDB专利音效和高/低音调节功能，轻松匹配各种喇叭和音乐； 新款蓝牙5.0接收, 更好的音质, 更远的传输距离； 全铝合金CNC加工工艺，采用阳极氧化技术，做工精细，触感一流； OLED显示屏和人性化操作系统简单易懂，配备全功能遥控功能； 具备满足欧盟最新ErP2标准的低功耗待机功能； 大量采用发烧级音频元件以提升主观听感； 高品质镀金输入、输出端子； 完善的过热，过流等保护电路； 音频专用的高品质电源适配器。...
  • Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器使用工作范围 大约8米(26 英尺) 开关机 静音 音量加 菜单 切换功能 音量减 EQ选择 输入选择 切换至控制DA-8s 无功能 无功能 注 意 1. 遥控器请使用2节7号(AAA)电池; 2. 第一次操作DA-8s时，先按A键。...
  • Page 6 显示界面和操作介绍 功能按键 红外遥控接收窗 显示屏 旋钮 非平衡输入 蓝牙天线 平衡输入(XLR) 左声道输出* 右声道输出* 电源输入(DC/24V) 注: 连接喇叭时请注意极性, 必须按产品标注的极性, 以免影响音质。...
  • Page 7 菜单界面介绍和操作 操作说明 按键 短按： 进入菜单和菜单页面切换 长按： 开关机和退出菜单 旋钮 菜单外： 音量控制 菜单内： 菜单项的控制 有7页的设置，屏幕如下图所示。 菜单名称 INPUTS 菜单页码 1. Input 1 菜单内容 输入菜单： INPUTS （平衡输入） XLR IN 1. Input 1 （非平衡输入） RCA IN （蓝牙输入） BLUETOOTH 蓝牙设置菜单： BT setup （蓝牙设备已清除） BT Reseted Turn to Reset Turn to Reset 改变设置以清除当前蓝牙配对设备...
  • Page 8 EQ菜单： EQ MODE Direct（直通） 1.Direct SDB（SMSL专利音效） Tone（自定义） TREBLE 高音调节范围：-10dB~+10dB 注：当EQ处于直通或SDB状态时，调节高音, EQ 模式会自动切换到Tone的状态。 低音调节范围：-10dB~+10dB BASS 注：当EQ处于直通或SDB状态时，调节低音, EQ 模式会自动切换到Tone的状态 主界面显示菜单： DISP MODE Inputs (输入) 1.Inputs Volume (音量) 亮度调节： Auto Display off (5秒后自动息屏，任何操作点亮) DIMMER Brightness 1 (低亮度) 1.Auto Display Off Brightness 2 (中亮度) Brightness 3 (高亮度)
  • Page 9 恢复出厂设置 机器在未通电状态下，按住开机键再通电，直到显示屏显示logo之后， 松开按键。 保修条款 一、服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售 出之后7天内正常使用情况下出现故障 ，客户可以选择退货或 者保修（不影响二次销售才可退货）。 正常使用一年内出现故 障可以免费保修。 二、购买日期以销售商开出的购机发票或收据日期为准 ，网购可 以交易截图为准。 三、有以下情况都不能享受“三包”服务 一切人为因素损坏，包括非正常工作环境下使用或不按照说明 书使用； 用户私自拆机、改装、维修； 使用非指定或许可的配件造成损坏的； 机身的QC或保修贴损毁； 不能出示有效购机凭证； 不属于本公司产品。 四、保修方式为送修 此条款只适于中国大陆 ，其它地区请参考当地销售代理商的规 定和国家法规。...
  • Page 10 USER MANUAL http://www.smsl-audio.com/...
  • Page 11 SMSL will not be held responsible for any damage resulting from the use of this unit with a voltage other than that specified. Do not attempt to modify or fix this unit by yourself. Contact qualified SMSL service personnel when anyservice is needed. The cabinet should never be opened for any reason.

  • Page 12: Specification

    Specification Inputs ...................XLR , RCA , BT THD+N ....................0.008% SNR ......................90dB Channel separation ..................88dB Output Power ..............80Wx2(4Ω) / 40Wx2(8Ω) Power Consumption ............35W(Normal Volume) Standby power ..................<0.5W Size ................185x40x125mm (WxHxD) Weight (In shipping carton) ................1.2kg...
  • Page 13 The true fully balanced design, from input to speaker output, greatly reducing distortion caused by signal transmission; Built-in SMSL SDB patented sound and treble/bass adjustment for easy matching of a variety of speakers and music; New Bluetooth 5.0 reception, better sound quality, longer transmission distance;...

  • Page 14: Remote Control

    Power ON/OF Mute Volume up Menu Switch Function Volume down Input selection Switch to control DA-8s No function No function Note 1. This remote controller use 2 x R03/AAA batteries; 2. When you first operate DA-8s,press the A key first.
  • Page 15 Display Interface and Instructions Button Remote window Display Knob Antenna Left channel output* Right channel output* Power input(DC/24V) Note: Please pay attention to the polarity when connecting the speakers, it must follow the mark on the unit, to avoid any effect to the sound quality.
  • Page 16 Display Interface and Instructions Instructions BUTTON Short press : Menu Switch Long press : Power ON/OFF or quit menu KNOB Outside the menu : Volume control In the menu : Switch of menu items There are 7 pages of settings in this menu. Current page name INPUTS Current page position...
  • Page 17 EQ menu： EQ MODE Direct 1.Direct Tone Treble adjustment range：-10dB~+10dB TREBLE Note: When the EQ mode is Direct or SDB, changing the Treble will change the EQ to Tone mode. Bass adjustment range: -10dB~+10dB BASS Note: When the EQ mode is Direct or SDB, changing the Bass will change the EQ to Tone mode.

  • Page 18: Factory Reset

    Factory Reset Connect the power cord when pressing the power button, until the screen shows logo. Warranty Terms 1.The Term of Service Foshan Shuangmusanlin Technology Co., Ltd promises to offer good-quality products. If the product is broken in 7 days after purchasing when you use it normally, you can choose to send it back for return, replacement or repairing (only the product does not affect the second sales can be returned ).
