Summary of Contents for SMSL RAW-HA1
- Page 1 R A W- H A1 使用说明书/USER MANUAL 本说明书的内容可能会随版本更改如有变动, 恕不另行通知 The contents of this manual may be changed with the edition, and are subject to change without notice. Ver 1.1...
- Page 2 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源、 振动、 灰尘、 潮 湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火灾， 损坏本机或 造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人员联系。 不管有 任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内正常使用情况下出现 故障， 客户可以选择退货或者保修 （不影响二次销售才可退货） 。 正常使用一年内出现故障可以 免费保修。...
- Page 3 特点 德国英飞凌新款数字大功率放大器芯片， 更高质的同时， 效率高， 能耗低； 使用了日本JRC公司电子音量控制芯片NJW1194， 精准的音量控制和超低的失真度； 支持MQA解码， 支持MQA-CD ; 全新第三代XMOS XU-316， PCM支持到32bit/768kHz， DSD支持到DSD256； 美国Cirrus Logic的新款高端DAC芯片CS43131! 最新蓝牙支持LDAC， APTX/HD， SBC， AAC! 铝合金CNC加工面板工艺， 采用阳极氧化技术， 做工精细， 触感一流； 人性化操作系统简单易懂， 配备全功能遥控功能； 大量采用发烧级音频元件以提升主观听感； 高品质镀金输入、 输出端子； 完善的过热， 过流等保护电路； 内置高品质大功率音频专用开关电源。...
- Page 4 Windows 7 / 8 / 8.1 / 10 / 11, Mac OSX, Linux USB兼容性 MQA decoder USB / 光纤 / 同轴 MQA-CD decoder 光纤 / 同轴 1bit， 16~32bit 位深 光纤 / 同轴 1bit， 16~24bit 44.1~768kHz 2.8224~11.2896MHz 采样率 光纤 / 同轴 44.1~192kHz DSD64(DoP) 蓝牙规格 5.1(支持SBC,AAC,aptX,aptX HD,LDAC) 消耗功率 40W(正常音量) 体积 219X45X190mm(WxHxD) 重量 1.55kg/3.42lbs SMSL保留在不另行通知的情况下进行可能导致规格或特性更改的改进的权利。...
- Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上 进入菜单/确认 遥控器请使用2节7号(AAA)电池 。 进入二级菜单 返回 向下 输入选择 静音 FN按键 音量加 音量减...
- Page 6 部件介绍 功能旋钮 红外接收窗 指示灯 显示屏 6.35mm耳机输出 4.4mm耳机输出 同轴输入 蓝牙天线 光纤输入 线路输入 超低音输出 USB输入 HDMI(ARC)输入 右声道输出 左声道输出 电源输入...
- Page 7 (输出方式) 当EQ处于直通或其他EQ模式时调节高音, (功放切换) SPEAKERS OUT EQ模式会自动切换到TONE的状态。 HEADPHONES OUT (耳机切换) EQUALIZER(均衡器) BASS SOUND(低音调节): -09dB ~ +09dB DIRECT (直通的) 当EQ处于直通或其他EQ模式时调节低音, TONE (自定义) EQ模式会自动切换到TONE的状态。 (SMSL专利音效) BASS (低音加强音效) FN KEY FOR(快捷键) SUPER BASS (低音超强音效) (输出切换) OUTPUTS ROCK (摇滚乐音效) BLUETOOTH (蓝牙切换) SOFT (柔和音效) CLEAR (清晰音效)
- Page 8 (中文) (图形的) JAPANESE (日语) DIMMER(自动熄屏) RUSSIAN (俄语) (自动熄屏关闭) 5~60 seconds (5~60秒) 范围5秒-60秒,设置后,屏会在这个时间内自动熄灭,遥控或者旋钮任意操作 屏幕会重新点亮。 这样可以很大程度减少光污染,提升听音环境的舒适性! BRIGHTNESS(亮度) LEVEL 1~LEVEL 6 RESET(恢复出厂设置) 在蓝牙输入时,长按旋钮中键， 系统只会重置蓝牙配对状态； 在其它输入时,长按旋钮中键， 系统清除所有设定,包括蓝牙。 蓝牙操作说明 连接: 手机打开蓝牙配对， 搜索并选择 “SMSL RAW-HA1” ， 如果手机显示 “已连接” ， 则表示 配对成功， 如果无法配对成功， 请操作蓝牙的清除功能， 把RAW-HA1之前连接的蓝牙清除 后， 再重试。...
- Page 9 通过HDMI连接到兼容ARC的电视 使用市售的HDMI缆线将兼容ARC的电视连接到本产品。 后面板 HDMI输入 TV(ARC)端口 提示： 连接到电视上标有 “ARC” 或 “eARC/ARC” 的HDMI IN端口。 此类标签表示该端口支持 “仅ARC” 或 “同时支持eARC和ARC” 。 如果连接到不支持ARC的端口， 则无法使用本产品的ARC输入功能。 对于此类连接， 请使用带有表明兼容ARC的HDMI标志的HDMI缆线(19针)。 您可能需要更改电视 上的设置， 请参见电视的用户说明书。 本产品无法输出视频。 （ 意思是HDMI ARC ,不是HDMI。 支持数字信号输入， 不支持视频输入。 ） 如要播放不支持ARC的电视的音频， 请将电视的音频输出接口连接到本产品的音频IN接口 (OPTICAL、 COAXIAL或AUX)。...
- Page 10 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术, 是一种兼有极高的采样率和 足够小的文件体积的高解析音频编码技术。 此机采用MQA技术, 可以接收并解码MQA音频, 提供 母带级别的声音。 有关更多信息, 请访问https://www.mqa.co.uk/how-it-works 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 如何播放MQA 此机的USB、 光纤、 同轴支持MQA解码！ 此机的MQA播放不要求使用特殊的播放软件, 例如foobar2000， Audirvanaplus只要 支持ASIO 或者WASAPI的音频输出就可以了, 并且在播放MQA音频时, 最好将电脑的音量调到最大, 以使 得电脑的音频输出是最佳状态。 在播放MQA文件时, 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016 播放MQA-CD注意事项 必须确认所播放的是一张真正的MQA-CD ; 确认CD播放器所输出的光纤或者同轴信号是未经处理的源码 。...
-
Page 11: Safety Notes
Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury. - Page 12 Features New digital high power amplifier chip from Infineon, Germany, higher quality with high efficiency and low power consumption; Using JRC’s electronic volume control chip NJW1194 from Japan, precise volume control and ultra-low distortion; Support MQA decoding and MQA-CD ; New 3rd generation XMOS XU-316, PCM support up to 32bit/768kHz, DSD support up to DSD256;...
-
Page 13: Specifications
Specifications Input HDMI(ARC)/RCA/BT/USB/Optical/Coaxial THD+N 0.003% 110dB Channel separation 87dB Input Sensitivity / Input Impedance 245mV/22kΩ 4Ω 165Wx2 Output Power stereophonic (RMS) 8Ω 85Wx2 USB transmission USB2.0(Asynchronous Transfer) USB compatibility Windows 7 / 8 / 8.1 / 10 / 11, Mac OSX, Linux MQA decoder USB/Optical/Coaxial MQA-CD decoder... -
Page 14: Remote Control

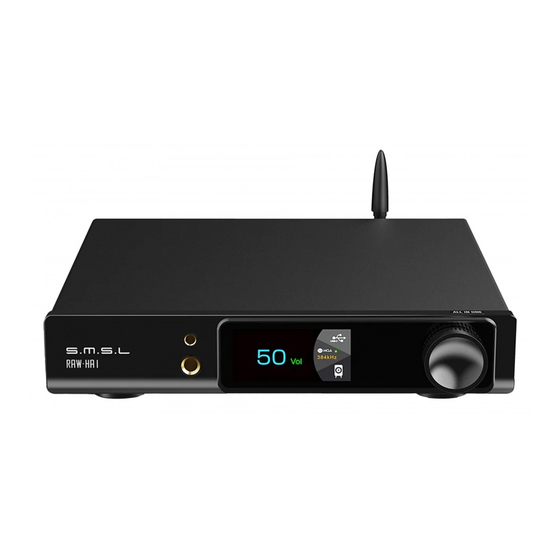

Remote Control If the remote control is still ineffective when it is close to the machine, replace it with a new battery. If the user does not use the remote control for a long time, remove the battery of the remote control. - Page 15 Display Interface and Instructions Function knob Remote window Indicator light Display screen 6.35mm headphone jack 4.4mm headphone jack Coaxial input Bluetooth antenna Optical input Line input Subwoofer output USB input HDMI input Right output Left output AC IN...
- Page 16 Instructions NPUTS FILTER USB TYPE C Minimum phase fast roll-off BLUETOOTH Fast roll-off,Phase-compensated OPTICAL Minmum Phase slow roll-off COAXIAL Slow roll-off,Phase-compensated HDMI(ARC) Non over-sampling AUX IN TREBLE: -09dB ~ +09dB PUTS When the EQ mode is in Direct or other EQ SPEAKERS OUT mode, adjusting the Treble will automatically HEADPHONES OUT...
- Page 17 Bluetooth operating instructions Connection: Turn on the Bluetooth function of the mobile phone, search for "SMSL RAW-HA1" and tap to pair. When the mobile phone displays "connected", it has been successfully connected. If pairing is not successful, please operate the Bluetooth clear function to clear the Bluetooth previously...
- Page 18 Connect to an ARC compatible TV through HDMI Connect an ARC compatible TV to this product using a commercially available HDMI cable. Back panel HDMI port TV(ARC) port TIPS： Connect to an HDMI IN port labeled "ARC" or "eARC/ARC" on the TV. This type of label indicates that the port supports "only ARC"...
- Page 19 SMSL RAW-HA1 supports MQA decoding with USB, optical fiber and coaxial! SMSL RAW-HA1 's MQA playback does not require the use of special playback software, such as foobar2000, Audirvanaplus only needs to support ASIO or WASAPI audio output, and when playing MQA audio, it is best to adjust the volume of the computer to the maximum,so that the audio output of the computer is in the best condition.
