- Page 1 使用说明书/USER MANUAL/取扱説明書 本说明书的内容可能会随版本更改如有变动, 恕不另行通知 The contents of this manual may be changed with the edition, and are subject to change without notice. 本説明書の内容は版によ って予告なしに変更される Ver 1.0...
- Page 2 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源、 振动、 灰尘、 潮 湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火灾， 损坏本机或 造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人员联系。 不管有 任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内正常使用情况下出现 故障， 客户可以选择退货或者保修 （不影响二次销售才可退货） 。 正常使用一年内出现故障可以 免费保修。...
- Page 3 特点 德国英飞凌新款数字大功率放大器芯片， 更高质的同时， 效率高， 能耗低； 使用了日本JRC公司电子音量控制芯片NJW1194， 精准的音量控制和超低的失真度； 支持MQA解码， 支持MQA-CD ; 全新第三代XMOS XU-316， PCM支持到32bit/768kHz， DSD支持到DSD256； 美国Cirrus Logic的新款高端DAC芯片CS43131! 最新蓝牙支持LDAC， APTX/HD， SBC， AAC! 铝合金CNC加工面板工艺， 采用阳极氧化技术， 做工精细， 触感一流； 人性化操作系统简单易懂， 配备全功能遥控功能； 大量采用发烧级音频元件以提升主观听感； 高品质镀金输入、 输出端子； 完善的过热， 过流等保护电路； 内置高品质大功率音频专用开关电源。...
- Page 4 USB兼容性................Windows 7 / 8 / 8.1 / 10 / 11, Mac OSX, Linux MQA decoder........................USB / 光纤 / 同轴 MQA-CD decoder........................光纤 / 同轴 位深............USB 1bit， 16~32bit 光纤 / 同轴 1bit， 16~24bit 采样率 44.1~768kHz 2.8224~11.2896MHz 光纤 / 同轴 44.1~192kHz DSD64(DoP) 消耗功率..........................40W(正常音量) 体积..........................219X42X185mm(WxHxD) 重量..............................1.52kg/3.35lbs SMSL保留在不另行通知的情况下进行可能导致规格或特性更改的改进的权利。...
- Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上 进入菜单/确认 遥控器请使用2节7号(AAA)电池 。 进入二级菜单 返回 向下 输入选择 静音 FN按键 音量加 音量减...

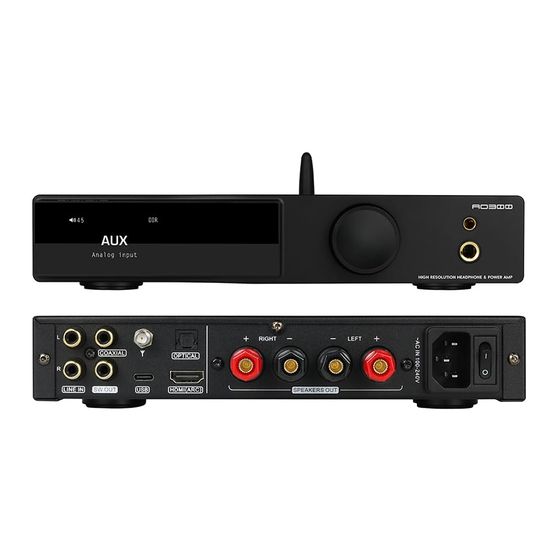

- Page 6 部件介绍 4.4mm耳机输出 6.35mm耳机输出 功能旋钮 指示灯 红外接收窗 显示屏 同轴输入 蓝牙天线 光纤输入 线路输入 超低音输出 USB输入 HDMI输入 右声道输出 左声道输出 电源输入...
- Page 7 Fast and Low-latency filter （短延时陡降滤波器） Fast and Phase-compensated filter （陡降相位补偿滤波器） EQ 菜单 Slow and Low-latency filter （短延迟缓降滤波器） Direct (直通) Slow and Phase -compensated filter （缓降相位补偿滤波器） Tone (自定义) Nonoversampling filter （非过采样滤波器） (SMSL专利音效) Bass (低音加强音效) Super Bass (低音超强音效) DIMMER(亮度) Rock (摇滚乐音效) Soft (柔和音效) Always on (常亮)
- Page 8 (青色) Orange (橙色) Purple (紫色) 蓝牙清除菜单 Turn to clear(按遥控器上下键或者旋转旋钮以清除当前蓝牙配对设备) 蓝牙操作说明 连接: 手机打开蓝牙配对， 搜索并选择 “SMSL AO300” ， 如果手机显示 “已连接” ， 则表示配 对成功， 如果无法配对成功， 请操作蓝牙的清除功能， 把AO300之前连接的蓝牙清除后， 再 重试。 恢复出厂设置 在此界面下,长按旋钮中键,系统会重置所有设定,包括蓝牙配对状态。 AO300包装清单 1 x S.M.S.L AO300 1 x 遥控器 1 x 蓝牙天线 1 x AC电源线...
-
Page 9: Safety Notes
Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury. - Page 10 Features New digital high power amplifier chip from Infineon, Germany, higher quality with high efficiency and low power consumption; Using JRC’ s electronic volume control chip NJW1194 from Japan, precise volume control and ultra-low distortion; Support MQA decoding and MQA-CD ; New 3rd generation XMOS XU-316, PCM support up to 32bit/768kHz, DSD support up to DSD256;...
-
Page 11: Specifications
Specifications Input.................HDMI(ARC)/RCA/BT/USB/Optical/Coaxial THD+N............................0.003% SNR...............................107dB Channel separation...........................98dB Input Sensitivity / Input Impedance..................280mV/22kΩ Output Power stereophonic..................165Wx2(4Ω) / 85Wx2(8Ω) USB transmission................USB2.0(Asynchronous Transfer) USB compatibility............Windows 7 / 8 / 8.1 / 10 / 11, Mac OSX, Linux MQA decoder......................USB/Optical/Coaxial MQA-CD decoder......................Optical/Coaxial Bit Depth..........USB 1bit， 16~32bit Optical/Coaxial 1bit，... -
Page 12: Remote Control
Remote Control If the remote control is still ineffective when it is close to the machine, replace it with a new battery. If the user does not use the remote control for a long time, remove the battery of the remote control. - Page 13 Display Interface and Instructions 4.4mm headphone jack 6.35mm headphone jack Function knob Indicator light Infrared receiving window Display screen Coaxial input Bluetooth antenna Optical input Line input Subwoofer output USB input HDMI input Right output Left output AC IN...
- Page 14 Instructions NPUTS Treble adjustment range: -09dB ~ +09dB USB audio When the EQ mode is in Direct or other EQ OPTICAL mode, adjusting the Treble will automatically change the EQ to Tone mode. COAXIAL BLUETOOTH ARC IN Bass adjustment range: -09dB ~ +09dB AUX IN When the EQ mode is in Direct or other EQ mode, adjusting the Bass will automatically change the...
-
Page 15: Package List
Bluetooth operating instructions Connection: Turn on the Bluetooth function of the mobile phone, search for "SMSL AO300" and tap to pair. When the mobile phone displays "connected", it has been successfully connected. If pairing is not successful, please operate the Bluetooth clear function to clear the Bluetooth previously connected to AO300 and try to connect again. - Page 16 安全指示 商品は、 風通しがよく 、 涼しく 、 乾燥した清潔な場所で、 直射日光や熱源から離れた場所に設置 してください。 直射日光、 熱源、 振動、 ほこり、 湿気、 寒さを避けてください。 本機に指定されている電圧のみを使用してください。 規定以上の電圧を使用することは危険で あり、 火災や本機の破損の原因となります。 規定以上の電圧を使用したことによる損害につい ては、 一切の責任を負いいたしません。 ご自分で本機を改造したり修理したりしないでください。 サービスが必要な場合は、 セラーまた は当社のカスタマーサービスにご連絡ください。 長期間ご使用にならない場合(休暇中など)は、 電源コードをコンセン トから抜いてください。 重要なお知らせ： このパンフレッ トに記載されている製品の仕様や情報は、 あく まで参考情報です。 内容は予告なく更新されることがあります 保証条件 一、 サービス期間 S.M.S.L社は、 製品の品質の良さを追求しています。 通常の使用状態で販売日から7日以内に製 品が故障した場合、...
- Page 17 特徴 インフ ィ ニオンの新しいデジタルハイパワーアンプチ ップは、 高品質、 高効率、 低消費電力を実現し ています。 日本のNJRC社の電子ボリ ュームコン トロールチ ップNJW1194を使用し、 正確なボリ ューム制御と 超低歪みを実現しています。 MQAデコードをサポー ト して、 MQA-CDをサポー ト します。 新しい第3世代XMOS XU-316は、 PCMは32bit/768kHzまで、 DSDはDSD256までサポー ト します。 最新のBluetoothは、 LDAC、 APTX/HD、 SBC、 AACをサポー ト しています！ シーラスロジックの最新オーディ オデコーダーチ ップ、 CS43131が使用されています。 アルミ合金CNC加工技術を使用し、 陽極酸化技術を採用しており、 精密な仕上げと一流のタ ッチ を実現しています。...
- Page 18 ステレオサウンド..................165Wx2(4Ω) / 85Wx2(8Ω) USB伝送方式........................非同期転送 USB互換性................Windows 7 / 8 / 8.1 / 10 / 11, Mac OSX, Linux MQAデコーダ........................USB / 光/同軸 MQA-CDデコーダ........................光纤 / 同轴 ビッ ト深度..........USB 1bit， 16~32bit 光/同軸 1bit， 16~24bit サンプリングレート 44.1~768kHz 2.8224~11.2896MHz 光/同軸 44.1~192kHz DSD64(DoP) 消費電力..........................40W(通常音量) サイズ........................219X42X185mm(WxHxD) 重量..............................1.52kg/3.35lbs SMSLは予告なしに仕様や機能を変更する改良を行う権利を有します.
- Page 19 リモコンについて リモコンを近くで操作しても動作しない場合は、 新しい電池に交換してください。 リモコンを長期間使用しない場合は、 リモコンから電池を取り外してください。 使用済みの電池を廃棄する際は、 地域の電池廃棄に関する規制に従ってください。 リモコンの使い方 スイッチのオン/オフ アップ メニューへのアクセス/確認 リモコンにはNo. 7 (AAA)電池2本を セカンダリーメニューへのアクセス ご使用ください 戻る ダウン 入力選択 ミュート FNボタン ボリュームアップ ボリュームダウン...
- Page 20 部品紹介 4.4mmヘッ ドホン出力 6.35mmヘッ ドホン出力 ファンクションノブ インジケータランプ 赤外線受信窓 ディ スプレイ 同軸入力 Bluetoothアンテナ 光入力 ライン出力 超低音出力 USB入力 HDMI入力 右チャンネル出力 左チャンネル出力 電源入力...
- Page 21 Fast and Phase-compensated filter （高速位相補償フ ィ ルター） EQメニュー Slow and Low-latency filter （低遅延フ ィ ルタ） Direct (直通) Slow and Phase -compensated filter （低速位相補償フ ィ ルタ） Tone (カスタム) Nonoversampling filter （ノ ンオーバーサンプリ ングフ ィ ルター） (SMSL特許サウンドエフェクト) Bass (ベース) Super Bass (スーパーベース) DIMMER(明るさ) Rock (ロックサウンド) Soft (ソフ...
- Page 22 (橙) Purple (紫) Bluetoothクリアメニュー Turn to clear (リモコンの上下ボタンを押すか、 サムターンを回して現在のBluetoothペア設定をクリアします。 ) Bluetooth操作手順 接続方法: スマートフ ォンでBluetoothのペアリングを開き、 「 SMSL AO300」 を検索して選択し、 「 接続済み」 と表示 されれば、 ペアリングは成功です。 ペアリングが成功しない場合は、 Bluetoothクリア機能でAO300のBluetooth 接続をクリアしてから、 再度ペアリングをお試し く ださい。 工場出荷時の設定に戻す このインターフェイスでは、 ノブの真ん中のボタンを長押しすると、 システムはBluetoothのペアリング状態を含 むすべての設定をリセッ トします。 AO300包装清单 1 x S.M.S.L AO300 1 x リモコン...
