OPLA' FOLDING
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
78.1700.25 F Opl folding per modulo mm 600, spalla 18 mm
Opl folding for 600 mm module, side 18 mm
78.1710.25 F Opl folding per modulo mm 900, spalla 18 mm
Opl folding for 900 mm module, side 18 mm
78.1720.25 F Opl folding per modulo mm 1200, spalla 18 mm
Opl folding for 1200 mm module, side 18 mm

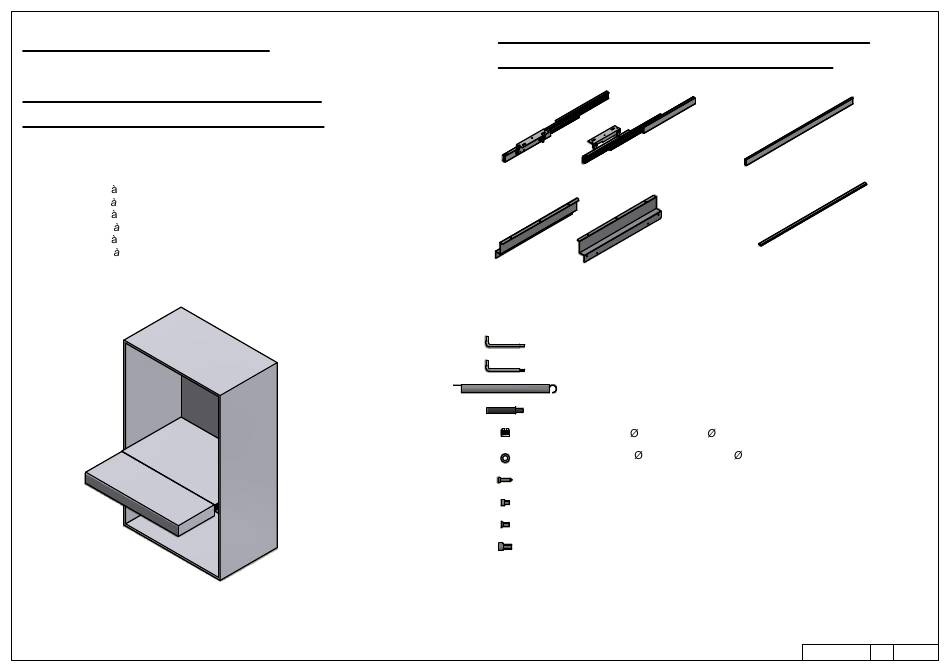

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE
SLIDES
STAFFE
BRACKETS
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Molla - Spring (x2)
D.
Ammortizzatore - Dumper (x2)
E.
Bussola
10x11 - Bush 10x11 (x12)
F.
Rondella
12x1.35 - Washer 12x1.35 (x4)
G.
Vite truciolare 4x16 - Chipboard screw 4x16 (x12)
H.
Vite TCCE M5x6 - Socked head cap screw M5x6 (x6)
I.
Vite TPS M5x12 - M5x12 tapered screw (x2)
J.
Vite TCCE M6x12 - Socked head cap screw M6x12 (x4)
TRAVERSO
CONNECT BAR
ASTA
BAR
1 / 8
19/01/2017
00
Advertisement
Table of Contents
Related Manuals for Hafele Opla' Folding 78.1700.25 F
Summary of Contents for Hafele Opla' Folding 78.1700.25 F
- Page 1 OPLA' FOLDING CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS GUIDE TRAVERSO SLIDES MODELLI: CONNECT BAR MODELS: 78.1700.25 F Opl folding per modulo mm 600, spalla 18 mm Opl folding for 600 mm module, side 18 mm 78.1710.25 F Opl folding per modulo mm 900, spalla 18 mm Opl folding for 900 mm module, side 18 mm STAFFE...
- Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS INGOMBRO IN ALTEZZA: 165 OVERALL HEIGHT MODELLO - MODEL MODULO - MODULE L1 (mm) L2 (mm) L3 (mm) L4 (mm) 78.1700.25 F 78.1710.25 F 78.1720.25 F 1200 1164 1000 MASSIMA ESTENSIONE APERTO: 1001 MAXIMUM LENGTH OPENED 2 / 8 19/01/2017...
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL MIN: 220 mm LUCE VERTICALE - VERTICAL FREE SPACE PROFONDITA' INTERNA - INTERNAL FREE SPACE MIN: 540 mm LARGHEZZA INTERNA MODULO - CABINET MIN: 564 mm INTERNAL WIDTH MAX: 1164 mm SPESSORE PIANO - PLANE THICKNESS 18 mm...
- Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION SR MAX = Y = Y0 + (S - ST) Ricavare su ciascuna spalla del mobile 4 fori 10x10 per le bussole m6 SACCHETTO ACCESSORI - ACCESSORIES incluse nella confezione. La quota indicata di 25 mm, lascia uno spazio libero tra staffa e pianetto sottostante di circa 10 mm.
- Page 5 DIMENSIONE PIANO PLANE SIZE S (VEDI PAG.3) E1 (VEDI PAG.3) (SEE PAG.3) (SEE PAG.3) SACCHETTO ACCESSORI - ACCESSORIES Ammortizzatore - Dumper (x2) 5 / 8 19/01/2017...
- Page 6 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET G x8 E x8 H x6 I x2 J x4 SACCHETTO ACCESSORI - ACCESSORIES Bussola 10x11 - Bush 10x11 (x8) Vite truciolare 4x16 - Chipboard screw 4x16 (x8) Vite TCCE M5x6 - Socked head cap screw M5x6 (x6) Vite TPS M5x12 - M5x12 tapered screw (x2) Vite TCCE M6x12 - Socked head cap screw M6x12 (x4)
- Page 7 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET SACCHETTO ACCESSORI - ACCESSORIES Molla - Spring (x2) Bussola 10x11 - Bush 10x11 (x4) Rondella 12x1.35 - Washer 12x1.35 (x4) Vite truciolare 4x16 - Chipboard screw 4x16 (x4) C x2 E x4 C x2...
- Page 8 REGOLAZIONE PIANO PLANE ADJUSTMENT TROVARE LA POSIZIONE E FISSARE IL PIANO CON DUE VITI TRUCIOLARI (NON FORNITE) FIND POSITION AND FIX THE PLANE WITH TWO SCREWS CHIPBOARD (NOT SUPPLIED) 8 / 8 19/01/2017...
