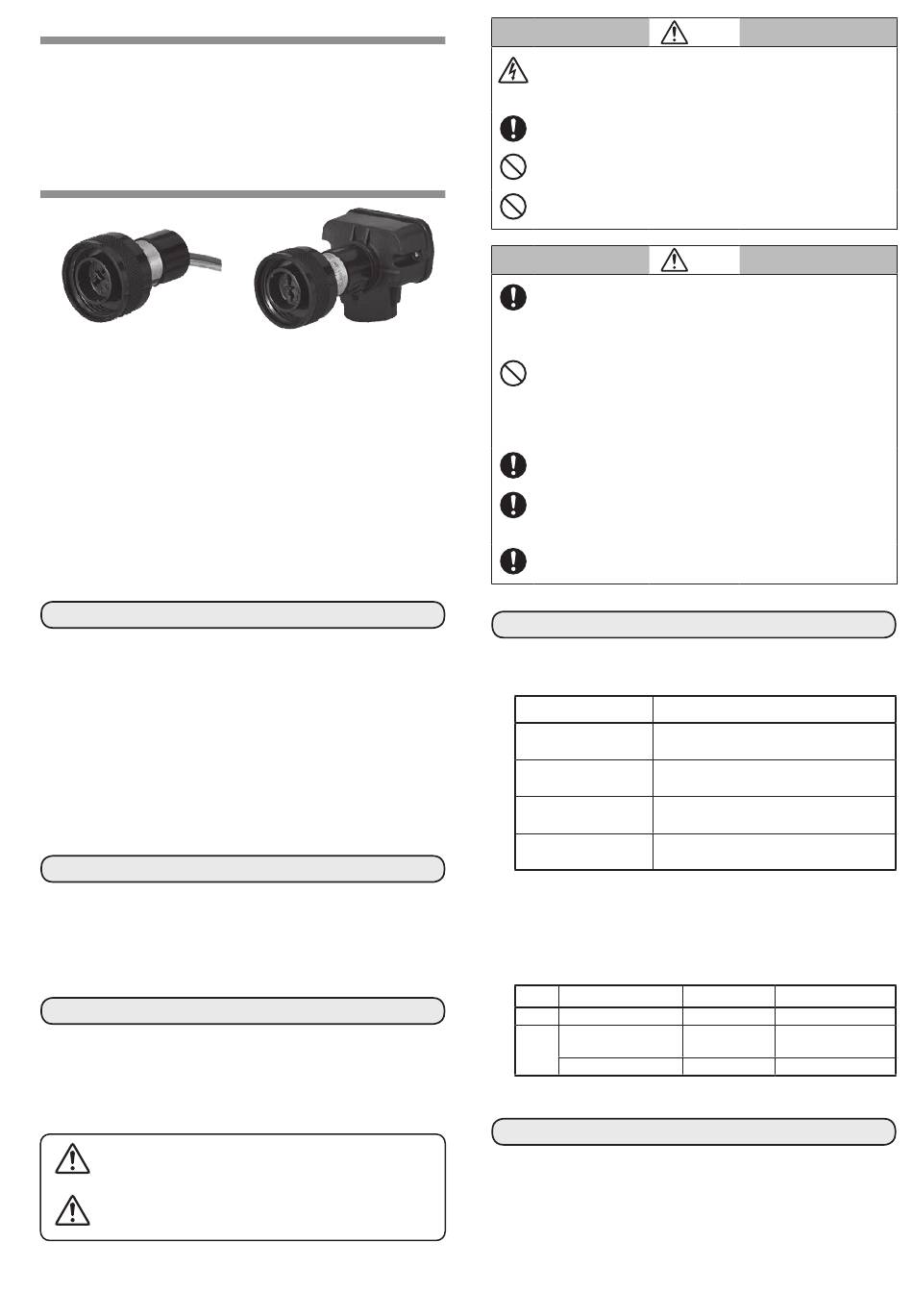

CP-UM-5640JE
火炎検出器
アドバンストUVセンサAUD100シリーズ
AUD15チューブユニット専用ソケット
AUD100/110
取扱説明書
AUD100
当社製品をご購入いただき、まことにありがとうございます。
この取扱説明書には、当社製品を安全に正しくご使用いただ
くための必要事項が記載されております。
当社製品を使用した操作盤、装置の設計、保守を担当される
方は、必ずお読みになり、理解したうえでご使用ください。
また、この取扱説明書は、取り付け時だけでなく、保守、ト
ラブル時の対応などの際に必要です。いつもお手元において
ご活用ください。
ご注文・ご使用に際しては、下記 URL より「ご注文・ご使用
に際してのご承諾事項」 を必ずお読みください。
http://www.azbil.com/jp/product/factory/order.html
お願い
この取扱説明書は、本製品をお使いになる担当者のお手
元に確実に届くようにお取りはからいください。
この取扱説明書の全部、または一部を無断で複写、または
転載することを禁じます。この取扱説明書の内容を将来予
告なしに変更することがあります。
この取扱説明書の内容については、万全を期しておりま
すが、万一ご不審な点や記入もれなどがありましたら、
当社までお申し出ください。
お客様が運用された結果につきましては、責任を負いか
ねる場合がございますので、ご了承ください。
© 2010-2016 Azbil Corporation All Rights Reserved.
概 要
AUD100 シリーズは、バッチ運転用の AUD15 チューブユ
ニットを装着して油・ガスバーナ火炎の燃焼監視をする専用
ソケットです。
リード線タイプ AUD100 と端子台タイプ AUD110 の 2 種類か
ら配線や設置状況に応じて選択ができます。
安全上の注意
取り扱いを誤った場合に、使用者が軽傷を負う
注意
か、または物的損害のみが発生する危険の状態
この安全上の注意は、製品を安全に正しくお使いいただき、
が生じることが想定される場合。
あなたや他の人々への危害や財産への損害を未然に防止する
ためのものです。安全上の注意は必ず守ってください。また、
取り扱いを誤った場合に、使用者が死亡また
警告
内容をよく理解してから本文をお読みください。
は重傷を負う危険の状態が生じることが想定
される場合。
● 警告表示の意味
取り扱いを誤った場合に、使用者が死亡また
警告
は重傷を負う危険の状態が生じることが想定
される場合。
取り扱いを誤った場合に、使用者が軽傷を負う
注意
か、または物的損害のみが発生する危険の状態
が生じることが想定される場合。
AUD110
J1
本器の取り付け、取り外し、および結線のときは、
必ず本器および接続機器の電源をすべて切ってくだ
さい。感電することがあります。
本器は、24 時間以内に１回以上発停する装置に使用
してください。
本器は、24 時間以上連続して燃焼が継続する装置に
は使用できません。
本器は、当社製バーナコントローラ以外の機器とは
組み合わせないでください。
AUD15 と AUD100/110 の 取 り 付 け、 結 線、 点 検、
調整、保守などは燃焼装置、燃焼安全装置に関する
知識と技術を修得した経験ある専門家の方が行って
ください。
AUD15 を燃焼装置に装着したまま運搬しないでくだ
さい。運搬時の衝撃や振動により正常に動作しなく
なることがあります。
運搬時は AUD15 を取り外し、専用の包装箱に入れ
て輸送してください。
火炎信号線と点火用高圧線、 および動力線とは分離し、
必ず別配管で配線してください。
AUD15 の有効使用期限は、 当社検査年月から 5 年、
または通算使用 25,000 時間です。
この期間内に必ず新しいAUD15と交換してください。
AUD100/110 の梱包箱の中に有効使用期限管理ラベルが
入っています。AUD15 の保守管理に使用してください。
形番一覧・認証
■ 形番一覧
AUD100/110 の形番は次のとおりです。
形 番
AUD100C100□
アドバンストUVセンサ リード線タイプ、
AUD15別売
AUD100C1000−A15 アドバンストUVセンサ リード線タイプ、
AUD15同梱
AUD110C100□
アドバンストUVセンサ 端子台タイプ、
AUD15別売
AUD110C1000−A15 アドバンストUVセンサ 端子台タイプ、
AUD15同梱
□： 0 標準品
D検査成績書付き （データ付き）
T熱帯処理 （AUD110C だけ）
B検査成績書付き＋熱帯処理 （AUD110C だけ）
■ 認 証
認 証
指 令
UL
ー
CE
＊
GAD (2009/142/EC) 0063CN6671 RX-R4 □ C □□□□
RoHS(2011/65/EU)
＊
CE ロゴは RoHS 対応として表示しています。
確認してください
AUD100/110 の開梱時に確認してください。万一、間違いが
あった場合は、 ただちにお買い上げの販売店までご連絡ください。
■ 同梱しているもの （各 1 個）
•AUD100/110
•AUD15 （選択した形番による）
•取扱説明書 CP-UM-5640JE （本書）
•有効使用期限管理ラベル
警告
注意
内 容
File No. 他
備 考
MH27717
ー
□□との組み合わせ
ー
ー
