Azbil AUD10C1000 User Manual

CP-UM-XXXX
CP-UM-5296JE
AUD300/500 用チューブユニット
AUD10C1000 XXXXXXX
取扱説明書 取扱説明書
AUD300/500 用チューブユニット AUD10C1000 をご購
入いただき、まことにありがとうございます。
この取扱説明書は、チューブユニットを安全に正しくご
使用いただくための必要事項が記載されております。
チューブユニットを使用した機器の保守を担当される方
がチューブユニットを交換する際には、必ずお読みくだ
さい。
この取扱説明書は、次の関連する取扱説明書と一緒に、
保存しご活用ください。
アドバンスト UV センサ AUD300C1000
アドバンスト UV リレー AUR300C/AUR350C
ダイナミックセルフチェックバーナコントローラ
ご注文・ご使用に際しては、下記 URL より「ご注文・ご
使用に際してのご承諾事項」を必ずお読みください。
http://www.compoclub.com/syodaku.html
または
http://www.azbil.com/jp/product/cp/order.html
この取扱説明書は、本製品をお使いになる担当者のお手
元に確実に届くようにお取りはからいください。
この取扱説明書の全部、または一部を無断で複写、また
は転載することを禁じます。この取扱説明書の内容を将
来予告なしに変更することがあります。
この取扱説明書の内容については、万全を期しておりま
すが、万一ご不審な点や記入もれなどがありましたら、
当社までお申し出ください。
お客様が運用された結果につきましては、責任を負いか
ねる場合がございますので、ご了承ください。
© 2003-2012 Azbil Corporation All Rights Reserved.
XXXX
CP-UM-5274
CP-UM-5495
AUR450C CP-UM-5467
お願い
安全上の注意
この安全上の注意は、製品を安全に正しくお使いいただ
き、あなたや他の人々への危害や財産への損害を未然に
防止するためのものです。安全上の注意は必ず守ってく
ださい。また、内容をよく理解してから本文をお読みく
ださい。
警 告
取り扱いを誤った場合に、使用者が死亡ま
たは重傷を負う危険の状態が生じること
が想定される場合。
注 意
取り扱いを誤った場合に、使用者が軽傷を
負うか、または物的損害のみが発生する危
険の状態が生じることが想定される場合。
• 燃焼安全制御器 AUR の電源を切った直後にアドバン
スト UV センサ AUD300C や AUR の F 端子、G 端子
には触れないでください。電源を切った後も 1 分以内
は F 端子、G 端子に電荷が残っており感電する恐れが
あります。
燃焼装置を運搬するときは、アドバンスト UV センサ
•
AUD300C やチューブユニットは取り外して、購入し
たときの専用の梱包箱に入れて輸送してください。運
搬時の衝撃や振動により正常に動作しなくなることが
あります。
• チューブユニットの有効使用期間は、3 年です。安全
対策上、この期間内に新しいチューブユニットと交換
してください。
1. 概 要

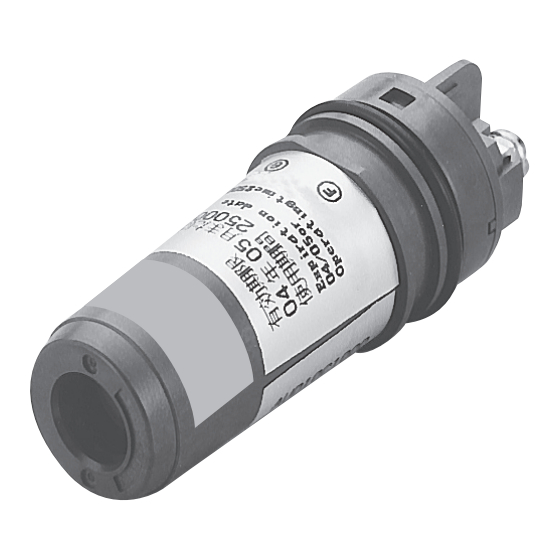

チューブユニット AUD10C1000 は、燃焼火炎の紫外線
を検出する光電管でアドバンスト UV センサ AUD300C
に組み付けて使います。

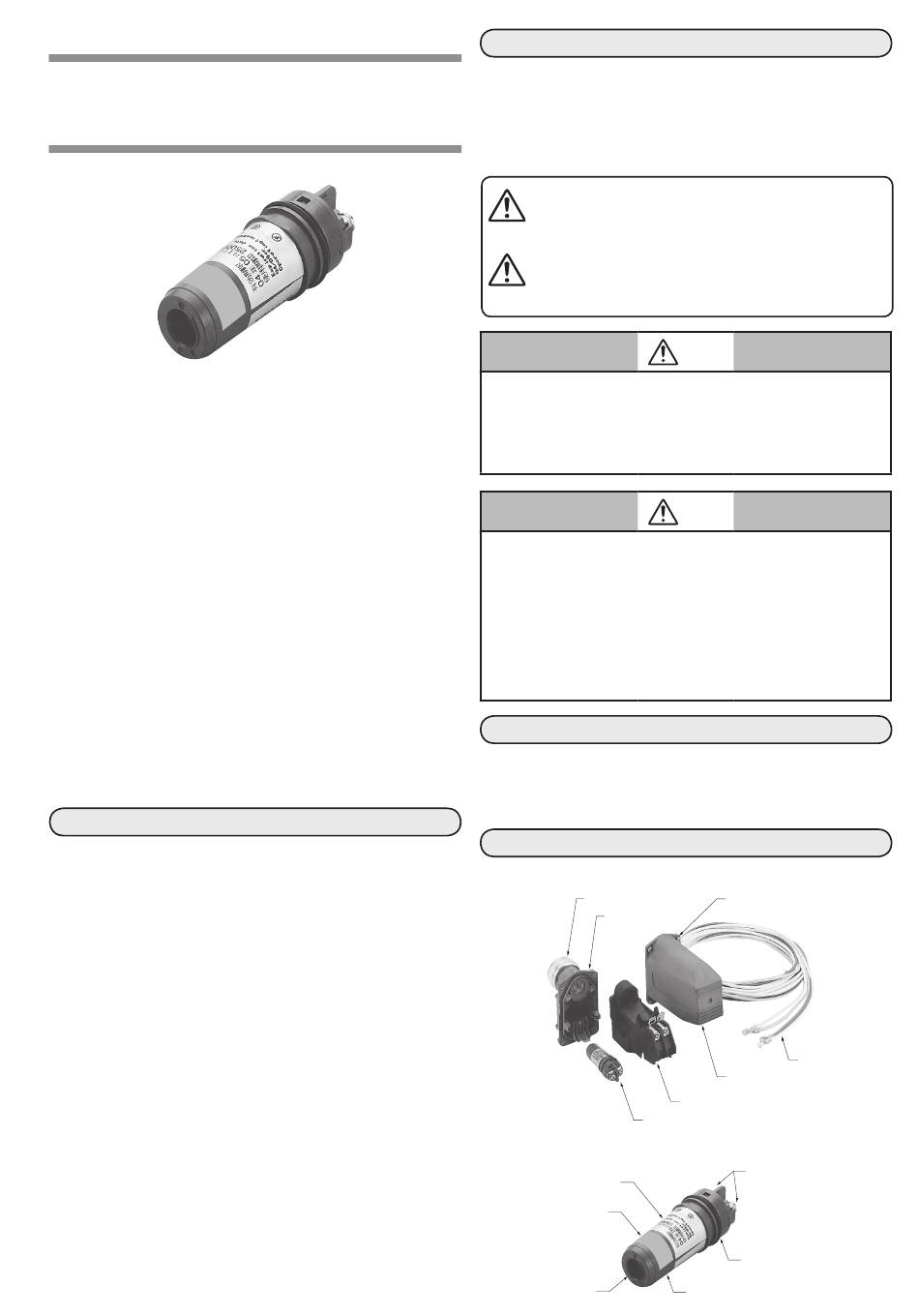

2. 各部の名称
AUD300C の構成
●
取付ナッ ト
フラ ンジユニ ッ ト
チューブユニット AUD10C1000
●
ラベル
サーモラベル
紫外線受光部
J1
警告
注意
カバー取付ね じ(4本)
リ ー ド線
カバー 81446925-002
シ ャ ッ タユニ ッ ト AUD50A1000
チュー ブユニ ッ ト AUD10C1000
固定ね じ(2)
Oリ ング
ハウ ジング
