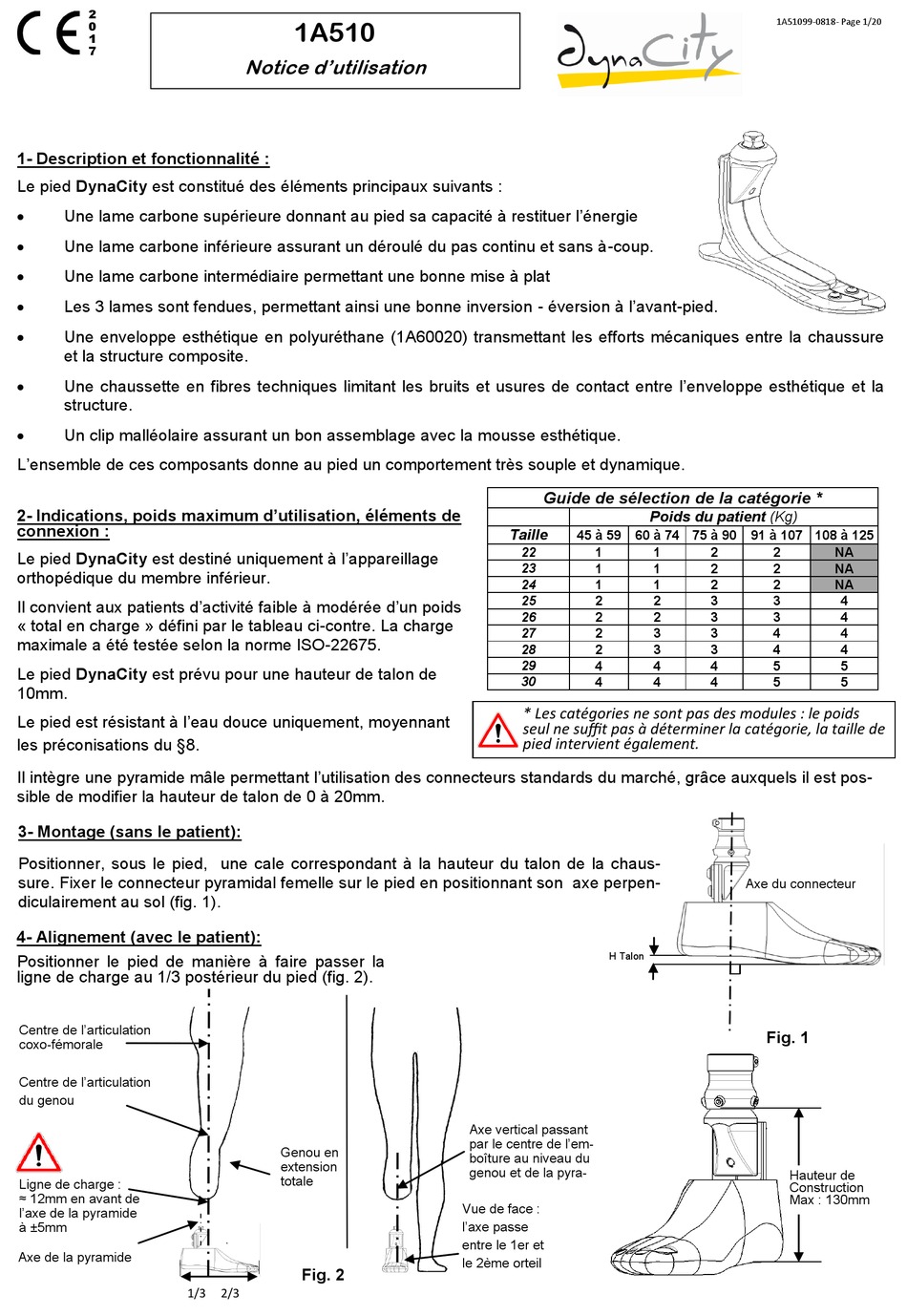

PROTEOR DynaCity 1A510 Instructions For Use Manual

2
0
1
7
1- Description et fonctionnalité :
Le pied DynaCity est constitué des éléments principaux suivants :

Une lame carbone supérieure donnant au pied sa capacité à restituer l'énergie

Une lame carbone inférieure assurant un déroulé du pas continu et sans à-coup.

Une lame carbone intermédiaire permettant une bonne mise à plat

Les 3 lames sont fendues, permettant ainsi une bonne inversion - éversion à l'avant-pied.

Une enveloppe esthétique en polyuréthane (1A60020) transmettant les efforts mécaniques entre la chaussure
et la structure composite.

Une chaussette en fibres techniques limitant les bruits et usures de contact entre l'enveloppe esthétique et la
structure.

Un clip malléolaire assurant un bon assemblage avec la mousse esthétique.
L'ensemble de ces composants donne au pied un comportement très souple et dynamique.
2- Indications, poids maximum d'utilisation, éléments de
connexion :
Le pied DynaCity est destiné uniquement à l'appareillage
orthopédique du membre inférieur.
Il convient aux patients d'activité faible à modérée d'un poids
« total en charge » défini par le tableau ci-contre. La charge
maximale a été testée selon la norme ISO-22675.
Le pied DynaCity est prévu pour une hauteur de talon de
10mm.
Le pied est résistant à l'eau douce uniquement, moyennant
les préconisations du §8.
Il intègre une pyramide mâle permettant l'utilisation des connecteurs standards du marché, grâce auxquels il est pos-
sible de modifier la hauteur de talon de 0 à 20mm.
3- Montage (sans le patient):
Positionner, sous le pied, une cale correspondant à la hauteur du talon de la chaus-
sure. Fixer le connecteur pyramidal femelle sur le pied en positionnant son axe perpen-
diculairement au sol (fig. 1).
4- Alignement (avec le patient):
Positionner le pied de manière à faire passer la
ligne de charge au 1/3 postérieur du pied (fig. 2).
Centre de l'articulation
coxo-fémorale
Centre de l'articulation
du genou
Ligne de charge :
≈ 12mm en avant de
l'axe de la pyramide
à ±5mm
Axe de la pyramide
1/3
1A510
Notice d'utilisation
Genou en
extension
totale
Fig. 2
2/3
Guide de sélection de la catégorie *
Taille
45 à 59 60 à 74 75 à 90
22
1
23 1
24 1
25
2
26 2
27
2
28
2
29 4
30
4
* Les catégories ne sont pas des modules : le poids
seul ne suffit pas à déterminer la catégorie, la taille de
pied intervient également.
H Talon
Axe vertical passant
par le centre de l'em-
boîture au niveau du
genou et de la pyra-
Vue de face :
l'axe passe
entre le 1er et
le 2ème orteil
1A51099-0818- Page 1/20
Poids du patient (Kg)
91 à 107 108 à 125
1 2 2
1 2 2
1 2 2
2 3 3
2 3 3
3 3 4
3 3 4
4 4 5
4 4 5
Axe du connecteur
Fig. 1
Hauteur de
Construction
Max : 130mm
NA
NA
NA
4
4
4
4
5
5
