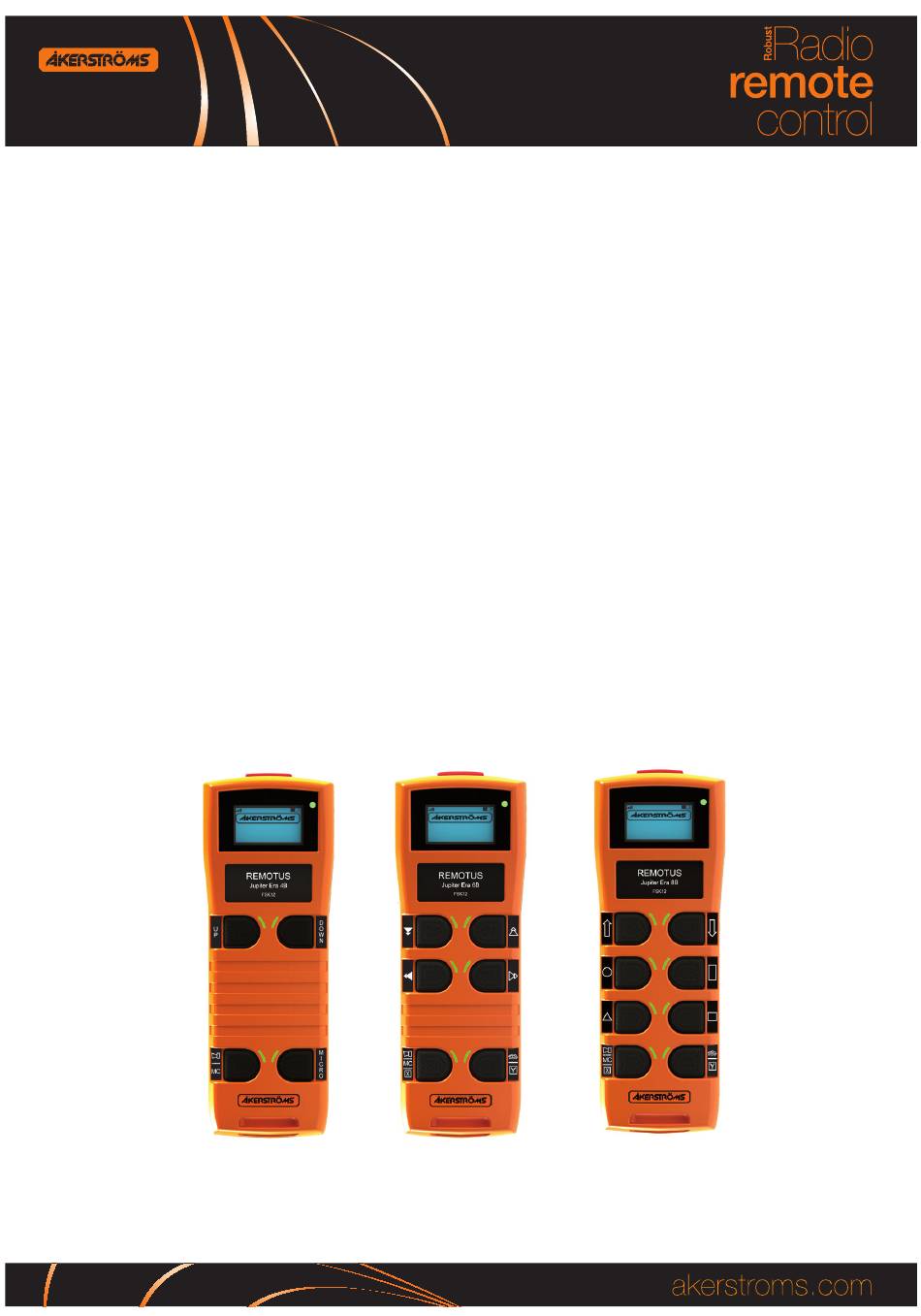

OPERATING MANUAL/
ANVÄNDARMANUAL
REMOTUS JUPITER
Era 4/6/8B
(AQ80)
950455-000 EN/SV C0

Advertisement

loading
Need help?

Need help?

Do you have a question about the REMOTUS JUPITER Era 4B and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Akerstroms REMOTUS JUPITER Era 4B

Summary of Contents for Akerstroms REMOTUS JUPITER Era 4B

  • Page 1 OPERATING MANUAL/ ANVÄNDARMANUAL REMOTUS JUPITER Era 4/6/8B (AQ80) 950455-000 EN/SV C0...
  • Page 2 Revision History Version Date Reason released version 2014-05-20 2014-07-03 External power supply information, battery depleted alternation 2014-11-18 Dig in 2 symbol on display moved next to dig in 1 2015-08-12 External supply removed...
  • Page 3 MANUAL LANGUAGES 3 (32) MANUAL LANGUAGES Operating Manual JUPITER Era 4/6/8B Tandem and multi-operator operation (only Era 8B - 9/10 Buttons) 13 Användarmanual JUPITER Era 4/6/8B Tandem- och flerförardrift (endast Era 8B - 9/10 Buttons) TRANSMITTER OVERVIEW JUPITER Era 4/6/8B Symbol layout overview Jupiter Era 4B &...

  • Page 4: Maintenance

    Operating Manual JUPITER Era 4/6/8B 4 (32) OPERATING MANUAL JUPITER Era 4/6/8B The equipment has to be controlled by a qualified operator 1 MAINTENANCE To maintain availability and operational safety, a regular maintenance is necessary on the system. Daily maintenance Before each use of the transmitter, check the following items for faults or damages: • Visual inspection of the transmitter enclosure (cracks, dents) • Visual inspection of rubber cover for buttons (cracks)

  • Page 5: Normal Operation

    Operating Manual JUPITER Era 4/6/8B 5 (32) 2 START THE TRANSMITTER AND ACTIVATE THE MAIN CONTACTOR The following procedure has to be followed when starting the transmitter: Make sure no buttons are pressed. Pull up the STOP button. The status indicator should show slow blinking green (if not PIN locked) Activate the main contactor (MC) in the receiver, push down the button B7 (1...

  • Page 6: Extra Function

    Operating Manual JUPITER Era 4/6/8B 6 (32) 5 SIGNAL A signal can be emitted at any time during the run and sounds as long as the push button is depressed (1 step). Risk of high noise sound, hearing protection required. 6 EXTRA FUNCTION Press button B7 to the 2 step for extra function...

  • Page 7: Automatic Switch-Off Function

    Operating Manual JUPITER Era 4/6/8B 7 (32) 10 TRANSMITTER & MAIN CONTACTOR OFF Depress the STOP button which switches off the transmitter. At the same time the main contactor in the receiver is deactivated (the main contactor of the crane cuts out).
  • Page 8 Operating Manual JUPITER Era 4/6/8B 8 (32) 12.1 Display indications These default symbols can appear on the display depending on the configuration. 1. Radio signal / MC 2. SHIFT-selection (Era 8B 9/10 Buttons) Crane 1 3. Text field (crane id etc.) 4.
  • Page 9 Operating Manual JUPITER Era 4/6/8B 9 (32) 13 BATTERY The transmitter is equipped with a status indicator showing battery status. The indica- tor blinks slowly green when the battery voltage is normal, but starts to blink rapidly yellow, when it gets low. When the indicator has started blinking rapidly yellow, the transmitter can be operated for approximately 5-10 minutes before the voltage is so low that the transmitter switches off automatically.
  • Page 10 Operating Manual JUPITER Era 4/6/8B 10 (32) 14 CIM CARD On the back of the MAIN board there is a connector for a “CIM card”. This is used for storing configuration information. You can take out the CIM-module from one system and place it in a spare transmitter with the same system program and it will work exactly the same.
  • Page 11 Operating Manual JUPITER Era 4/6/8B 11 (32) 15 INSTRUCTIONS FOR CRANE OPERATORS These instructions have to be followed. Check that the radio transmitter operates on the crane that you are going to operate (for instance give a signal). Check all functions of the radio transmitter. Check that no unauthorized person is on or near the crane when you start to operate it.
  • Page 12 Operating Manual JUPITER Era 4/6/8B 12 (32) Never hand over the transmitter to anyone who has not undergone training in radio- control crane operation. After completed operation you should always switch the transmitter off with STOP. Note! Do not put the transmitter aside without switching the transmitter off with STOP.

  • Page 13: Tandem Operation

    Tandem and multi-operator operation (only Era 8B - 9/10 Buttons) 13 (32) TANDEM AND MULTI-OPERATOR OPERATION (only Era 8B - 9/10 Buttons) 16 TANDEM OPERATION Tandem operation means that two cranes can be operated from the same transmitter, which makes it easier, for example to lift two objects simultaneously or a big object using two cranes.
  • Page 14 Tandem and multi-operator operation (only Era 8B - 9/10 Buttons) 14 (32) 19 TRANSMITTER & MAIN CONTACTOR OFF Deselect the crane/cranes before the transmitter is turned off, otherwise the transmitter remains to block the crane/s selection. Depress the STOP button which switches off the transmitter.
  • Page 15 Användarmanual JUPITER Era 4/6/8B 15 (32) ANVÄNDARMANUAL JUPITER Era 4/6/8B Utrustningen får endast manövreras av kvalificerad operatör 1 UNDERHÅLL För att upprätthålla tillgängligheten och driftsäkerheten är ett regelbundet underhåll nödvändig på systemet. Dagligt underhåll Före varje användning av sändaren, kontrollera följande för fel eller skador: • Visuell inspektion av kapsling (sprickor, bulor) • Visuell inspektion av gummimattan för knapparna (sprickor) • Trasiga/defekta knappar...
  • Page 16 Användarmanual JUPITER Era 4/6/8B 16 (32) 2 STARTA SÄNDARE OCH AKTIVERA HUVUDKONTAKTOR Följande procedur måste följas vid start av sändaren: Se till att inga knappar är nedtryckta. Dra upp stoppknappen. Sändarens statusindikator ska blinka långsamt grönt (om inte PIN-låst). Aktivera mottagarens huvudkontaktor genom att trycka ned knapp B7 (steg 1).
  • Page 17 Användarmanual JUPITER Era 4/6/8B 17 (32) 5 SIGNAL Signal kan ges när som helst under körningen och ljuder så länge tryckknappen är intryckt (steg 1). Risk för hörselskador, använd hörselskydd. 6 EXTRA FUNKTION Tryck in knapp B7 till steg 2 för extra funktion 7 LÅGFARTS (MIKRO) KÖRNING OCH EXTRA FUNKTION Knapp B8, steg 1: Mikro...

  • Page 18: Automatisk Avstängning

    Användarmanual JUPITER Era 4/6/8B 18 (32) 11 AUTOMATISK AVSTÄNGNING Sändaren är försedd med automatisk avstängning som stänger av sändaren efter 2, 5, eller 15 minuter efter senaste användningen beroende på vilken tid som ställts in. Även kontinuerlig drift kan ställas in. Vid utgången tid slocknar statusindikeringen och huvudkontaktorn faller.
  • Page 19 Användarmanual JUPITER Era 4/6/8B 19 (32) 12.1 Display indikering Dessa standardsymboler kan visas på displayen beroende på konfiguration. Radiosignal / HK SHIFT-val (Era 8B 9/10 Buttons) Crane 1 Textfält (kran-id etc.) Batterinivå 14.1kg Dig. In 1 & 2 (visas om aktiva) Överbelastningsvarning Viktbelastningsgraf (full skala=max belastning) Vikt, upp till 5 tecken...
  • Page 20 Användarmanual JUPITER Era 4/6/8B 20 (32) 13 BATTERI Sändaren är försedd med indikeringslampa för batteristatus. Lampan blinkar lång- samt grönt när batterispänningen är normal, men börjar blinka snabbt gult när den blir låg. Efter det att indikeringslampan börjat blinka gult kan sändaren manövreras i cirka 5-10 minuter innan spänningen är så...
  • Page 21 Användarmanual JUPITER Era 4/6/8B 21 (32) 14 CIM-KORT På baksidan av huvudkortet finns ett ”CIM-kort”. Detta används för att lagra konfi- gurationsinformation. Du kan ta ut CIM-kortet från ett system och placera den i en extra sändare med samma system program och det kommer att fungera exakt likadant. Detta måste göras i en ren, torr och ESD-säker miljö.
  • Page 22 Användarmanual JUPITER Era 4/6/8B 22 (32) 15 FÖRESKRIFTER FÖR KRANFÖRARE Följande föreskrifter måste efterföljas. Kontrollera att radiosändaren tillhör den kran du skall köra (ex. ge signal). Kontrol- lera att radiosändaren till kranen fungerar. Kontrollera att ingen uppehåller sig på eller invid kranen när körningen påbörjas. Eventuella spärrar upp till kran skall vara stängda.
  • Page 23 Användarmanual JUPITER Era 4/6/8B 23 (32) Överlämna aldrig sändaren till någon person, som ej erhållit utbildning på radio- styrd kran. Efter avslutad körning skall du alltid stänga av sändaren (gör STOPP). OBS! Lägg aldrig ifrån dig sändaren utan att göra STOPP. Efter arbetstidens slut skall kranens huvudkontaktor vara frånslagen.
  • Page 24 Tandem- och flerförardrift (endast Era 8B - 9/10 Buttons) 24 (32) TANDEM- OCH FLERFÖRARDRIFT (endast Era 8B - 9/10 Buttons) 16 TANDEMDRIFT Tandemdrift innebär att två objekt kan manövreras från samma sändare, vilket under- lättar när man exempelvis behöver lyfta två objekt samtidigt eller ett stort objekt med två...
  • Page 25 Tandem- och flerförardrift (endast Era 8B - 9/10 Buttons) 25 (32) 19 STÄNG AV SÄNDARE & AVAKTIVERA HUVUDKONTAKTOR Innan sändarens stängs av se till att välja bort kranvalet, annars forsätter sändaren att blockera det valet. För att stänga av sändaren tryck in STOPP-knappen. Då avak- tiveras även huvudkontaktorn i mottagaren (mottagarens huvudkontaktor går ifrån). Statusindikeringen för drift slocknar.
  • Page 26 TRANSMITTER OVERVIEW JUPITER Era 4/6/8B 26 (32) TRANSMITTER OVERVIEW JUPITER Era 4/6/8B Status indicator/ STOP button/ Statusindikator STOPP-knapp Display Button LED/ Knapp LED Era 4B Era 6B Era 8B Jupiter Era 4B, 6B & 8B Document-ID: 950455-000 EN/SV Version: C0 Author: SH...
  • Page 27 Symbol layout overview Jupiter Era 4B & 6B 27 (32) SYMBOL LAYOUT OVERVIEW JUPITER Era 4B & 6B Jupiter Era 4B Jupiter Era 6B Nordic Nordic B1 B2 B1 B2 B1 B2 B1 B2 B1 B2 B1 B2 B3 B4 B3 B4 B3 B4 B7 B8...
  • Page 28 Symbol layout overview Jupiter Era 8B - 8/9 Buttons 28 (32) SYMBOL LAYOUT OVERVIEW JUPITER Era 8B - 8/9 BUTTONS Jupiter Era 8B - 8 BUTTONS Jupiter Era 8B - 9 BUTTONS Nordic Nordic B1 B2 B1 B2 B1 B2 B1 B2 B1 B2 B1 B2...
  • Page 29 Symbol layout overview Jupiter Era 8B - 10 Buttons 29 (32) SYMBOL LAYOUT OVERVIEW JUPITER Era 8B - 10 BUTTONS Jupiter Era 8B - 10 BUTTONS Nordic B1 B2 B1 B2 B1 B2 B3 B4 B3 B4 B3 B4 Jupiter Era 4B, 6B & 8B Document-ID: 950455-000 EN/SV Version: C0 Author: SH...
  • Page 30 Symbol explanation / Symbolförklaring 30 (32) SYMBOL EXPLANATION / SYMBOLFÖRKLARING Siren (B7 1 step) Extra (B7 1 step) Optional feature/Valbar funktion Micro (B8 2 step) Slow speed operation/Lågfartskörning Extra (B8 2 step) Optional feature/Valbar funktion SHIFT B8 step 2, Era 8B 9/10 buttons Selection 1 (SHIFT + B5, Trolley/Tralla 1) (Era 8B 9/10 buttons) Selection 2...
  • Page 31 Symbol explanation / Symbolförklaring 31 (32) NORDIC SYMBOLS: Hoist/Lyft Up/Lyft Down/Sänk (B1) (B2) Trolley/Trallåk Left/Vänster Right/Höger (B4) (B3) Bridge/Kranåk Forward/Framåt (B5) Reverse/Bakåt (B6) DIN SYMBOLS: Hoist/Lyft Down/Sänk (B1) Up/Lyft (B2) Trolley/Trallåk Left/Vänster Right/Höger (B3) (B4) Bridge/Kranåk Reverse/Bakåt (B5) Forward/Framåt (B6) CS SYMBOLS: Hoist/Lyft Up/Lyft...
  • Page 32 Åkerströms Björbo AB Box 7, SE-785 21 Gagnef, Sweden street Björbovägen 143 SE-785 45 Björbo, Sweden Phone +46 241 250 00 Fax +46 241 232 99 E-mail sales@akerstroms.com www.akerstroms.com © Åkerströms Björbo AB, 2014...
