Tripp Lite KVM B005-008 User Manual

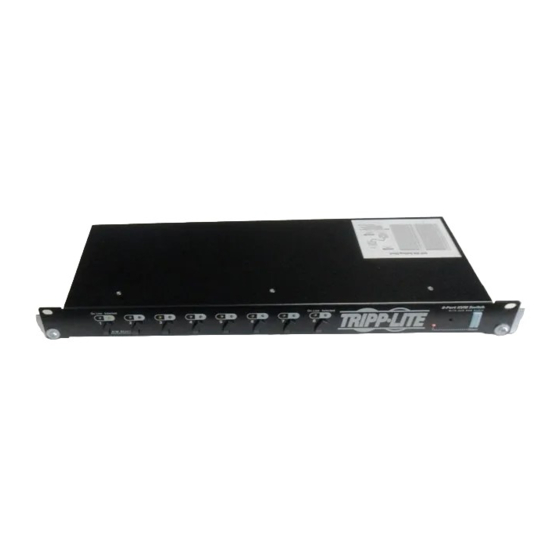

8 port kvm switch with on-screen-display (osd) and audio
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Tripp Lite World Headquarters
1111 W. 35th Street, Chicago, IL 60609 USA
(773) 869-1234, www.tripplite.com
User's Manual
8 Port KVM Switch
with On-Screen-Display (OSD) and Audio
Model #: B005-008
NOTE: Follow these installation and operating procedures to ensure correct performance and to prevent damage to this unit or to its connected devices.
Copyright © 2000 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners. Technical specifications are subject to change without notice.

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite KVM B005-008

Summary of Contents for Tripp Lite KVM B005-008

  • Page 1 NOTE: Follow these installation and operating procedures to ensure correct performance and to prevent damage to this unit or to its connected devices. Copyright © 2000 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners. Technical specifications are subject to change without notice.

  • Page 2: Table Of Contents

    Table of Contents: Introduction Features Hardware Requirements Console Cables Controls and Connections Front View Rear View Installation First Station Installation Daisy Chaining Operation Hot Plugging Powering Off and Restarting Port Selection Port ID Numbering Numbering Rules Port Numbering Table Hot Key Operation Hot Key Navigation Hot Key Broadcasting Previous/Next Switching...

  • Page 3: Introduction

    Introduction This KVM Switch allows access to multiple PCs from a single console (keyboard, mouse, and monitor). Control up to 8 PCs or daisy chain as many as 32 of these units to control up to 256 PC’s from a single keyboard-monitor-mouse console.
  • Page 4 Features: • Daisy Chain Up To 32 Additional Units - Control Up to 256 PCs From a Single Console • No Software Required - PC Selection via Front Panel Switches, Hot Keys, or OSD (On Screen Display) • Quick View Scan Mode for Monitoring Selected PCs •...

  • Page 5: Hardware Requirements

    Hardware Requirements: Console A VGA, SVGA, or Multisync monitor capable of the highest resolution that you will be using on any of the PCs. A PS/2 Style Mouse A PS/2 Style Keyboard Each PC must have: A VGA, SVGA or Multisync card. Either a 6-pin mini-DIN (PS/2 style), or DB-9 (standard serial), mouse port.

  • Page 6: Controls And Connections

    Controls and Connections B005-008 Front View: 1. Status LEDs: On Line: Lights ORANGE when the attached PC is ON. Selected: Lights GREEN to indicate which port is currently selected. 2. K/M Reset To reset the keyboard and mouse, press the Port1 / Port2 switch simultaneously for three seconds. 3.

  • Page 7: Installation

    Installation: Make sure that power to all the devices (KVM Switch and PCs) you will be connecting up have been turned off. First Station Installation The First Station is the switch with the console. To install: Set DIP Switches 1 - 5 on the back of the unit to ON. (see the Station Numbering Table in the Appendix for details).

  • Page 8: Operation

    Operation Hot Plugging Components can be removed and added back into the installation by unplugging their cables from the unit’s ports without the need to shut the switch down. The following procedures must performed in order for hot plugging to work: Hot Plugging CPU Ports: When hot plugging cables from the CPU ports: The cable must be plugged back into the same port it was removed from, and the CPU must be OFF.

  • Page 9: Port Id Numbering

    Port ID Numbering Since each CPU Port on the installation is assigned a unique Port ID. You can directly access any computer on any level of the installation by specifying the Port ID using the Hot Key port selection method, or from the OSD Main Menu.

  • Page 10: Hot Key Operation

    Hot Key Operation Hot Key Navigation Hot Key navigation allows you to access connected PCs directly from the keyboard. Note: Make sure that DIP Switch 6 (located on the KVM Switch’s rear panel), is set to ON To select a port with the Hot Key method, do the following: Press and release both the left and right Ctrl Keys [Ctrl+Ctrl] at the same time.

  • Page 11: Osd Operation

    OSD Operation On Screen Display (OSD), provides a menu driven interface to handle the PC switching procedure. While Hot Key switching still works, using OSD is a great deal more convenient - especially in large, daisy chained installations. All operations start from the OSD Main Menu. To pop up the Main Menu, tap either of the Ctrl keys twice: List: All SN- PN 01-01...
  • Page 12 • F2 Scan: Pressing [F2] initiates the Quick View Scan Mode, in which the OSD cycles through all the ports that have been selected for Quick View Scanning (see F4, below), and displays each one for the amount of time set with the Set Scan Duration function (see F6, below).
  • Page 13 [Enter] or Double Click the left mouse button. An icon appears before the choice to indicate that it is the currently selected one. The settings are explained in the table below: Setting Port ID Display Duration Determines how long a Port ID is displayed. There are two choices: 3 seconds Port ID Display Position Allows you to position for the Port ID on the screen.

  • Page 14: Osd Security Features

    OSD Security Features F6:SET PORT DISPLAY DURATION PORT DISPLAY POSITION PORT DISPLAY MODE SCAN DURATION SCAN MODE PASSWORD LOCK/UNLOCK CONSOLE CONSOLE MOUSE TYPE DOWN In order to prevent unauthorized access to the computers, OSD provides two security features: Password and Lock/Unlock Console.

  • Page 15: Appendix

    Appendix Station Numbering Table The first B005-008 KVM Switch (the one connected to the console), is considered the First Station; the B005-008 KVM Switch that daisy chains to it is considered the Second Station; the B005-008 KVM Switch daisy chained to the Second Station is considered the Third Station, etc.

  • Page 16: Troubleshooting

    Troubleshooting Symptom Possible Cause Hot Keys do not get a DIP Switch settings response under OSD The connection from the selected port to the target PC has been broken or the PC is turned OFF. Improper keyboard Pressing the Hot Keys does reset not get a response Improper KVM switch...

  • Page 17: Fcc Radio / Tv Interference Notice

    1-YEAR LIMITED WARRANTY TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of one (1) year from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. To obtain service under this warranty, you must obtain a Returned Material Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE service center.
  • Page 18 NOTA: Siga las instrucciones de instalación y funcionamiento para garantizar buenos resultados y evitar cualquier daño a la unidad o a los equipos conectados. Derechos de reproducción © 2000 Tripp Lite. Reservados todos los derechos. Todas las marcas son propiedad de sus propietarios respectivos. Las especificaciones técnicas están sujetas a cambio sin previo aviso.

  • Page 19: Controles Y Conexiones

    Introducción Este Conmutador KVM permite acceder a múltiples PCs a partir de una sola consola (teclado, ratón y pantalla). Permite controlar hasta 8 PCs o conectar en cadena hasta 32 unidades de este tipo y controlar hasta 256 PCs a partir de una sola consola teclado-monitor-ratón.
  • Page 20 1. Estado de las LEDs: En línea: Luces NARANJA para indicar que el PC conectado está en ON. Selección: Luces VERDES para indicar el puerto seleccionado. 2. Reiniciar el teclado y el ratón Para reiniciar el teclado y el ratón, apriete simultáneamente sobre el conmutador Puerto 1 / Puerto2 durante tres segundos.
  • Page 21 Síntoma Las LED 1 – 4 se iluminan simultáneamente Las LED 1 – 4 se iluminan una después de otra Las LED 1 & 2 y 3 & 4 se iluminan alternativamente Si le aparece alguno de estos problemas, apague el aparato, y luego vuélvalo a encender. Encienda los PCs.
  • Page 22 Una vez que los conmutadores KVM están hacia arriba, encienda los PCs, empezando con los conectados a la última estación de la cadena y acabando con la estación que apagó primero. Nota: No es necesario apagar y volver a encender ninguna astación u ordenador más allá de la estación que apagó. Selección del puerto Controlar todos los PCs conectados al conmutador es muy fácil.
  • Page 23 se pasa al PC conectado al puerto 3 de la UPC de la estación KVM 12. También puede especificar un puerto ID parcial tecleando sólo uno o dos dígitos, en cual caso los dígitos especifican el puerto ID de la estación actualmente accesible. Con 3 [Enter] se pasa al PC conectado al puerto 3 de la UPC de la estación KVM a la que se está...
  • Page 24 Función Teclas de acceso directo Navegación con Teclas de acceso directo La navegación con Teclas de acceso directo permite acceder a los PCs conectados directamente desde el teclado. Nota: Cerciórese de que el interruptor 6 DIP (situado en el panel trasero del conmutador KVM), está encendido en ON. Para seleccionar un puerto con el método Teclas de acceso directo, siga las siguientes instrucciones: Apriete y suelte ambas teclas Ctrl de la izquierda y derecha [Ctrl+Ctrl] al mismo tiempo.
  • Page 25 Función OSD El dispositivo de visualización en pantalla (OSD) propone una interfaz que lanza un menú para controlar el procedimiento de cambio de PC. Aunque el modo Teclas de acceso directo tamién sirve para ello, el dispositivo OSD es mucho más ameno – sobre todo en casos de instalaciones con conexiones en cadena. Todas las funciones empiezan desde el Menú...
  • Page 26 Mueva la barra luminosa hasta el puerto deseado y apriete sobre [Enter] o haga clic dos veces con el botón izquierdo del ratón. Teclee el puerto ID o el Nombre, luego apriete sobre [Enter]. Nota: IrA reduce la lista de las elecciones posibles a medida que va escribiendo el nombre. Por ejemplo, si la primera letra que escribe es una a, la lista sólo visualiza aquéllos puertos cuyos nombres empiezan con la letra “a”.
  • Page 27 Todos los caracteres numéricos: 0 - 9 +, -, /, :, ., y espacio Las mayúsculas no tienen ninguna incidencia; el OSD muestra el nombre del puerto en mayúsculas sin tener en cuenta cómo se escribieron. Apriete sobre [Enter] para que el cambio sea efectivo o apriete sobre [Esc] para anular la acción. •...
  • Page 28 Características de seguridad OSD F6:AJUSTAR DURACIÓN VISUALIZACIÓN PUERTO POSICIÓN VISUALIZACIÓN PUERTO MODO VISUALIZACIÓN PUERTO DURACIÓN ESCANEO MODO ESCANEO CONTRASEÑA BLOQUEAR/DESBLOQUEAR CONSOLA TIPO RATÓN CONSOLA Para evitar que se pueda acceder a los ordenadores sin permiso, el OSD propone dos protecciones: una Contraseña y el poder Bloquear y desbloquear la consola.
  • Page 29 Nota: Para indicar que la consola ha sido bloqueada, aparecerá el símbolo a continuación delante de la visualización del puerto ID en la pantalla: [ Anexo Tabla de numeración de la estación El primer interuptor B005-008 KVM (el que está conectado a la consola), representa ser la Primera estación; el interruptor B005-008 KVM conectado en cadena representa ser la Segunda estación;...
  • Page 30 La conexión del puerto seleccionado al PC deseado se ha roto o el PC está apagado en OFF. Cuando se aprieta sobre las Reinicio incorrecto del Teclas de acceso directos no teclado se obtiene ninguna respuesta Reinicio incorrecto del conmutador KVM Tecleado incorrecto del puerto ID.
  • Page 31 Tripp Lite garantiza sus productos de cualquier defecto de material y la mano de obra durante un periodo de un año (a nivel nacional) o de 120 días (a nivel internacional) a partir de la fecha inicial de la compra.
  • Page 32 NOTA: Siga estas instruções de instalação e de utilização para garantir um funcionamento correto e prevenir avarias ao aparelho e aos dispositivos ligados a ele. Direitos autorais © 2000 Tripp Lite. Todos os direitos reservados. Todas as marcas registadas são propriedade dos respetivos proprietários. As características técnicas podem ser modificadas sem aviso prévio.
  • Page 33 Este Comutador KVM de 8 Portas fornece três métodos adeqüados para aceder a qualquer tipo de PC conectado ao sistema: Usando os interruptores de seleção das portas situados no painel frontal da unidade Processando Combinações de Teclas de Acesso Direto a partir do teclado. Usando o dispositivo de leitura do menu OSD (Legendagem no Écran).
  • Page 34 2. Reinicilização K/M Para reinicializar o teclado e o dispositivo apontador, carregue simultaneamente nos interruptores das Portas 1 / 2 durante três segundos. 3. Interruptores de Seleção das Portas Prima um interruptor para aceder ao PC afetado à porta correspondente. 4.
  • Page 35 LEDs 1 & 2 e 3 & 4 - Piscam Alternadamente Se um destes problemas ocorre, desligue o Interruptor, e depois torne a ligar novamente. Ligue o PC à alimentação elétrica. Nota: O Comutador KVM deve ser ligado à corrente antes de se ligarem os computadores. Encadeamento em Margarida Podem-se adicionar 32 unidades em cadeia-margarida por forma a poder comandar uma instalação completa de 256 PCs.
  • Page 36 Nota: Não é necessário cortar e voltar a ligar a alimentação das estações e computadores situados acima da estação que desligou. Seleção da Porta É muito fácil comandar todos os PCs conectados ao Comutador. Podem-se utilizar os três métodos, que sã os seguintes:.
  • Page 37 123 [Enter] atingindo assim o PC ligado à Porta 3 da Unidade Central, na Estação 12 do KVM. Também pode especificar uma parte de Porta ID processando unicamente um ou dois algarismos, neste caso, os algarismos especificam a Porta ID da Estação cujo acesso está decorrendo nessa ocasião. Tal como: 3 [Enter] liga ao PC afetado à...
  • Page 38 Utilização das Teclas de Acesso Direto Navegação através das Teclas de Acesso Direto A navegação através das Teclas de Acesso Direto permite-lhe aceder diretamente, a partir do teclado, aos PCs conectados. Nota: Certifique-se que o Interruptor DIP 6 (localizado no painel traseiro do Comutador KVM), está em posição ON- ligado.
  • Page 39 Utilização em Modo OSD A Legendagem no Écran (OSD), fornece uma interface menu de programação que permite a comutação de PC. Mesmo se a comutação através das Teclas de Acesso Direto ainda é utilizada, o emprego da OSD é muito mais eficiente - nomeadamente nas grandes instalações em cadeia-margarida.
  • Page 40 • Tecla F1 - Ir até: Premindo a tecla [F1] pode alcançar diretamente uma porta seguindo o método abaixo: Mova a Barra de Destaque até atingir a porta desejada e prima a tecla [Enter], ou Clique duas vezes sucessivas no botão esquerdo do Rato.
  • Page 41 Pode-se atribuir um Nome a cada uma das portas. A função Nome permite-lhe atribuir um nome (ou modificar o nome já existente) à Porta da Unidade Central destacada nesse momento. Para editar um Nome de Porta: Use as Teclas de Navegação ou o Rato para mover a barra de destaque em direção da porta pretendida (pode utilizar a função Lista F3 para aumentar ou reduzir a lista de seleção da porta).
  • Page 42 Elementos de Segurança OSD F6:SELECIONE DURAÇÃO PORTA DE LEGENDAGEM POSIÇÃO PORTA DE LEGENDAGEM MODO PORTA DE LEGENDAGEM DURAÇÃO DA EXPLORAÇÃO-SCAN MODO EXPLORAÇÃO-SCAN SENHA DE ACESSO FECHAR/ABRIR A CONSOLA MODELO DO RATO DA CONSOLA CIMA BAIXO MAIS Para prevenir o acesso ilegal aos computadores, o sistema OSD fornece dois elementos de segurança: Senha de acesso e Fecho/Abertura da Consola.
  • Page 43 Anexo Tabela de Numeração da Estação O primeiro Comutador KVM B005-008 (que está ligado à consola), é considerado como Primeira Estação; o Comutador KVM B005-008 KVM que encadeia as unidades da cadeia-margarida é considerado Segunda Estação; o Comutador KVM B005-008 KVM encadeado na Segunda Estação é considerado Terceira Estação, etc. Os interruptores de 1 a 5 do Comutador DIP situado no painel de conexão traseiro são usados para regular o número da...
  • Page 44 A conexão da porta selecionada até ao PC visado foi cortada ou o PC está desligado. Ao premir as Teclas de Acesso Reinicilização Direto não se obtém resposta incorreta do teclado Reinicialização incorreta do comutador KVM Processamento Incorreto da Porta ID. O Rato não responde Reinicialização incorreta do rato.
  • Page 45 GARANTIA LIMITADA A 1 ANO A TRIPP LITE garante que o seu produto está livre de defeitos de material e de fabricação por um período de um (1) ano a contar da data da compra inicial. A obrigação da TRIPP LITE sob esta garantia é limitada a reparar ou a substituir (ao seu critério) quaisquer produtos defeituosos.
