GridScan/Pro
5. Übersicht
Die Sender- und Emfängerleisten erzeugen ein Überwachungsfeld aus geraden und schrägen Infrarot- Lichtstrahlen von
bis zu 2.5 m Höhe.Bei Unterbrechung der Infrarot-Lichtstrahlen sendet der Ausgang ein Signal an die angeschlossene
Torsteuerung. Sobald das Überwachungsfeld wieder frei ist, wechselt der Zustand des Ausgangs wieder auf «frei».
Das System mit Torausblendung (Standardversionen, Kapitel 4.2) ist zum direkten Einbau in die Führungsschienen
vorgesehen. Wenn das Tor sich schliesst, erkennt GridScan/Pro das Tor als solches, und der Zustand des Ausgangs
wechselt nicht.

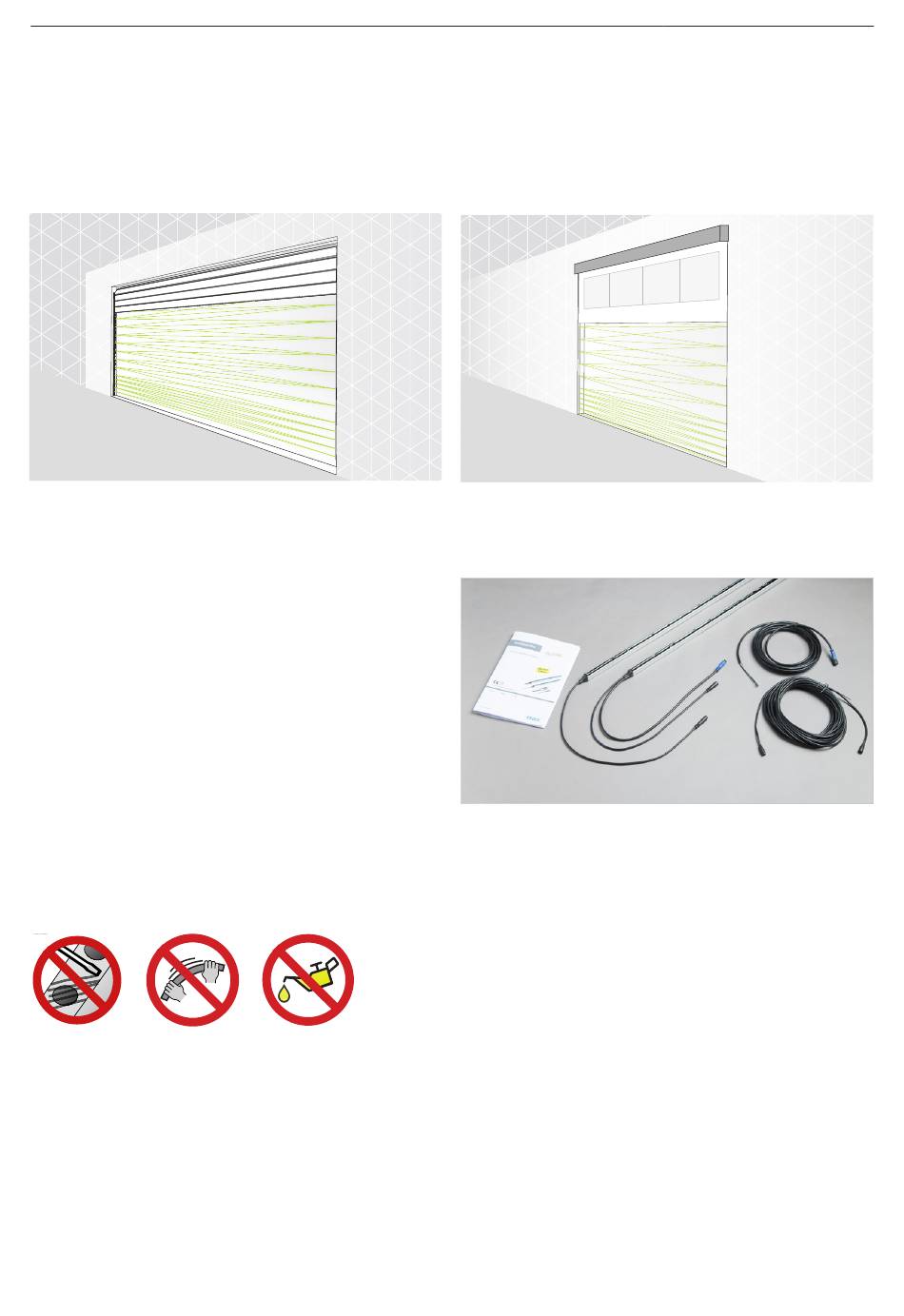

Abb 3: Sektionaltor mit Torausblendung
5.1

Lieferumfang

Der Lieferumfang von GridScan/Pro umfasst:
• 1 × GridScan/Pro Senderleiste (Tx)
• 1 × GridScan/Pro Empfängerleiste (Rx)
• 1 × Synchronisationskabel 10 m
• 1 × Anschlusskabel 5 m
• 1 × Montageanleitung
5.2

Allgemeine Sicherheitshinweise

© CEDES | 1.0
Abb 4: Schnellauftor mit Torausblendung
Abb 5: Typischer Lieferumfang von GridScan/Pro
 Optische Elemente nicht zerkratzen oder mit Farbe bemalen!
Keine zusätzlichen Löcher ins Profil bohren. Erst kurz vor der
Montage auspacken, um Beschädigungen zu vermeiden.
 Leisten nicht verbiegen oder verdrehen!
 Öl und Silikon können Kabel und Profile beschädigen.
Verunreinigungen vermeiden!
 Chemikalien können das Profil und die optischen Eigenschaften
beschädigen. Kontakt ist unbedingt zu vermeiden!
