SE

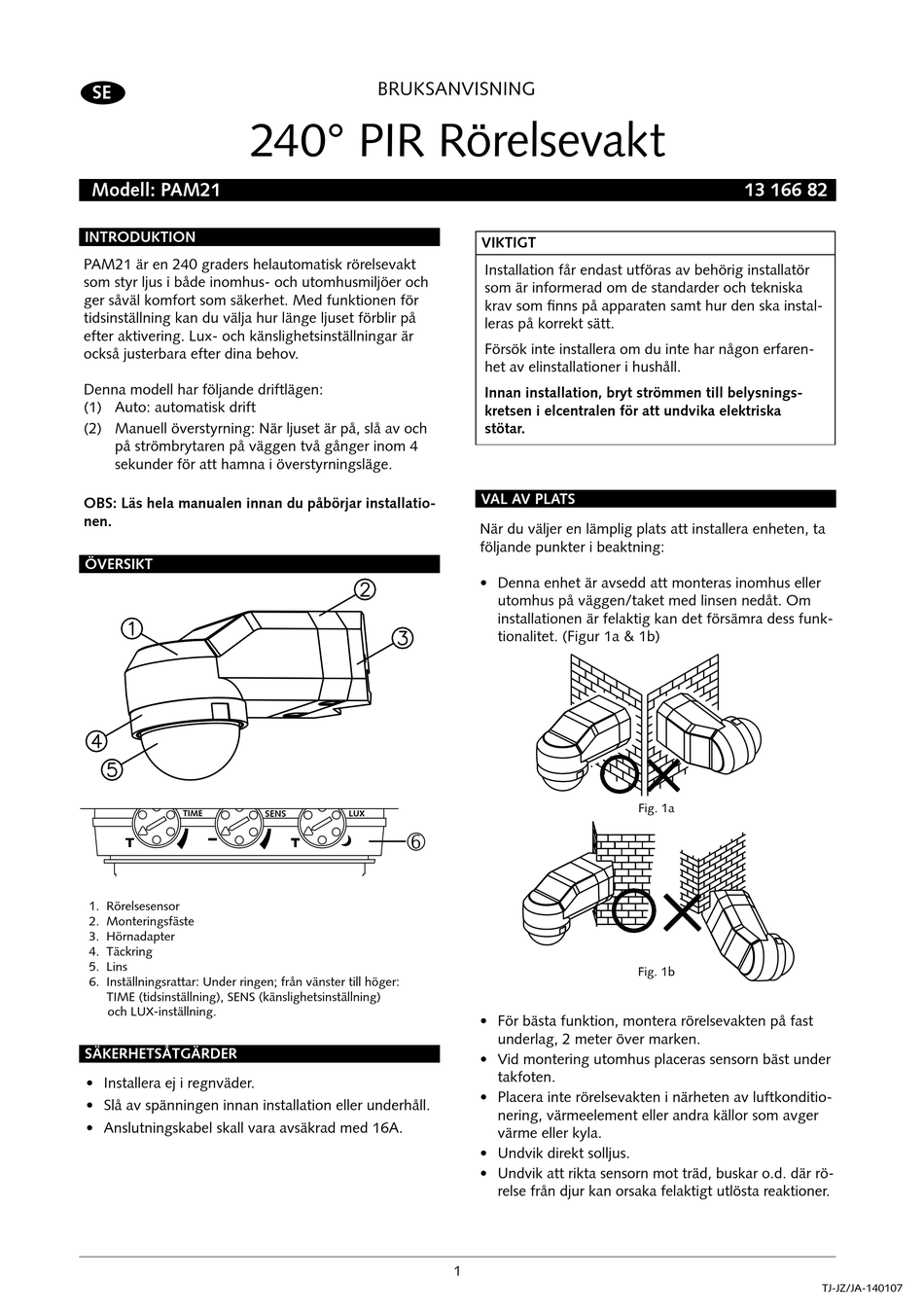

240° Pir rörelsevakt
Modell: PAM21
InTrOdukTIOn
PaM21 är en 240 graders helautomatisk rörelsevakt
som styr ljus i både inomhus- och utomhusmiljöer och
ger såväl komfort som säkerhet. Med funktionen för
tidsinställning kan du välja hur länge ljuset förblir på
efter aktivering. Lux- och känslighetsinställningar är
också justerbara efter dina behov.
Denna modell har följande driftlägen:
(1) auto: automatisk drift
(2) Manuell överstyrning: när ljuset är på, slå av och
på strömbrytaren på väggen två gånger inom 4
sekunder för att hamna i överstyrningsläge.
OBS: Läs hela manualen innan du påbörjar installatio-
nen.
ÖVErSIkT
1. rörelsesensor
2. Monteringsfäste
3. Hörnadapter
4. Täckring
5. Lins
6. inställningsrattar: under ringen; från vänster till höger:
TiME (tidsinställning), sEns (känslighetsinställning)
och LuX-inställning.
SäkErhETSåTgärdEr
• installera ej i regnväder.
• slå av spänningen innan installation eller underhåll.
• anslutningskabel skall vara avsäkrad med 16a.
Bruksanvisning
SEnS
VIkTIgT
installation får endast utföras av behörig installatör
som är informerad om de standarder och tekniska
krav som finns på apparaten samt hur den ska instal-
leras på korrekt sätt.
Försök inte installera om du inte har någon erfaren-
het av elinstallationer i hushåll.
Innan installation, bryt strömmen till belysnings-
kretsen i elcentralen för att undvika elektriska
stötar.
VAL AV PLATS
när du väljer en lämplig plats att installera enheten, ta
följande punkter i beaktning:
• Denna enhet är avsedd att monteras inomhus eller
utomhus på väggen/taket med linsen nedåt. Om
installationen är felaktig kan det försämra dess funk-
tionalitet. (Figur 1a & 1b)
• För bästa funktion, montera rörelsevakten på fast
underlag, 2 meter över marken.
• vid montering utomhus placeras sensorn bäst under
takfoten.
• Placera inte rörelsevakten i närheten av luftkonditio-
nering, värmeelement eller andra källor som avger
värme eller kyla.
• undvik direkt solljus.
• undvik att rikta sensorn mot träd, buskar o.d. där rö-
relse från djur kan orsaka felaktigt utlösta reaktioner.
1
13 166 82
Fig. 1a
Fig. 1b
TJ-JZ/JA-140107
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Malmbergs PAM21
Summary of Contents for Malmbergs PAM21
- Page 1 Modell: PAM21 13 166 82 InTrOdukTIOn VIkTIgT PaM21 är en 240 graders helautomatisk rörelsevakt installation får endast utföras av behörig installatör som styr ljus i både inomhus- och utomhusmiljöer och som är informerad om de standarder och tekniska ger såväl komfort som säkerhet. Med funktionen för krav som finns på...
-
Page 2: Installation
• Tänk på att rörelsevakten är mer känslig mot objekt som korsar bevakningsområdet och mindre känslig mot rörelse som rör sig direkt mot sensorn (se Fig. 2). Fig. 5 sEnsOr sEnsOr MinDrE kÄnsLig MEr kÄnsLig Fig. 2 • välj en plats för rörelsevakten som baseras på be- Fig. - Page 3 rÖD BLÅ • sätt på strömmen, sensorn tar cirka 90 sekunder att Brun värma upp. under denna period kan ljuset blinka till en gång. Efter uppvärmningen kommer ljuset att slås av och du kan utföra ett gångtest för att kontrollera att ljuset slår på.
- Page 4 är på, kommer nedräk- kapslingsklass iP55 ningen att börja om. a501111862r Malmbergs Elektriska aB, PO Box 144, sE-692 23 kumla, sWEDEn Phone: +46 (0)19 58 77 00 Fax: +46 (0)19 57 11 77 info@malmbergs.com www.malmbergs.com TJ-JZ/JA-140107...
- Page 5 240° Pir Liiketunnistin Malli: PAM21 13 166 82 JOhdAnTO TärkEää Tämä 240 asteen täysin automaattinen liiketunnistin asennuksen saa suorittaa ainoastaan valtuutettu ohjaa valoja sekä sisä- että ulkotiloissa tuoden asentaja, joka omaa tarvittavat tiedot ja taidot turvallisuutta ja mukavuutta. aika-asetus toiminnolla laitteen oikeaa asentamista varten.
- Page 6 • Huomioi että tunnistin on herkempi liikkeelle poikki valvonta-alueen kuin liikkeelle kohti tunnistinta (katso kuva 2). kuva. 5 TunnisTin TunnisTin vÄHEMMÄn HErkEMPi HErkkÄ kuva. 2 • valitse liiketunnistimelle paikka joka perustuu valvonta-alueeseen kuvan 3 mukaisesti. kuva. 6 LIITänTä (1) varmista että sähkövirta on poiskytketty. (2) irrota asennuskiinnike ruuvaamalla irti nähtynä...
- Page 7 PunainEn sininEn • kytke virta päälle, tunnistimen lämpeneminen kestää ruskEa noin 90 sekuntia. Tänä aikana valo saattaa vilkkua kerran. Lämpenemisen jälkeen valo sammuu ja nyt voit tehdä kävelytestin tarkistaaksesi että valo syttyy. näin varmistat että kytkentä on oikein tehty ja valaistus toimii.
-
Page 8: Tekniset Tiedot
Huomioi, että mikäli valon käyttölämpötila 20°C - 40°C ollessa kytkettynä havaitaan liikettä, alkaa paloaika uudelleen alusta. suojausluokka Luokka ii kotelointiluokka iP55 a501111862r Malmberg Elektro Oy, Juhanilantie 1, 01740 vanTaa Puh: 09-855 34 30 Fax: 09-855 34 340 malmbergs@malmberg-elektro.fi www.malmbergs.com TJ-JZ/JA-140107... -
Page 9: Choosing The Mounting Location
Model: PAM21 13 166 82 InTrOduCTIOn IMPOrTAnT PaM21 is a 240 degree standalone motion sensor with installation must be performed by skilled technicians fully automatic indoor and outdoor security/courtesy who are informed about the standards and technical lighting control. an adjustable timer lets you select how requirements of the appliance and its proper instal- long the light stays on after activation. -
Page 10: Wiring Instructions
• The motion sensor is more sensitive to objects mov- ing across its field of detection. it is less sensitive to objects moving directly towards the sensor head. (FigurE 2) Figure 5 sEnsOr sEnsOr LEss sEnsiTivE MOrE sEnsiTivE Figure 2 •... - Page 11 BLuE • Turn the power on, and the sensor will take about BrOWn 90 seconds to warm up. During the period the light may flash one time. after warm-up, the light will turn off and you may take a walk test and the light will turn on.
-
Page 12: Troubleshooting
Protection Degree iP55 ing will be reset. a501111862r Malmbergs Elektriska aB, PO Box 144, sE-692 23 kumla, sWEDEn Phone: +46 (0)19 58 77 00 Fax: +46 (0)19 57 11 77 info@malmbergs.com www.malmbergs.com...
