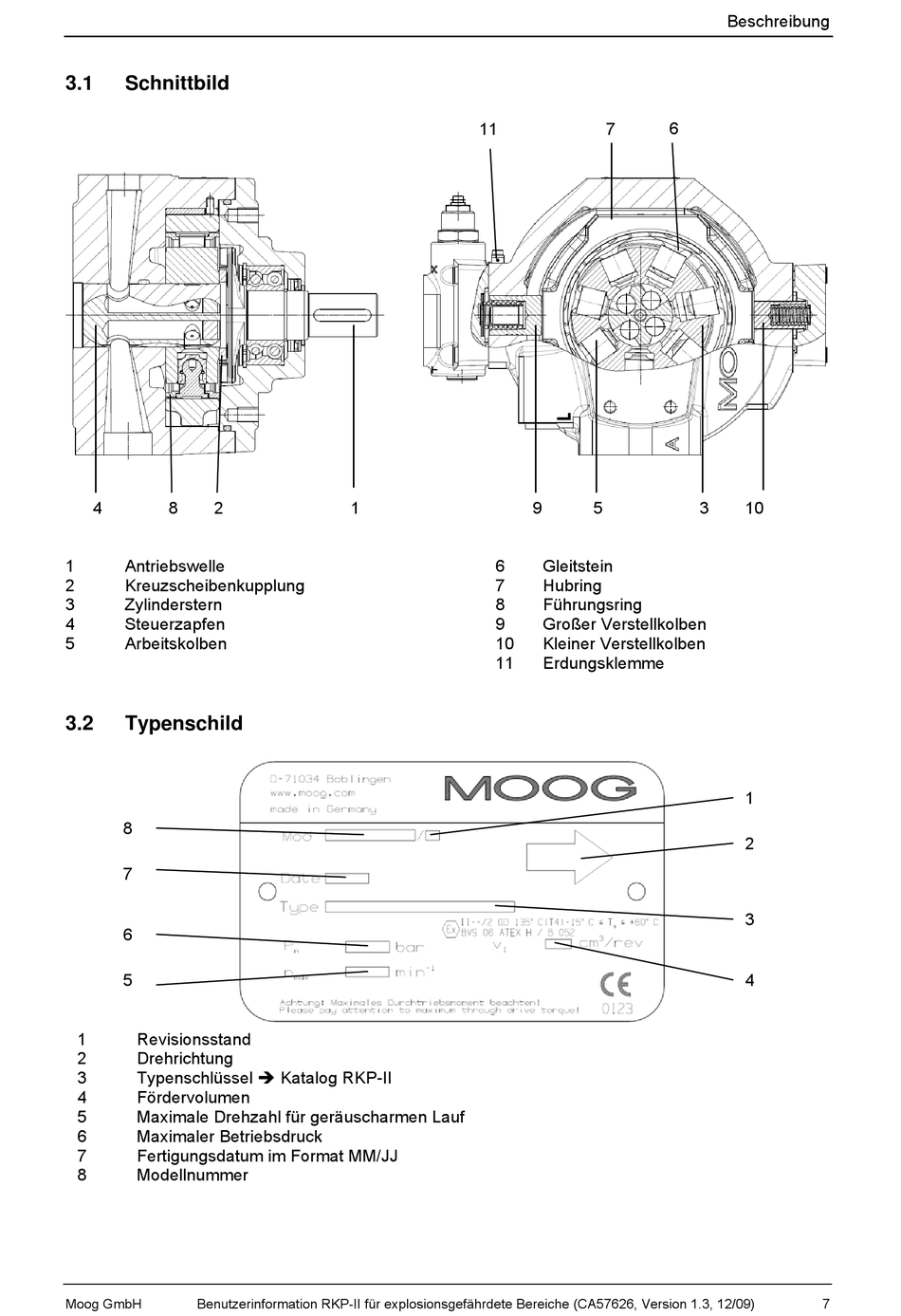

Schnittbild; Typenschild - Moog RKP-II User Manual

3.1

Schnittbild

4 8 2
1 Antriebswelle
2 Kreuzscheibenkupplung
3 Zylinderstern
4 Steuerzapfen
5 Arbeitskolben
3.2

Typenschild

8
7
6
5
1 Revisionsstand
2 Drehrichtung
3 Typenschlüssel  Katalog RKP-II
4 Fördervolumen
5 Maximale Drehzahl für geräuscharmen Lauf
6 Maximaler Betriebsdruck
7 Fertigungsdatum im Format MM/JJ
8 Modellnummer
Moog GmbH Benutzerinformation RKP-II für explosionsgefährdete Bereiche (CA57626, Version 1.3, 12/09)
11
1
6
7
8
9
10
11
7 6
9 5 3
Gleitstein
Hubring
Führungsring
Großer Verstellkolben
Kleiner Verstellkolben
Erdungsklemme
Beschreibung
10
1
2
3
4
7
