HASE Pino Installation Manual

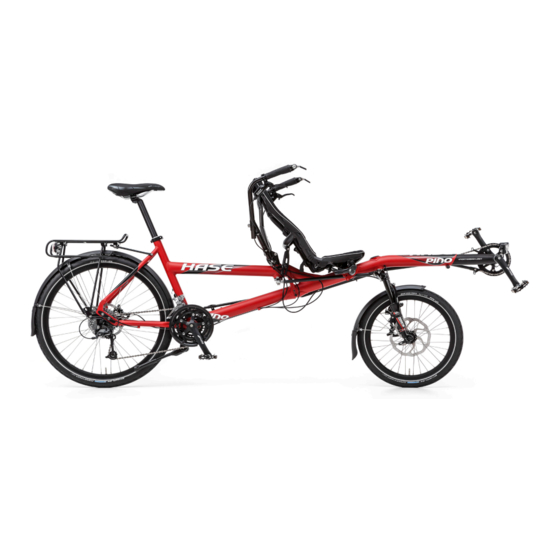

Kindertretlager Pino
Kindertretlager Kindertretlager Kindertretlager Kindertretlager
Das Kindertretlager kann sekundenschnell mit wenigen Handgriffen an- und abgebaut werden. Mit dem
Kindertretlager können Kinder ab einer Größe von ca. 1,00 Meter auf dem Pino vorne mitfahren. Dies
ermöglicht ihnen auch mit kleinen Kindern eine Radtour zu unternehmen. Der Clou, das Kind muß sich
nicht länger im Anhänger oder auf dem Kindersitz langweilen, sondern ist voll integriert am
Fahrgeschehen. Der freie Blick nach Vorn und das gemeinsame tretten ist die Freude am Fahren.

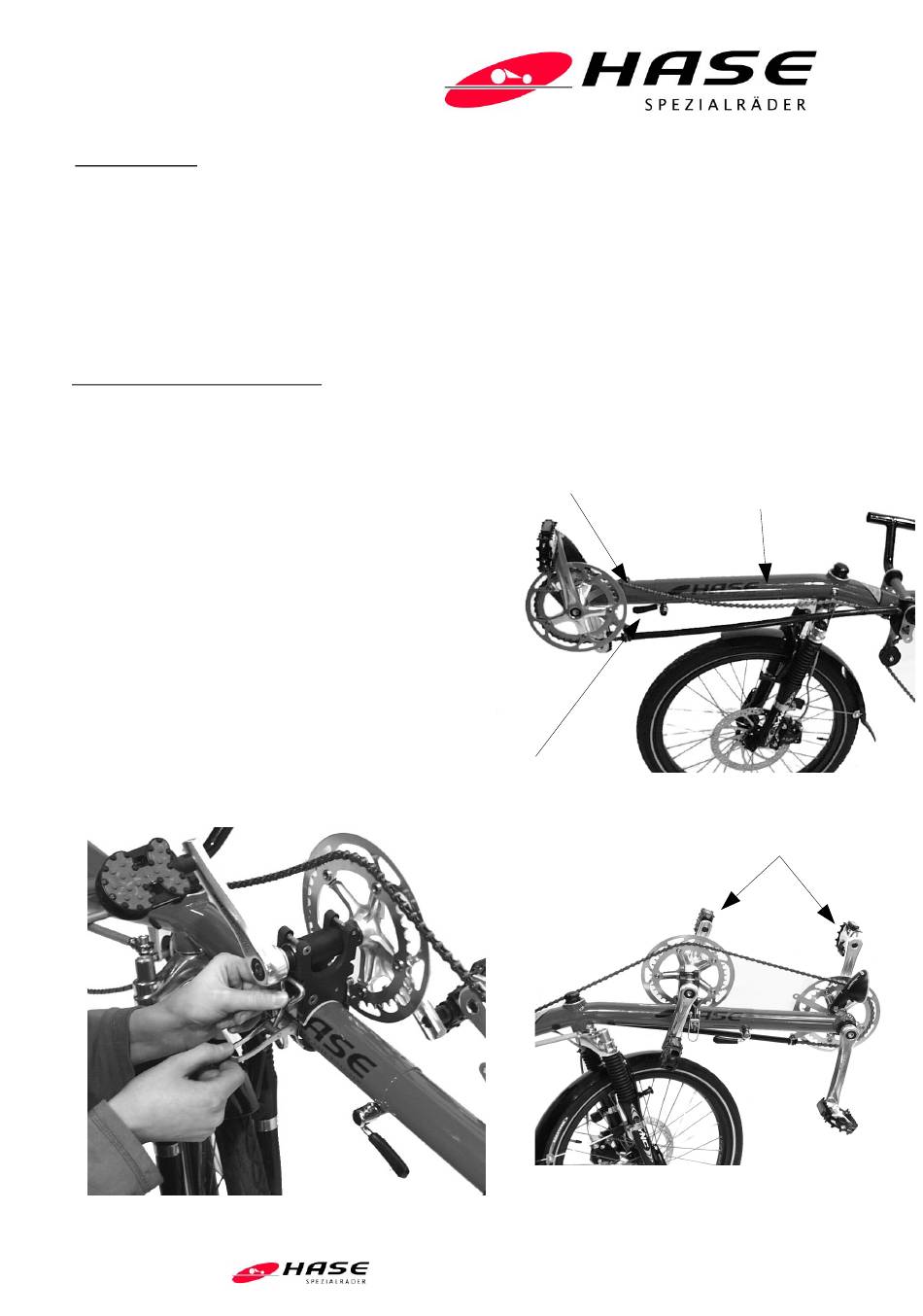

Aufsetzen des Kindertretlagers: Aufsetzen des Kindertretlagers:
Aufsetzen des Kindertretlagers: Aufsetzen des Kindertretlagers:
So einfach geht´s. Lösen Sie den Schnellspanner. Schieben
Sie den Vorbau so weit in den Rahmen, bis die Kette
deutlich sichtbar durchhängt (Bild rechts). Legen Sie dann
das Kindertretlager entsprechend der Beinlänge Ihres
Kindes auf den Rahmen auf. Verschließen Sie den
Schließmechanismus des Tretlagers wie in der Abbildung
unten links dargestellt. Wenn das Kindertretlager
aufgesetzt und befestigt ist, legen Sie einfach die Kette
über den Zahnkranz der Kinderkurbel und ziehen den
Vorbau wieder heraus, bis die Kette gespannt ist. Achten
Sie dabei darauf, dass die beiden Kurbeln gleich stehen und
beide Kettenblätter die gleiche Zähnezahl haben (Bild
unten rechts). Ist dies nicht der Fall können die Kurbeln
kollidieren.
Ziehen Sie im Anschluss den Schnellspanner wieder fest.
Die Demontage erfolgt in der umgekehrten Reihenfolge.
Vorbau Vorbau Vorbau Vorbau
Schnellspanner Schnellspanner Schnellspanner Schnellspanner
www.hasebikes.com / Hiberniastr. 2 / D-45731 Waltrop
Tel: 02309 78 25 8-2 / Fax:-6
Hauptrahmen Hauptrahmen Hauptrahmen Hauptrahmen
Die Kurbel müssen in der gleichen
Position stehen (Kollisionsgefahr)
