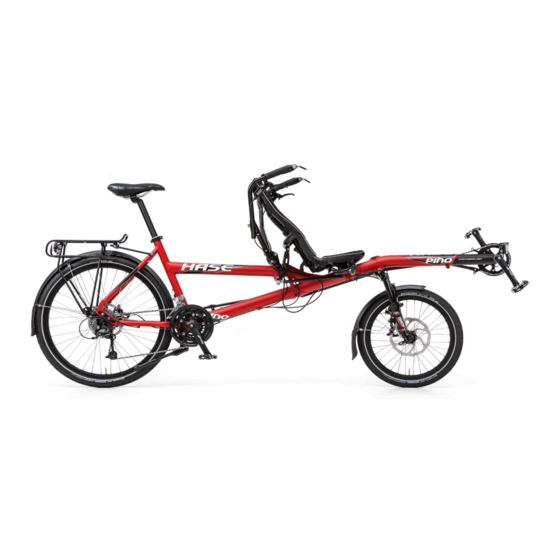

Freilaufarretierung - Pino
Mit der Freilaufarretierung kann der Freilauf blockiert werden um das
unabhängige Treten des Vorder- und Hintermanns am Pino zu
sperren.
Folgende Teile muss die Lieferung
enthalten
1x Aluschiene
1x Schwarzer Kunststoff Exzenter
2x Kettenblattschrauben 14mm lang
1x M8 x 20
Montage der Halterung
Die Aluschiene der Arretierung wird einmalig
am hintern Kettenblatt montiert und bleibt
dort, auch wenn die Arretierung nicht benutzt
wird.
Zur Montage wird die Halterung an der Aussen-
seite der hintern linken Kettenradgarnitur (die
mit dem Freilauf) montiert. Achten Sie dabei
darauf dass Sie hierfür die miteglieferten langen
Kettenblattschrauben benutzen um einen festen
Sitz zu gewährleisten. Die Senklöcher müssen
nach außen zeigen, sodass die Schraubenköpfe
darin versinken, wie auf dem Bild rechts
sehen ist.
Montage des Exzenters
Zur Arretierung wird nun der schwarze Kunst-
stoff- Exzenter mit der Aluschiene verschraubt.
Durch seine exzentrische Bauform kann die
Kurbel fest fixiert werden. Drehen sie hierzu
den Kunst-stoff- Exzenter im Uhrzeigersinn
soweit, bis er der Kurbel kein Hin- und
Herbewegen mehr ermöglicht. Nun ziehen sie
die Schraube an -
Möchten
sie
wieder
fahren?Schrauben Sie einfach den Exzenter ab!
Hase-Spezialräder / Hiberniastr.2 / D-45731 Waltrop
Tel.:++49 (0)2309 78 25 82 / Fax: ++49 (0)2309 78 25 86
www.hasebikes.com
der Freilauf ist blockiert.
einmal
mit
Freilauf
info@hasebikes.com
Lange
zu
Kettenblattschrauben in
den dafür vorgesehenen
Senklöchern
Exzenter so drehen
dass kein Spalt
zwischen Kurbel und
Exzenter ist
Waltrop, März 04
