刃先調整器（OPT-C0240） 取扱説明書

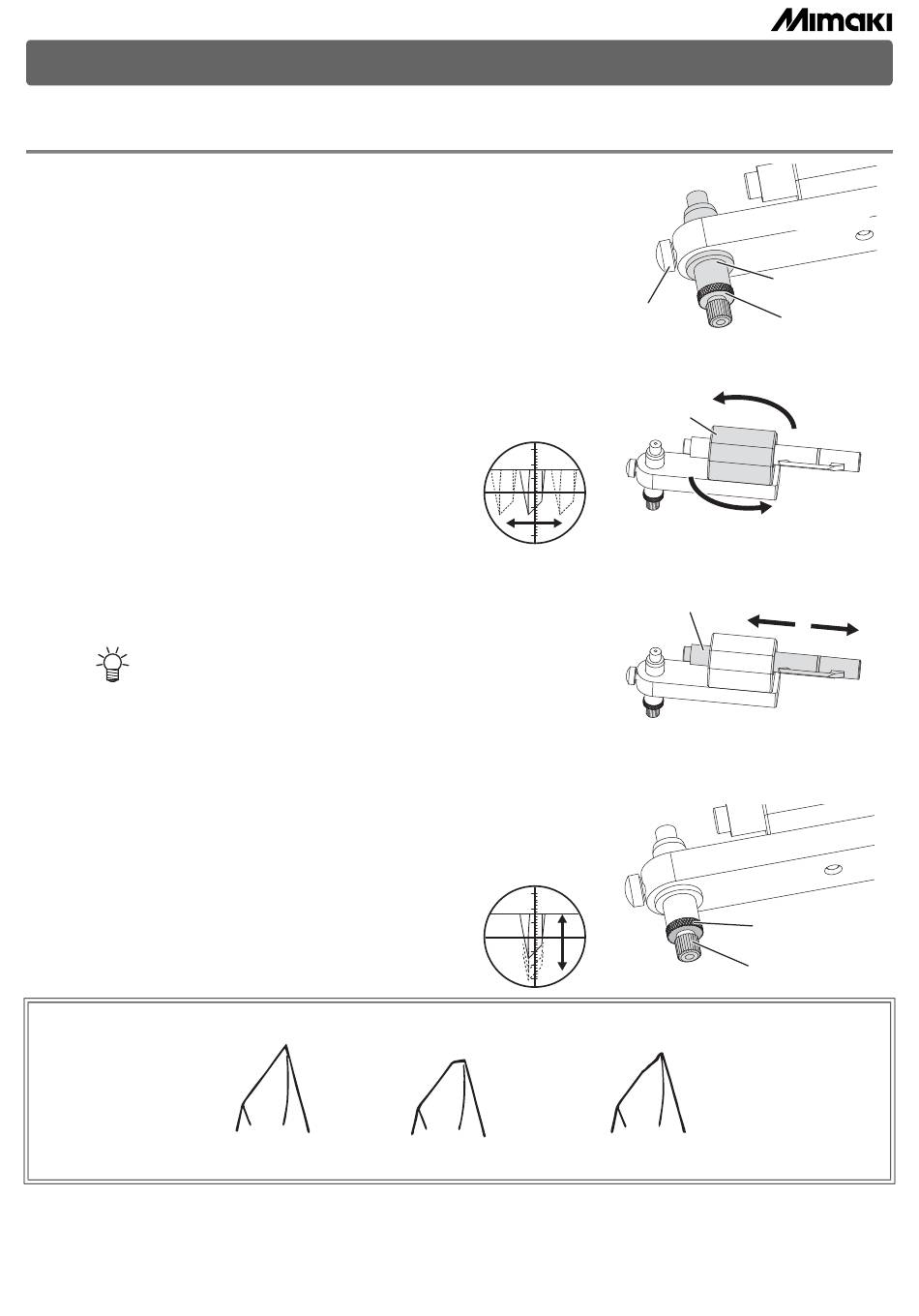

調整の手順
1
カッターホルダーを刃先調整器に突き当てて取り付け、 止め
ネジを締める。
2
刃先の見やすい位置にルーペを動かす。
• ルーペホルダーは左右に回転します。
3
ルーペを前後に動かして、ピントを合わせる。
• 目盛線が垂直でない場合は、ルーペを回して調節してく
ださい。
4
ロックナットを緩め、刃先調整ノブを回して刃先出し量を調
整する。
• スケールの 1 目盛りは 0.05mm です。
• 調整が終わったらロックナットを締めてください。
刃先の状態について
未使用の状態です
© 2020 MIMAKI ENGINEERING CO., LTD.
刃先が欠けています
D203489-10-24042020
止めネジ
カッターホルダー
ルーペホルダー
ルーペ
ロックナット
刃先調整ノブ
シートの当たる部分から
摩耗がはじまります。
刃先が摩耗しています
刃先調整器
突き当てる
KM
