Sicherheitshinweis:
Vor dem Öffnen des Gerätes immer Spannungsfreiheit herstellen und diese vor dem
hantieren am offenen Gerät überprüfen!
Manipulationen am Aquastar sind für die Bedienperson strengstens verboten und dürfen nur
von geschultem und befugtem Personal vorgenommen werden.
Beim Umbau an Geräten von nicht ausdrücklich durch die Firma Praher autorisierten und
geschulten Personen oder Unternehmen verfällt die Gewährleistung da unsachgemäße
Reparaturen Beschädigungen am Produkt hervorrufen können und somit den sicheren
Betrieb gefährden können.
Achtung!
Platinen sind hochempfindliche Komponenten und dürfen
lediglich unter ESD Bedingungen berührt und entsprechend getauscht
werden.
 Elektrische Spannung vom Aquastar nehmen
 Deckel öffnen
 Auf Spannungsfreiheit prüfen
 Bei Comfort 230 Netzteil abnehmen. Dabei die Hauptplatine
festhalten damit sich diese nicht verformt (Abb. 4)
 Motor, Pumpenendschalter, Versorgung und Rückmeldung
abklemmen
 Vier Schrauben an der Hauptplatine lösen
(Achtung, die Schrauben sind versiegelt)
 Alte Platine aus dem Gehäuse entfernen
 Folientastatur und Druckschalter ausstecken (Abb. 2)
 Folientastatur und Druckschalter an der neuen Hauptplatine
richtig einstecken (Abb. 2)
 Beim Einstecken der Folientastatur bitte darauf achten,
dass der innere rechte Pin frei bleibt und der innere
Stecker auf der linken Seite mit dem Äußeren abschließt
(Abb. 3)
 Neue Platine in das Gehäuse einbringen
 Die Befestigungsschrauben einschrauben und mit 0,3 Nm
festschrauben
 Motor anklemmen, blau an Klemme „bl" rot an Klemme „rt"
Praher Plastics Austria GmbH
Poneggenstraße 5 . 4311 Schwertberg . Austria . T +43 (0)7262 / 61178-0 . F +43 (0)7262 / 61203
office@praherplastics.com . www.praherplastics.com . Geschäftsführer: Ing. Winfried Praher, Dr. Rainer Pühringer
Handelsregister Linz FN 318033 x . DVR 058131 . UID-Nr. ATU64509623 . EORI-Nr. ATEOS1000006881

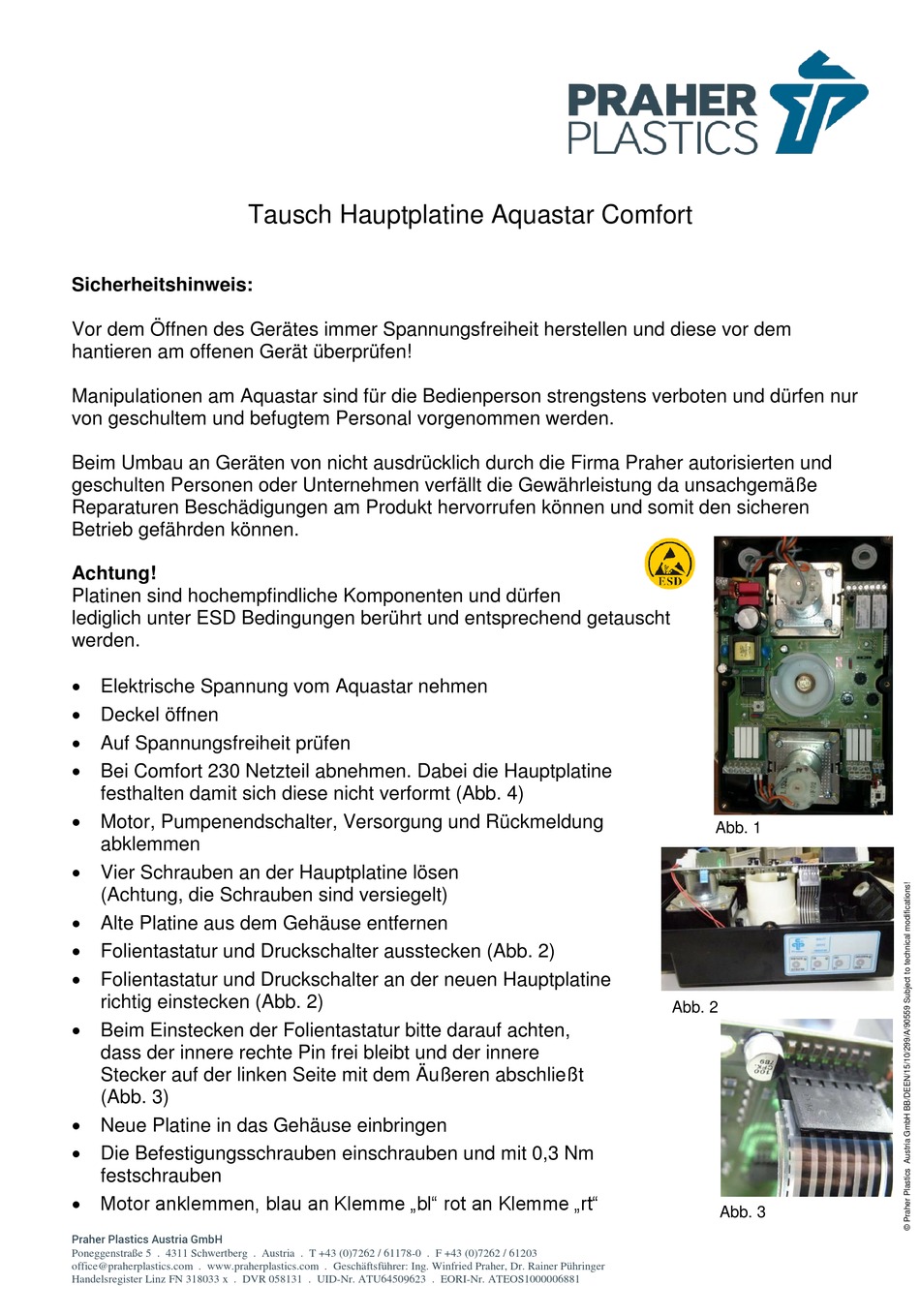

Tausch Hauptplatine Aquastar Comfort
Abb. 1
Abb. 2
Abb. 3
