Praher Plastics Aquastar MP6 pos Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Zertifiziert nach
certified acc. to
EN ISO 9001:2008

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Aquastar MP6 pos and is the answer not in the manual?

Questions and answers

Related Manuals for Praher Plastics Aquastar MP6 pos

Summary of Contents for Praher Plastics Aquastar MP6 pos

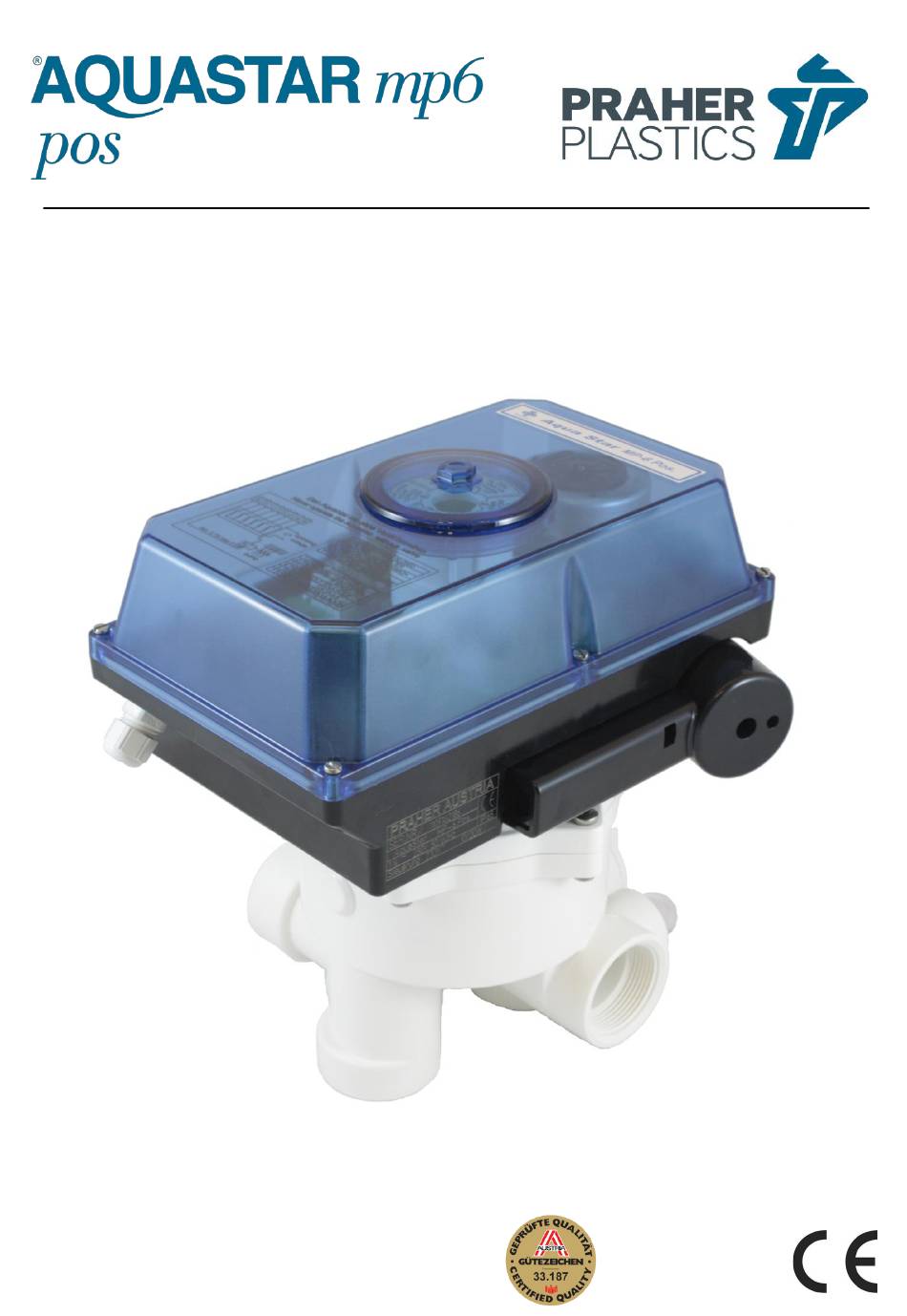

  • Page 1 Zertifiziert nach certified acc. to EN ISO 9001:2008...

  • Page 2: Table Of Contents

    INHALTSÜBERSICHT Urheberrecht Vorwort zu Bedienungsanleitung Gewährleistungs- und Haftungsansprüche Arbeitssicherheitshinweise Sicherheitshinweise Restrisiken Gefährdung durch Strom Gefährdung durch menschliches Fehlverhalten Gefährdung durch Strom bei Reinigungsarbeiten Allgemein Bestimmungsgemäße Verwendung Montage Funktions- und Installationsschema für Praher 6-Wege Ventile Elektrischer Anschluss Abmessungen Explosionszeichnung Aquastar MP6 230/24V Handnotbetätigung Demontage Montage...
  • Page 3 www.praherplastics.com...

  • Page 4: Urheberrecht

    Urheberrecht Die Bedienungsanleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte unter Vorbehalt der Praher Plastics Austria GmbH. Die Bedienungsanleitung ist für die Bedienperson bestimmt. Die Vervielfältigung, Reproduktion oder Übersetzung dieser Dokumente in andere Sprachen, ganz oder teilweise, bedarf der ausdrücklichen Genehmigung durch die Praher Plastics Austria GmbH.

  • Page 5: Gewährleistungs- Und Haftungsansprüche

    Gewährleistungs- und Haftungsansprüche Gewährleistungs- und Haftungsansprüche bei Personen- und Sachbeschädigung sind ausgeschlossen, wenn sie auf einen oder mehrere der folgenden Ursachen zurückzuführen sind.  Nicht bestimmungsgemäße Verwendung des Aquastar  Unsachgemäßes Montieren, in Betrieb nehmen, Bedienen und Warten des Aquastar ...
  • Page 6  Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise beachten, die in dieser Bedienungsanleitung enthalten sind.  Die Installationsarbeiten dürfen nur von einem befugten und konzessionierten Elektroinstallateur oder Elektrounternehmen durchgeführt werden.  Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt werden, es sein denn, sie werden durch einen für ihre Sicherheit zuständigen Person beaufsichtigt oder erhielten von ihr...

  • Page 7: Restrisiken

    Reinigungsarbeiten am Aquastar dürfen nur im spannungslosen Zustand durchgeführt werden. Allgemein Praher Plastics Austria Aquastar Steuerungen sind hochwertige technische Produkte, die mit großer Genauigkeit und nach modernsten technischen Fertigungsmethoden hergestellt werden. Sollten trotzdem berechtigte Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben. Für das Gerät gilt eine Gewährleistung nach geltendem EU-Recht.

  • Page 8: Montage

    Montage Geräteinstallation - Installation des Ventils Binden sie das Ventil entsprechend der Beschriftung und der folgenden Skizze in die Rohrleitung ein. Verwenden sie Übergangsverschraubungen. Dichten sie bei Gewindeanschlüssen nur mit Teflonband ab. Das Gerät ist zwar in jeder Lage funktionsfähig, darf jedoch nicht mit dem Stellantrieb nach unten montiert werden. Bei einem Niveauunterschied von mehr als 3 Meter im System und Speicher, sollten Absperr- oder Rückschlagventile eingebaut werden.

  • Page 9: Elektrischer Anschluss

    10 Elektrischer Anschluss Motor S1 - Endschalter GESCHLOSSEN S2 - Endschalter FILTERN S3 - Endschalter RÜCKSPÜLEN S4 - Endschalter NACHSPÜLEN S5 - Endschalter ENTLEEREN S6 - Endschalter PUMPE S7 - Endschalter ZIRKULIEREN Motor nur bei 3" Ventil 24 / 230V AC 50/60Hz Versorgungsspannung für Filterpumpe...

  • Page 10: Abmessungen

    11 Abmessungen 1 ½“ 2“ 3“ 99,5 29,5 85,5 61,5 163,5 87,5 www.praherplastics.com...

  • Page 11: Explosionszeichnung Aquastar Mp6 230/24V

    12 Explosionszeichnung Aquastar MP6 230/24V 2. Motor nur bei MP6 3“ 1. Schauglas + O-Ring 2. Deckel für Superstar 3. SK-Schraube 4. Notgriff 5. Ventildeckel 6. O-Ring - Gehäuse- deckel 7. Ventil 8. Platine 9. Pumpenendschalter 10. Getriebemotor 11. O-Ringe Ventilteller 12.

  • Page 12: Handnotbetätigung

    13 Handnotbetätigung Einsatz bei Stromausfall oder Steuerungsproblemen 1. Vor jeder Betätigung der Handnot, Ventil von Stromkreis trennen Steuerkabel zum Ventil unterbrechen 2. Systemdruck im Ventil absenken (Pumpe abschalten, auf eventuell vorhandene Wassersäulen achten und Kugelhähne schließen) 3. Betätigung der Handnot siehe nachstehende Skizze ACHTUNG Handnotbetätigung ist der Systemdruck des Ventils abzusenken...

  • Page 13: Montage

    15 Montage Achtung: Bei der Montage des Aquastar ist die Mittelschraube (Bild 7) mit minimal 10Nm anziehen damit keine Fehlfunktion auftreten kann und das Schauglas (Bild 9) handfest anziehen um die Dichtheit des Aquastar MP6 zu gewährleisten! www.praherplastics.com...

  • Page 14: Fehlerbehebung

    16 Fehlerbehebung  Antrieb dreht ständig im Kreis ohne eine Position anzufahren o Gerät wurde zugehörigen Ventil  Zur Reparatur senden da in diesem Fall bereits ein Defekt vorliegt  Teller hebt schwer oder Antrieb läuft unregelmäßig bzw. Strömungsgeräusche sind zu vernehmen o Die Pumpe wird beim Anheben des Ventiltellers nicht ausgeschaltet ...
  • Page 15 Notizen www.praherplastics.com...
  • Page 16 Table of Contents Copyrights Introduction to operation manual Warranty and liability Instructions for safety at work Safety instructions Residual Risk Hazard generated by current Hazard generated by human error Hazard generated by current during cleaning work General Directions for use Assembly Function- and installation diagram Connection diagram...
  • Page 17 www.praherplastics.com...

  • Page 18: Copyrights

    This operation manual is designed for use by operating personnel only. Copying, reproduction or translation of the present document into other languages in whole or in part is subject to express written permission by Praher Plastics Austria GmbH. © 2015 Praher Plastics Austria GmbH Knowledge of the instructions contained in this operation manual is indispensable for preventing failure and ensuring faultless operation of the Aquastar.

  • Page 19: Warranty And Liability

    Warranty and liability Warranty and liability claims in the context of damage to person or property shall be excluded where such damage results from one or several of the causes listed below:  Improper use of the Aquastar  Improper installation, putting into operation, operation and maintenance of the Aquastar ...
  • Page 20  This equipment is not intended for it by persons (including children) with reduced physical, sensory or mental abilities or for lack of experience and/or for lack of knowledge to be used it is, it by a person responsible for their security is supervised or received from it instructions, how the equipment is to be used.

  • Page 21: Residual Risk

    Residual Risk 6.1 Hazard generated by current Manipulation of the Aquastar by operating staff is strictly prohibited and may only be performed by duly authorized staff, qualified for electrical work. Compliance with the corresponding instruction and prohibition signs is required. 6.2 Hazard generated by human error The operating staff must be instructed in regard to the residual danger resulting from electricity and familiarized with correct operation.

  • Page 22: Assembly

    Assembly Device installation – installation of the valve Install the valve in the conduit according to the labeling and the sketch below. Use adapter unions. Threaded connections should be sealed only with Teflon strip. Although the device is functional in any position, it must not be installed with the actuator facing down. If the difference in level between system and tank exceeds 3 meters, stop valves or non-return valves should be installed to prevent severe damage to the actuator and the valve due to excessive pressure and flow.

  • Page 23: Connection Diagram

    10 Connection diagram Motor S1 .. Limit switch CLOSED S2 .. Limit switch FILTER S3 .. Limit switch BACKWASH S4 .. Limit switch RINSE S5 .. Limit switch WASTE S6 .. Limit switch PUMP S7 .. Limit switch RECIRCULATE Motor nur bei 3"...

  • Page 24: Dimensions

    11 Dimensions 1 ½“ 2“ 3“ 99,5 29,5 85,5 61,5 163,5 87,5 www.praherplastics.com...

  • Page 25: Exploded View Drawing Aquastar Mp 230/24V

    12 Exploded view drawing Aquastar MP 230/24V motor only in MP6 3“ 1. inspection glas + O-ring 2. cover for Aquastar 3. screw 4. emergency grip 5. Valve cover 6. O-ring 7. Valve 8. board 9. pumping limit switch 10. motor 11.

  • Page 26: Emergency Handle

    13 Emergency handle In case of power loss or control problems: 1. Prior to using the emergency handle disconnect the valve from the power supply. Interrupt the control cables to the valve. 2. Lower the system pressure (switch off pump, close ball valves, mind possible water columns) 3.

  • Page 27: Installation

    15 Installation Attention: During installation screw tight the centre screw with a minimum torque of 10Nm (pict 7) to secure the functionality and screw the sight glass hand-tight in the lid (pict. 9) in order to secure tightness of the Aquastar mp6 www.praherplastics.com...

  • Page 28: Troubleshooting

    16 Troubleshooting  The drive rotates continually without approaching a position o Device was driven without matching valve  Please return for repair; damage has already occurred in this case  The disk is not lifting freely, or the drive is not running smoothly, or flow noises can be heard o The pump does not switch off on lifting the valve disk ...
  • Page 29 Notes Notizen www.praherplastics.com...
  • Page 30 Notes Notizen www.praherplastics.com...
  • Page 31 Notes Notizen www.praherplastics.com...
