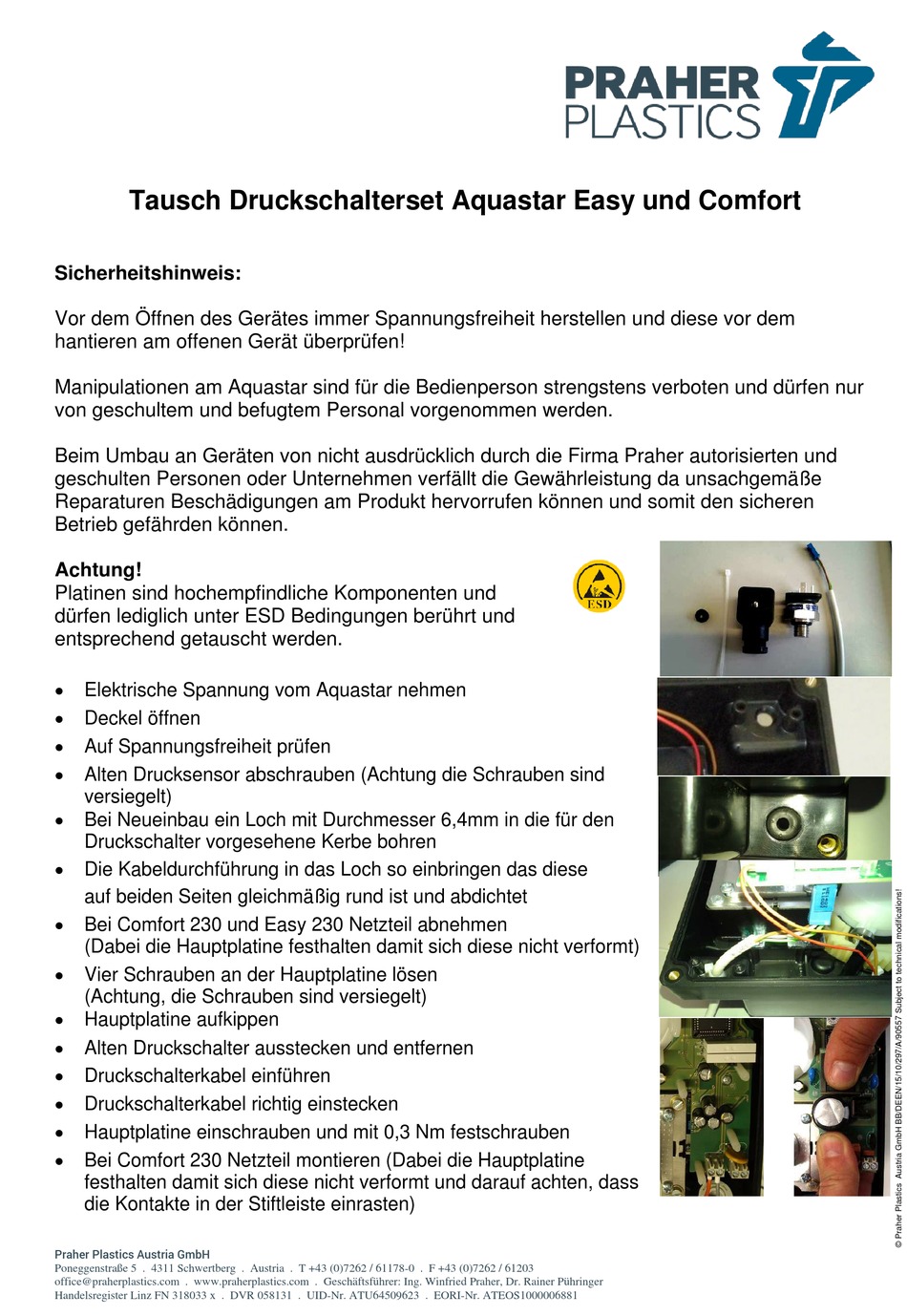

Praher Plastics Aquastar Easy Replacement Manual

Tausch Druckschalterset Aquastar Easy und Comfort
Sicherheitshinweis:
Vor dem Öffnen des Gerätes immer Spannungsfreiheit herstellen und diese vor dem
hantieren am offenen Gerät überprüfen!
Manipulationen am Aquastar sind für die Bedienperson strengstens verboten und dürfen nur
von geschultem und befugtem Personal vorgenommen werden.
Beim Umbau an Geräten von nicht ausdrücklich durch die Firma Praher autorisierten und
geschulten Personen oder Unternehmen verfällt die Gewährleistung da unsachgemäße
Reparaturen Beschädigungen am Produkt hervorrufen können und somit den sicheren
Betrieb gefährden können.
Achtung!
Platinen sind hochempfindliche Komponenten und
dürfen lediglich unter ESD Bedingungen berührt und
entsprechend getauscht werden.

Elektrische Spannung vom Aquastar nehmen

Deckel öffnen

Auf Spannungsfreiheit prüfen

Alten Drucksensor abschrauben (Achtung die Schrauben sind
versiegelt)

Bei Neueinbau ein Loch mit Durchmesser 6,4mm in die für den
Druckschalter vorgesehene Kerbe bohren

Die Kabeldurchführung in das Loch so einbringen das diese
auf beiden Seiten gleichmäßig rund ist und abdichtet

Bei Comfort 230 und Easy 230 Netzteil abnehmen
(Dabei die Hauptplatine festhalten damit sich diese nicht verformt)

Vier Schrauben an der Hauptplatine lösen
(Achtung, die Schrauben sind versiegelt)

Hauptplatine aufkippen

Alten Druckschalter ausstecken und entfernen

Druckschalterkabel einführen

Druckschalterkabel richtig einstecken

Hauptplatine einschrauben und mit 0,3 Nm festschrauben

Bei Comfort 230 Netzteil montieren (Dabei die Hauptplatine
festhalten damit sich diese nicht verformt und darauf achten, dass
die Kontakte in der Stiftleiste einrasten)
