Konig & Meyer 26772 Instructions

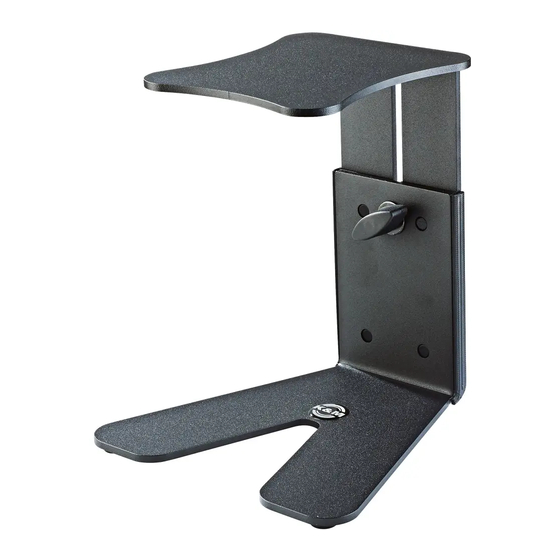

26772 Monitor Tischstativ
Optisch ansprechendes Tischstativ für Studiomonitore und Lautsprecher
- Stufenlose Höhenverstellung zwischen 167 und 254 mm
- Verstellbar von Hand ohne Einsatz von Werkzeug
- Rutschfester Stand und zugleich entkoppelt dank der jeweils
- vier Gummi-Auflagen an Boden– und Auflageplatte.
- Empfohlene max. Belastung bis zu 15 kg
- Auflagefläche B x T: 150 x 170 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anlei tung
informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. zentrische Belastung: 15 kg
- Der Untergrund muss tragfähig und eben sein.
- Monitor zentrisch platzieren (Zustand regelmäßig prüfen)
- Änderungen am Stativ (Position, Höhe) stets im
- unbelasteten Zustand vornehmen
- Die Möglichkeit das Produkt zu verstellen birgt naturgemäß
- Einklemmgefahren: umsichtige Handhabung ist daher unverzichtbar
AUFBAUANLEITUNG

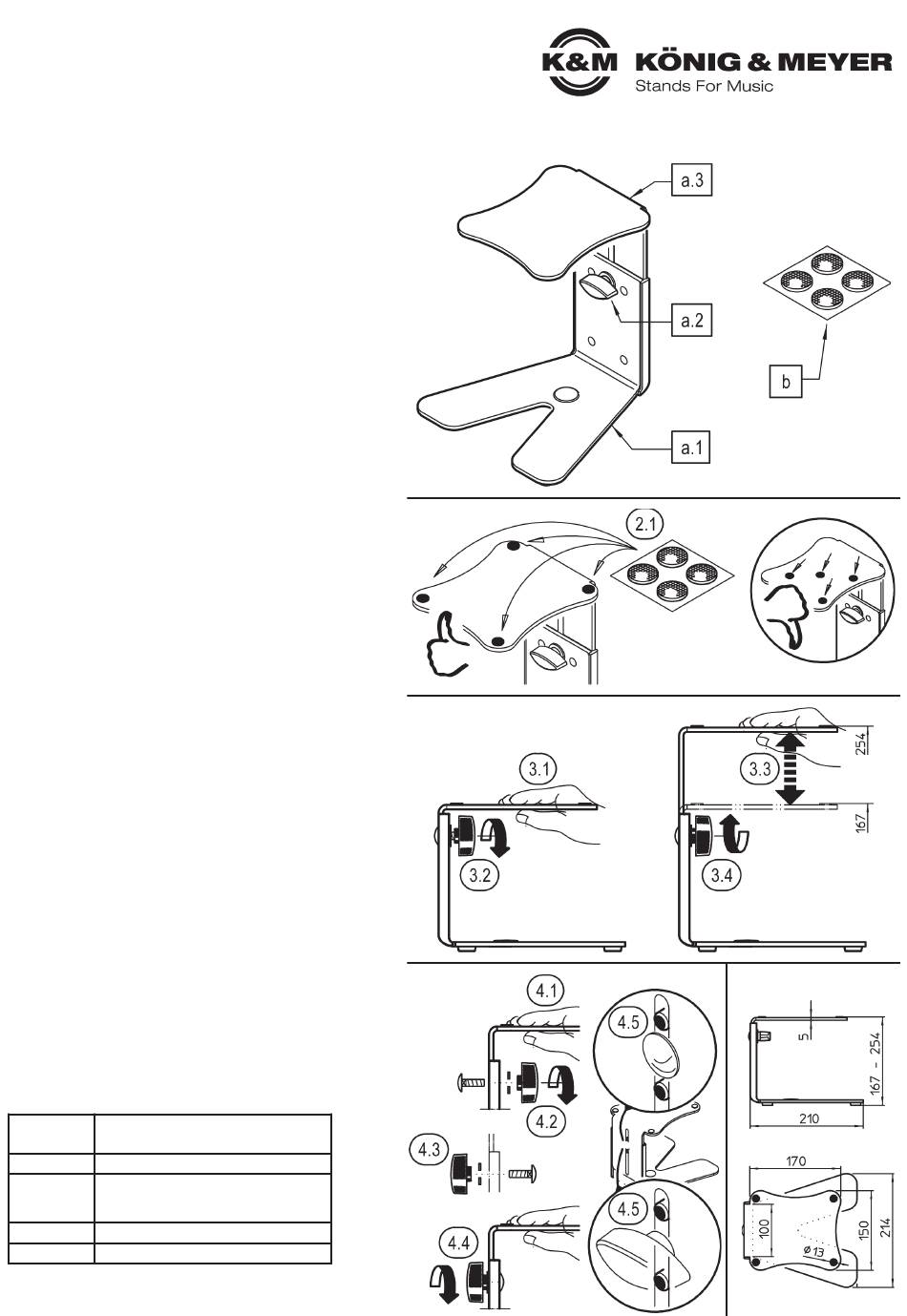

1. BESTANDTEILE
a. STATIV: a.1 Fußplatte - a.2 Klemmelemente - a.3 Auflageplatte
b. GUMMISCHONER: Streifen mit 4 selbstklebenden Gumminoppen ø 13 mm
2. MONTAGE
Das Monitor-Tischstativ ist bereits komplett vormontiert.
2.1 Lediglich die 4 Gummischoner b für den Monitor müssen
2.1 noch aufgeklebt werden - je nach Abmessung des Monitors
2.1 und möglichst weit weg von einander.
BENUTZERHINWEISE / FUNKTIONEN
3. HÖHENVERSTELLUNG
Ggf. Monitor von der Auflageplatte entfernen
3.1 Auflageplatte festhalten und...
3.2 ...Klemmmutter etwas lösen.
3.3 Auflageplatte in gewünschte Höhe bringen und...
3.4 ...Klemmmutter wieder festziehen.
4. KLEMMUNG
Die Klemmmutter ist so vormontiert, dass sie nach vorn zeigt.
Aus optischen oder auch praktischen Gründen kann diese auch
auf der Stativrückseite angebracht werden.
Ggf. Monitor von der Auflageplatte entfernen
4.1 Auflageplatte festhalten
4.2 Klemmelemente vollständig auseinander schrauben.
4.3 Klemmelemente um 180° drehen...
4.4 ...und wieder festschrauben;
4.5 abei ist zu beachten, dass die beiden Zapfen der Fußplatte
4.5 in den Schlitz der Auflageplatte ragen.
5. ABMESSUNGEN
PRÜFEN, WARTUNG
- Bei Wartungsarbeiten -stets im unbelasteten Zustand-
- auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Kippen)
- Zur Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes
- Reinigungsmittel benutzen
FEHLER (F) & BESEITIGUNG (B)
F: Installation wackelt
F: B: Untergrund prüfen, Gumminoppen prüfen, Klemmung festziehen
F: Auflageplatte nach vorne geneigt
F: B: Platte verbogen,
F: B: Zapfen ragen nicht richtig in den Schlitz der Auflageplatte 4.5
TECHNISCHE DATEN / SPEZIFIKATION
Fußplatte, Auflageplatte: Stahl,
Material
pulverbeschichtet, schwarz
Traglast max.15 kg zentrische Last
Fuß: B x T 214 x 210 mm
Abmessungen Auflageplatte: B x T 150 x 170 mm
Höhe: 167 - 254 mm
Verpackung Karton: 270 x 270 x 190 mm
Gewicht 3,1 kg
