• 5" (127 mm) height range
• Display tilts +25/-5° forward/back
• Display rotates portrait/landscape
• Display pans 270° right/left
• Weight capacity adjusts to hold
display between 6 - 16 lbs (2.7 - 7.3 kg)
• 3 year warranty
A
1x
1
1
a
888-33-015-M-01 rev.F • 07/10
• Rango de ajuste en altura: 5" (127 mm)
• Inclinación del monitor +25/-5° adelante
/ atrás
• Rotación del monitor formato vertical /
apaisado
• Giro del monitor 270° derecha /
izquierda
• Soporta monitores con un peso
comprendido entre 2.7 - 7.3 kg
• 3 años de garantía
B
2x
4x
M5 x 12mm
4x

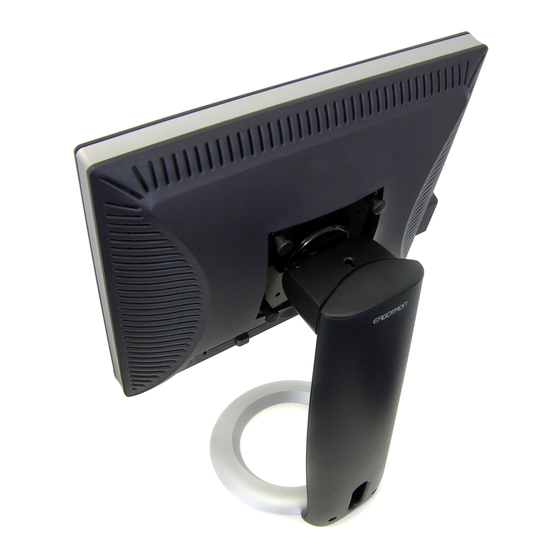

Neo-Flex LCD Stand
• Ajustement en hauteur sur 127 mm (5")
• Inclinaison de l'écran +25/-5°
• Mode portrait/paysage
• Orientation droite/gauche de l'écran
sur 135°
• Supporte les écrans pesant de 2,7 à 7,3
kg (6-16 lbs)
• Garantie de 3 ans
C
M4 x 10 mm
M4 x 10 mm
b

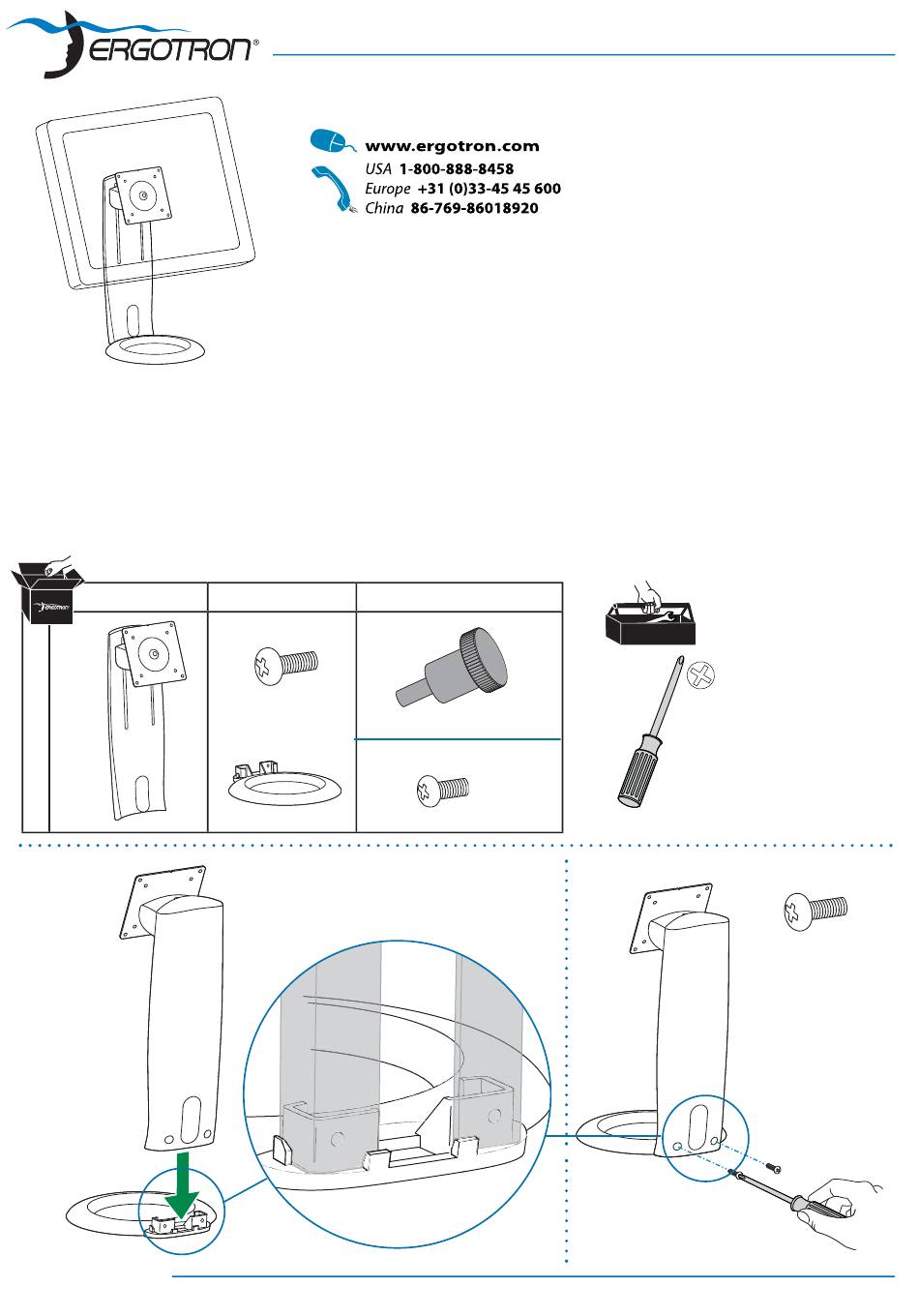

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE INSTALACIÓN
NOTICE D'ASSEMBLAGE
INSTRUÇÕES DE MONTAGEM
• 5" (127 mm) de amplitude de altura
• O ecrã inclina-se +25/-5° para a
frente/para trás
• O ecrã pode rodar vertical/horizontal
• O ecrã gira em 270º direita/esquerda
• Capacidade de ajuste de peso para
suportar ecrãs entre 2,7 – 7,3 kg
• Garantia de 3 anos
M5 x 12mm
1 of 9
Advertisement
Related Manuals for Ergotron Neo-Flex 33-310-060
Summary of Contents for Ergotron Neo-Flex 33-310-060
- Page 1 Neo-Flex LCD Stand ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE INSTALACIÓN NOTICE D’ASSEMBLAGE INSTRUÇÕES DE MONTAGEM • Rango de ajuste en altura: 5” (127 mm) • 5" (127 mm) height range • Ajustement en hauteur sur 127 mm (5”) • 5” (127 mm) de amplitude de altura •...
- Page 2 ATTACH DISPLAY ATORNILLE MONITOR FIXER L’ECRAN MONTAR O ECRÃ 100 x 100mm 75 x 75mm M4 x 10 mm M4 x 10 mm M4 x 10 mm M4 x 10 mm 888-33-015-M-01 rev.F • 07/10 2 of 9...
- Page 3 ROUTE CABLES GUÍA DE CABLEADO CHEMIN DE CÂBLE PASSAGEM DE CABOS 888-33-015-M-01 rev.F • 07/10 3 of 9...
- Page 4 RANGE OF MOTION This product is designed to adjust quickly and easily according to your needs – refer to following steps for adjustment. RANGO DE MOVIMIENTO Este producto ha sido diseñado para permitir un ajuste rápido y sen- cillo según sus necesidades (acuda a los siguientes pasos para un óptimo ajuste). MOUVEMENTS Ce produit est conçu pour s’adapter rapidement et facilement à...
- Page 5 Adjust Lift – Up and down If it does not stay in place or movement is stiff, tension needs adjustment. 5" (127 mm) Adjust until motion is equal. Ajuste Elevación (arriba y abajo) Si el movimiento es excesivo o demasiado rígido, se necesita ajustar la tensión. Realice el ajuste hasta lograr un movimiento fl...
- Page 6 Adjust Tilt – Forward and Backward 25˚ If it does not stay in place or movement is stiff, tension needs adjustment. Adjust until motion is equal. Ajuste Inclinación (adelante y atrás) 5˚ Si el movimiento es excesivo o demasiado rígido, se necesita ajustar la tensión. Realice el ajuste hasta lograr un movimiento fl...
-
Page 7: Troubleshooting
Trouble Shooting Problem Cause Solution Adjust Lift Tension needs adjustment. Display lifts up and down too easily or with diffi culty. USA 1-800-888-8458 Exceeds weight capacity: Europe +31 (0)33-45 45 600 6 - 16 lbs. (2.7 - 7.3 kg). Adjust Tilt Display tilts forward and back Tension needs adjustment. -
Page 8: Resolução De Problemas
Pannes Problème Cause Solution Ajustement en hauteur Un ajustement de la tension L’écran monte ou descend trop est nécessaire. facilement ou, au contraire, son ajustement en hauteur demande un eff ort trop impor- tant. USA 1-800-888-8458 La limite de poids: 6 - 16 lbs. - Page 9 888-33-015-M-01 rev.F • 07/10 9 of 9...
