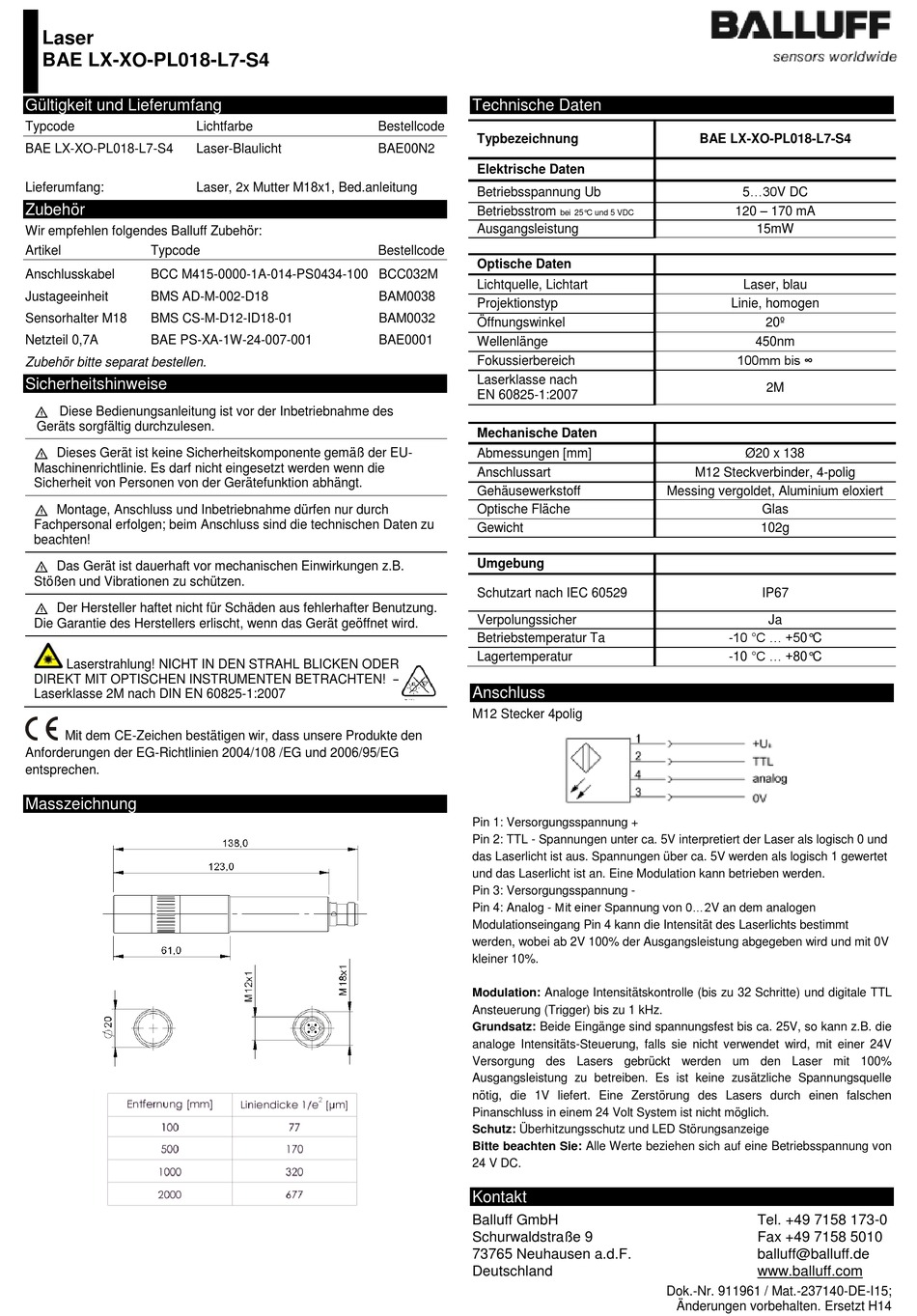

Laser

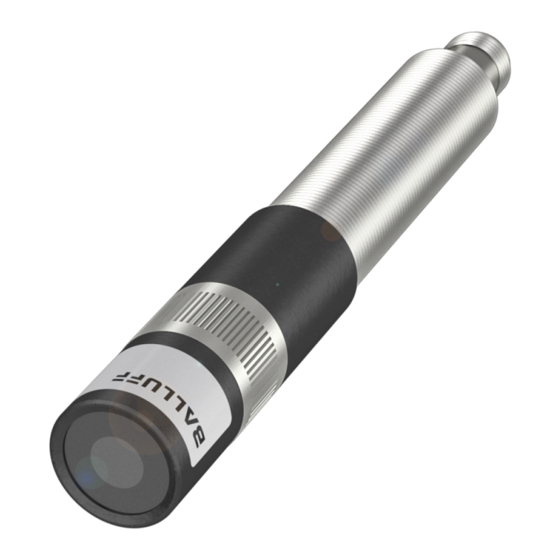

BAE LX-XO-PL018-L7-S4
Gültigkeit und Lieferumfang
Typcode Lichtfarbe
BAE LX-XO-PL018-L7-S4 Laser-Blaulicht
Lieferumfang: Laser, 2x Mutter M18x1, Bed.anleitung
Zubehör
Wir empfehlen folgendes Balluff Zubehör:
Artikel Typcode
Anschlusskabel BCC M415-0000-1A-014-PS0434-100 BCC032M
Justageeinheit BMS AD-M-002-D18
Sensorhalter M18 BMS CS-M-D12-ID18-01
Netzteil 0,7A BAE PS-XA-1W-24-007-001
Zubehör bitte separat bestellen.
Sicherheitshinweise
 Diese Bedienungsanleitung ist vor der Inbetriebnahme des
Geräts sorgfältig durchzulesen.
 Dieses Gerät ist keine Sicherheitskomponente gemäß der EU-
Maschinenrichtlinie. Es darf nicht eingesetzt werden wenn die
Sicherheit von Personen von der Gerätefunktion abhängt.

Montage, Anschluss und Inbetriebnahme dürfen nur durch
Fachpersonal erfolgen; beim Anschluss sind die technischen Daten zu
beachten!
 Das Gerät ist dauerhaft vor mechanischen Einwirkungen z.B.
Stößen und Vibrationen zu schützen.
 Der Hersteller haftet nicht für Schäden aus fehlerhafter Benutzung.
Die Garantie des Herstellers erlischt, wenn das Gerät geöffnet wird.
Laserstrahlung! NICHT IN DEN STRAHL BLICKEN ODER
DIREKT MIT OPTISCHEN INSTRUMENTEN BETRACHTEN! –
Laserklasse 2M nach DIN EN 60825-1:2007
Mit dem CE-Zeichen bestätigen wir, dass unsere Produkte den
Anforderungen der EG-Richtlinien 2004/108 /EG und 2006/95/EG
entsprechen.
Masszeichnung
Technische Daten
Bestellcode
Typbezeichnung
BAE00N2
Elektrische Daten
Betriebsspannung Ub
Betriebsstrom
Ausgangsleistung
Bestellcode
Optische Daten
Lichtquelle, Lichtart
BAM0038
Projektionstyp
BAM0032
Öffnungswinkel
BAE0001
Wellenlänge
Fokussierbereich
Laserklasse nach
EN 60825-1:2007
Mechanische Daten
Abmessungen [mm]
Anschlussart
Gehäusewerkstoff
Optische Fläche
Gewicht
Umgebung
Schutzart nach IEC 60529
Verpolungssicher
Betriebstemperatur Ta
Lagertemperatur
Anschluss
M12 Stecker 4polig
Pin 1: Versorgungsspannung +
Pin 2: TTL - Spannungen unter ca. 5V interpretiert der Laser als logisch 0 und
das Laserlicht ist aus. Spannungen über ca. 5V werden als logisch 1 gewertet
und das Laserlicht ist an. Eine Modulation kann betrieben werden.
Pin 3: Versorgungsspannung -
Pin 4: Analog - Mit einer Spannung von 0...2V an dem analogen
Modulationseingang Pin 4 kann die Intensität des Laserlichts bestimmt
werden, wobei ab 2V 100% der Ausgangsleistung abgegeben wird und mit 0V
kleiner 10%.
Modulation: Analoge Intensitätskontrolle (bis zu 32 Schritte) und digitale TTL
Ansteuerung (Trigger) bis zu 1 kHz.
Grundsatz: Beide Eingänge sind spannungsfest bis ca. 25V, so kann z.B. die
analoge Intensitäts-Steuerung, falls sie nicht verwendet wird, mit einer 24V
Versorgung des Lasers gebrückt werden um den Laser mit 100%
Ausgangsleistung zu betreiben. Es ist keine zusätzliche Spannungsquelle
nötig, die 1V liefert. Eine Zerstörung des Lasers durch einen falschen
Pinanschluss in einem 24 Volt System ist nicht möglich.
Schutz: Überhitzungsschutz und LED Störungsanzeige
Bitte beachten Sie: Alle Werte beziehen sich auf eine Betriebsspannung von
24 V DC.
Kontakt
Balluff GmbH
Schurwaldstraße 9
73765 Neuhausen a.d.F.
Deutschland
BAE LX-XO-PL018-L7-S4
bei 25°C und 5 VDC
Linie, homogen
M12 Steckverbinder, 4-polig
Messing vergoldet, Aluminium eloxiert
-10 °C ... +50°C
-10 °C ... +80°C
Dok.-Nr. 911961 / Mat.-237140-DE-I15;
Änderungen vorbehalten. Ersetzt H14
5...30V DC
120 – 170 mA
15mW
Laser, blau
20º
450nm
100mm bis ∞
2M
Ø20 x 138
Glas
102g
IP67
Ja
