EWM RTP 1 Operating Instructions Manual

Betriebsanleitung Fernsteller RTP 1, Seite 1-4
Operating instructions Remote control RTP 1, page 5-8
GB
Der Fernsteller darf nur mit Geräten der TRITON-Serie betrieben werden.
Diese Betriebsanleitung ist nur in Verbindung mit der entsprechenden
Gerätebetriebsanleitung gültig!
Sicherheitsmaßnahmen in der Standardbetriebsanleitung beachten!
Inhaltsverzeichnis............................................................................................................................Seite
1 Beschreibung............................................................................................................................... 1
1.1 Die Betriebsarten................................................................................................................. 1
2 Technische Daten ........................................................................................................................ 1
3 Bedienelemente ........................................................................................................................... 2
4 Inbetriebnahme............................................................................................................................ 3
4.1 Betriebsart Pulsen ............................................................................................................... 3
4.2 Betriebsart Punkten............................................................................................................. 3
4.3 Standard-Betrieb ................................................................................................................. 3
5 Schaltplan..................................................................................................................................... 4
1 Beschreibung
1.1 Die Betriebsarten
• Betriebsart Pulsen
Der Schweißstrom wird periodisch zwischen dem Pulsstrom und Pausenstrom hin- und
hergeschaltet. Puls- und Pausenzeiteinstellung können separat mit Drehknöpfen vorgenommen
werden.
• Betriebsart Punkten
Der Schweißstrom wird über eine definiert einstellbare Zeit eingeschaltet.
Der Drehknopf zur Einstellung ist mit der Doppelfunktion „Pulszeit / Punktzeit" belegt. Beim
Punkten ist der eingestellte Wert mit dem Faktor 10 zu multiplizieren.
• Betriebsart Standard
Der Fernsteller wird ausschließlich zur Einstellung von
Schweißstrom „I1 (%AMP)" und „I2 (%I1)" verwendet.
2 Technische Daten
Anschlußkabel
Maße (L x B x H)
Gewicht

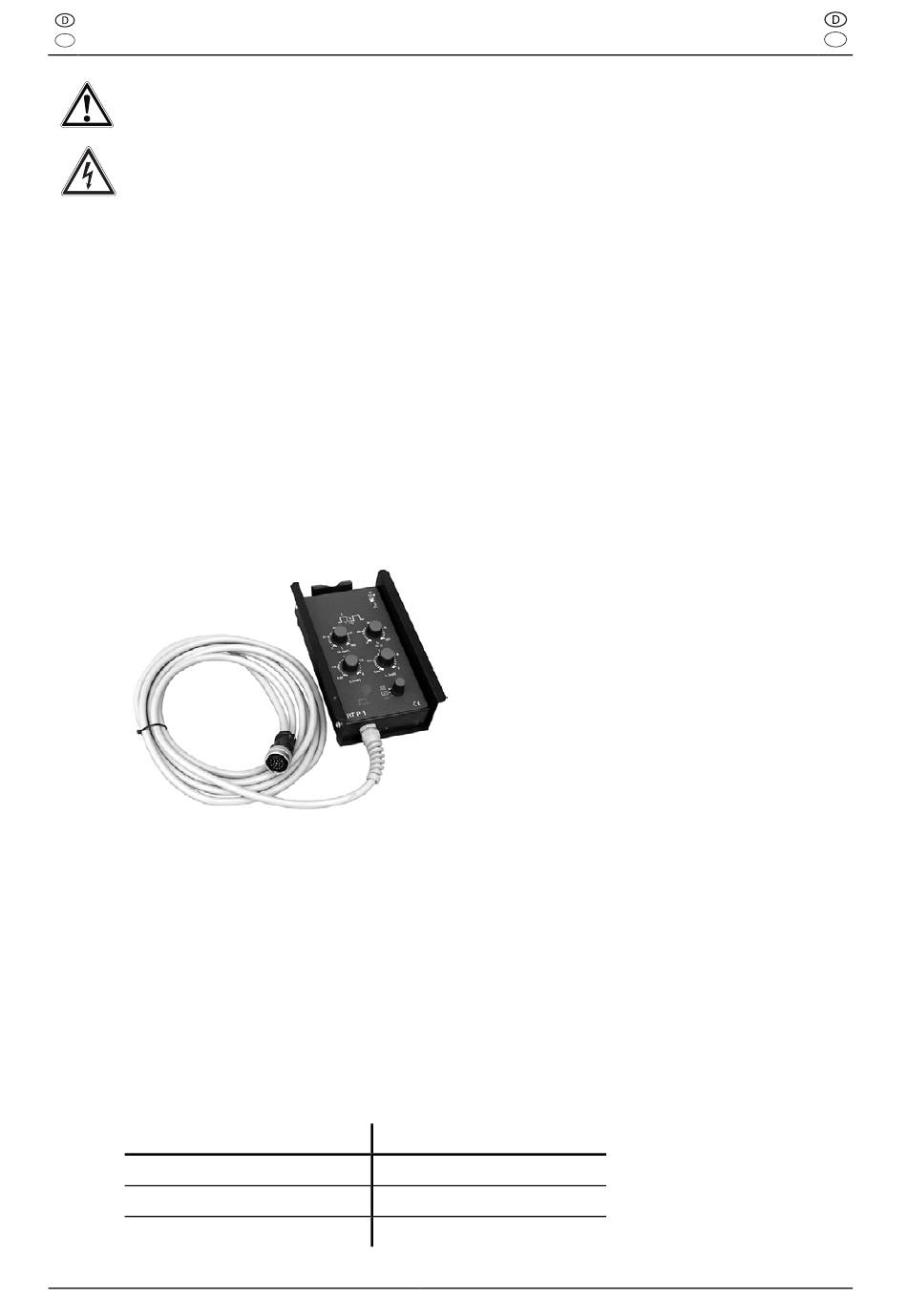

Art. Nr.: 099-008076-EWM20
Der Fernsteller kann in den Schweißverfahren
E-Hand- oder WIG- betrieben werden.
Der Fernsteller kann zum Pulsen, Punkten oder
im Standard-Betrieb zur einfachen
Schweißstromregulierung eingesetzt werden.
Die Höhe des Schweißstromes ist prozentual
abhängig von der Einstellung am Schweißgerät
(Drehknopf „AMP").
RTP 1
5m
260 x 147 x 75mm
1,5kg
