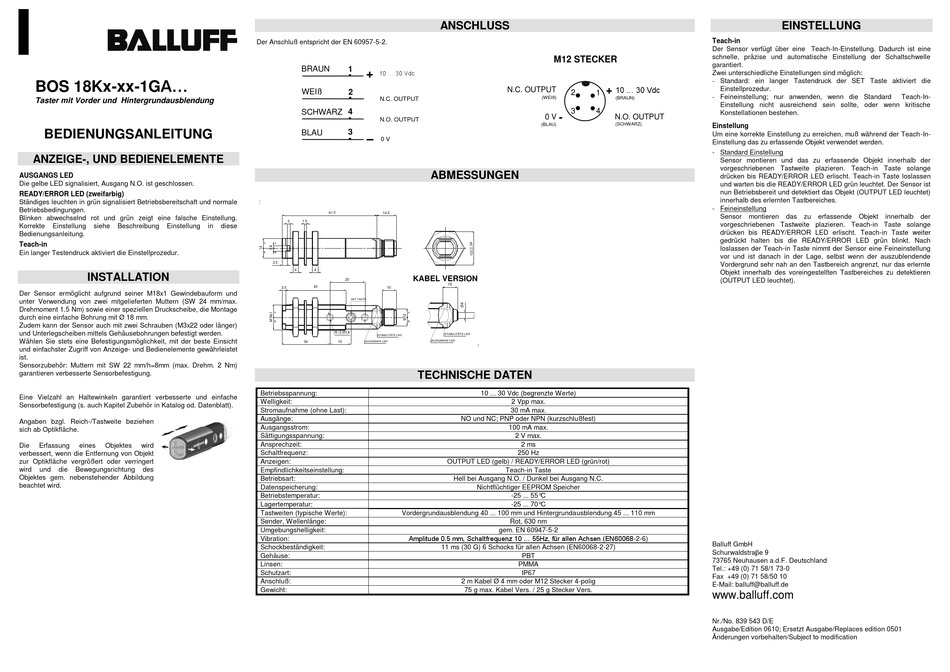

Balluff BOS 18K 1GA Series Instruction Manual

BOS 18Kx-xx-1GA...
Taster mit Vorder und Hintergrundausblendung
BEDIENUNGSANLEITUNG
ANZEIGE-, UND BEDIENELEMENTE
AUSGANGS LED
Die gelbe LED signalisiert, Ausgang N.O. ist geschlossen.
READY/ERROR LED (zweifarbig)
Ständiges leuchten in grün signalisiert Betriebsbereitschaft und normale
Betriebsbedingungen.
Blinken abwechselnd rot und grün zeigt eine falsche Einstellung.
Korrekte Einstellung siehe Beschreibung Einstellung
Bedienungsanleitung.
Teach-in
Ein langer Testendruck aktiviert die Einstellprozedur.
INSTALLATION
Der Sensor ermöglicht aufgrund seiner M18x1 Gewindebauform und
unter Verwendung von zwei mitgelieferten Muttern (SW 24 mm/max.
Drehmoment 1.5 Nm) sowie einer speziellen Druckscheibe, die Montage
durch eine einfache Bohrung mit Ø 18 mm.
Zudem kann der Sensor auch mit zwei Schrauben (M3x22 oder länger)
und Unterlegscheiben mittels Gehäusebohrungen befestigt werden.
Wählen Sie stets eine Befestigungsmöglichkeit, mit der beste Einsicht
und einfachster Zugriff von Anzeige- und Bedienelemente gewährleistet
ist.
Sensorzubehör: Muttern mit SW 22 mm/h=8mm (max. Drehm. 2 Nm)
garantieren verbesserte Sensorbefestigung.
Eine Vielzahl an Haltewinkeln garantiert verbesserte und einfache
Sensorbefestigung (s. auch Kapitel Zubehör in Katalog od. Datenblatt).
Angaben bzgl. Reich-/Tastweite beziehen
sich ab Optikfläche.
Die Erfassung eines Objektes wird
verbessert, wenn die Entfernung von Objekt
zur Optikfläche vergrößert oder verringert
wird und die Bewegungsrichtung des
Objektes gem. nebenstehender Abbildung
beachtet wird.
Der Anschluß entspricht der EN 60957-5-2.
BRAUN
1
+
10 ... 30 Vdc
WEIß 2
N.C. OUTPUT
SCHWARZ 4
N.O. OUTPUT
BLAU 3
0 V
S50-PA VERSIONS
81.5 14.5
2 1.5
in diese
3.5
4 4
25
43
2.5
SET TASTE
N°.2 Ø3.8
STABILITÄTS LED
34 15 AUSGANGS LED
Betriebsspannung:
Welligkeit:
Stromaufnahme (ohne Last):
Ausgänge:
Ausgangsstrom:
Sättigungsspannung:
Ansprechzeit:
Schaltfrequenz:
Anzeigen:
Empfindlichkeitseinstellung:
Betriebsart:
Datenspeicherung:
Betriebstemperatur:
Lagertemperatur:
Tastweiten (typische Werte):
Sender, Wellenlänge:
Umgebungshelligkeit:
Vibration:
Schockbeständigkeit:
Gehäuse:
Linsen:
Schutzart:
Anschluß:
Gewicht:
ANSCHLUSS
M12 STECKER
N.C. OUTPUT
(WEIß)
0 V -
(BLAU)
ABMESSUNGEN
S50-MA VERSIONS
67
4 4
KABEL VERSION
10
43
10 2.5
SET TASTE
STABILITÄTS LED
AUSGANGS LED
49
mm

TECHNISCHE DATEN

10 ... 30 Vdc (begrenzte Werte)
2 Vpp max.
30 mA max.
NO und NC; PNP oder NPN (kurzschlußfest)
100 mA max.
2 V max.
2 ms
250 Hz
OUTPUT LED (gelb) / READY/ERROR LED (grün/rot)
Teach-in Taste
Hell bei Ausgang N.O. / Dunkel bei Ausgang N.C.
Nichtflüchtiger EEPROM Speicher
-25 ... 55°C
-25 ... 70°C
Vordergrundausblendung 40 ... 100 mm und Hintergrundausblendung 45 ... 110 mm
Rot, 630 nm
gem. EN 60947-5-2
Amplitude 0.5 mm, Schaltfrequenz 10 ... 55Hz, für allen Achsen (EN60068-2-6)
11 ms (30 G) 6 Schocks für allen Achsen (EN60068-2-27)
PBT
PMMA
IP67
2 m Kabel Ø 4 mm oder M12 Stecker 4-polig
75 g max. Kabel Vers. / 25 g Stecker Vers.
Teach-in
Der Sensor verfügt über eine Teach-In-Einstellung. Dadurch ist eine
schnelle, präzise und automatische Einstellung der Schaltschwelle
garantiert.
Zwei unterschiedliche Einstellungen sind möglich:
- Standard: ein langer Tastendruck der SET Taste aktiviert die
+ 10 ... 30 Vdc
Einstellprozedur.
2 1
- Feineinstellung; nur anwenden, wenn die Standard
(BRAUN)
Einstellung nicht ausreichend sein sollte, oder wenn kritische
3
4
Konstellationen bestehen.
N.O. OUTPUT
(SCHWARZ)
Einstellung
Um eine korrekte Einstellung zu erreichen, muß während der Teach-In-
Einstellung das zu erfassende Objekt verwendet werden.
- Standard Einstellung
Sensor montieren und das zu erfassende Objekt innerhalb der
vorgeschriebenen Tastweite plazieren. Teach-in Taste solange
drücken bis READY/ERROR LED erlischt. Teach-in Taste loslassen
und warten bis die READY/ERROR LED grün leuchtet. Der Sensor ist
nun Betriebsbereit und detektiert das Objekt (OUTPUT LED leuchtet)
innerhalb des erlernten Tastbereiches.
- Feineinstellung
14.5
Sensor montieren das zu erfassende Objekt innerhalb der
vorgeschriebenen Tastweite plazieren. Teach-in Taste solange
drücken bis READY/ERROR LED erlischt. Teach-in Taste weiter
gedrückt halten bis die READY/ERROR LED grün blinkt. Nach
loslassen der Teach-in Taste nimmt der Sensor eine Feineinstellung
vor und ist danach in der Lage, selbst wenn der auszublendende
Vordergrund sehr nah an den Tastbereich angrenzt, nur das erlernte
Objekt innerhalb des voreingestellten Tastbereiches zu detektieren
KABEL VERSION
(OUTPUT LED leuchtet).
10
10
STABILITÄTS LED
STABILITÄTS LED
AUSGANGS LED
AUSGANGS LED
Balluff GmbH
Schurwaldstrae 9
73765 Neuhausen a.d.F. Deutschland
Tel.: +49 (0) 71 58/1 73-0
Fax +49 (0) 71 58/50 10
E-Mail: balluff@balluff.de
www.balluff.com
Nr./No. 839 543 D/E
Ausgabe/Edition 0610; Ersetzt Ausgabe/Replaces edition 0501
Änderungen vorbehalten/Subject to modification
