Photoelectric sensors, red light diffuse reflective with background supres. and io-link

Advertisement

Available languages

Available languages

Quick Links

Optoelektronische Sensoren
Rotlicht Lichttaster BOS 08E-PI-KH22-... mit Hintergrundausblendung und IO-Link
Sicherheitshinweise
Diese optoelektronischen Sensoren dürfen nicht
in Anwendungen eingesetzt werden, in denen
die Sicherheit von Personen von der Gerätefun-
ktion abhängt (kein Sicherheitsbauteil gem.
EU-Maschinenrichtlinie). Vor Inbetriebnahme ist
die Betriebsanleitung sorgfältig zu lesen.
Vorsicht! Rotlicht.
Blendung und Irritation der Augen.
NICHT IN DEN LICHTSTRAHL BLICKEN!
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der EG-
Richtlinien 2004/108/EG (EMV) und des EMV-
Gesetzes entsprechen.
In unserem EMV-Labor, das von der DATech für
Prüfungen der elektromagnetischen Verträglich-
keit akkreditiert ist, wurde der Nachweis
erbracht, dass die Balluff-Produkte die EMV-
Anforderungen der Norm EN 60947-5-2 erfüllen.
Applikation
Nur für Applikationen nach NFPA 79 (Maschinen mit einer
Versorgungsspannung von max. 600 Volt). Für den
Anschluss des Geräts ist ein R/C (CYJV2) Kabel mit
geeigneten Eigenschaften zu verwenden.
Anzeigeelemente
Gelbe LED Lichtempfangs-/Stabilitätsanzeige
LED leuchtet: Licht am Empfänger.
LED blinkt: Unsicherer Bereich.
1
Bestellcode Lichttaster mit HGA und IO-Link
BOS0246
BOS 08E-PI-KH22-00,2-S49
BOS0247
BOS 08E-PI-KH22-S49
Robustes Gehäuse
Komfortable Einstellung via IO-Link
Einfache Ausrichtung durch gut sichtbaren Lichtfleck
Umfangreiche Parametriermöglichkeiten
Kabel mit Steckverbinder
Stecker
Montage
Vorsicht!
Blicken Sie nicht in den Lichtstrahl.
Sensor so montieren, dass auch während des Betriebs kein
direkter Blick in die Lichtquelle möglich ist.
Zum Betrieb sind keine zusätzlichen Schutzmaßnahmen
erforderlich (Freie Gruppe gem. EN 62471:2009).

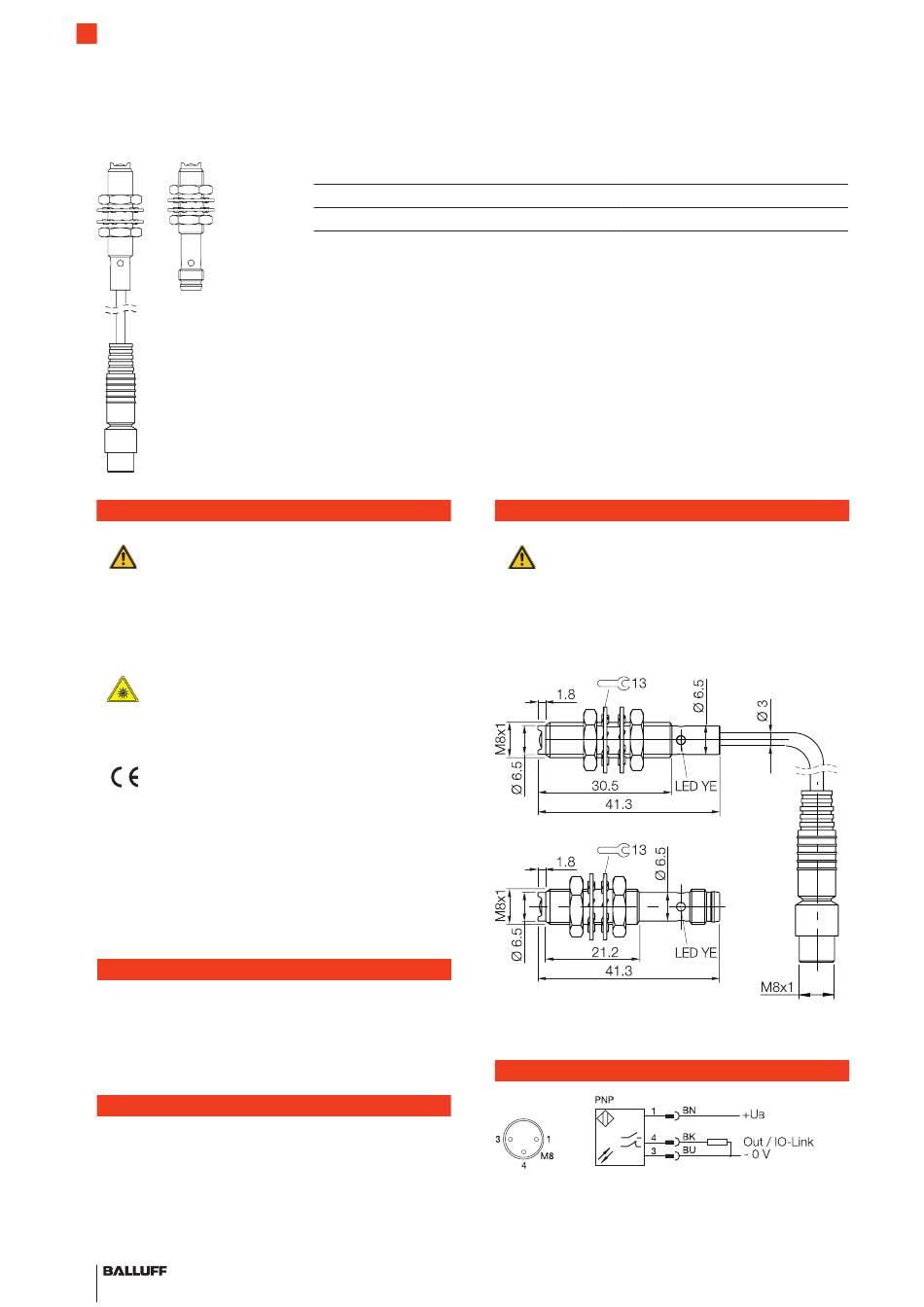

Bild 2: Abmessungen
Anschlüsse
Bild 3: Anschluss-Schaltbild, Steckerbild

Advertisement

loading
Need help?

Need help?

Do you have a question about the BOS 08E-PI-KH22 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Balluff BOS 08E-PI-KH22 Series

  • Page 1 In unserem EMV-Labor, das von der DATech für Prüfungen der elektromagnetischen Verträglich- keit akkreditiert ist, wurde der Nachweis erbracht, dass die Balluff-Produkte die EMV- Anforderungen der Norm EN 60947-5-2 erfüllen. Applikation Nur für Applikationen nach NFPA 79 (Maschinen mit einer Bild 2: Abmessungen Versorgungsspannung von max.
  • Page 2 Leitungstreibern von IO-Link Mastern zu IO- Link Kommunikationsfehlern kommen. Werkstoff Gehäuse Stahl nichtrostend Wir empfehlen die Verwendung von IO-Link Mastern der (1.4305) Firma Balluff. Werkstoff aktive Fläche PMMA Gehäuseabmessungen BOS 08E-...-00,2-S49 Ø 8 mm x 41,3 mm Sensortausch BOS 08E-...-S49...
  • Page 3 Optoelektronische Sensoren Rotlicht Lichttaster BOS 08E-PI-KH22-... mit Hintergrundausblendung und IO-Link Prozessdaten Smart Sensor Funktionen Ausgangsdaten Der Sensor überträgt 1 Byte Prozessdaten an den Master. (Process Data In: 1 Byte, M-Sequence Typ: TYPE_2_1) Byte 0 BDC1 Binäre Zustandsinformation (Schaltpunkt): Bild 5: Funktionen des Smart Sensors "1"...
  • Page 4 0x010102 Teach-In Identifikations-Parameter Index (dez) Datenformat (Länge) Zugriff Inhalt Bemerkung 0x0010 (16) Vendor Name StringT (7 Byte) BALLUFF 0x0011 (17) Vendor Text StringT (15 Byte) www.balluff.com 0x0012 (18) Product Name StringT (64 Byte) BOS 08E-PI-KH22-XX 0x0013 (19) Product ID StringT (64 Byte)
  • Page 5 Increment SP2 0x80 = Device reset Reset Reset Device 0x82 = Restore factory settings Restore factory settings 0xA0=Sensor sleep BALLUFF Sender LED OFF specific 0xA1=Sensor wake-up Sender LED ON 0xA2=Restore BDC Restore factory settings of BDC1 * These commands shall be applied for the determination of both Setpoints SP1 and SP2 in one single teach-in procedure...
  • Page 6 25 mm stellung 0x3D Switchpoint 0x01 Switchpoint Single Point Device 0x0000 No Lock 0x000C (61) Configuration Mode Mode Access (12) (BDC1) 0x02 Switchpoint N.O. Locks Logic 0x0018 Application 32 x "0" 0x03 Switch 0X0003 (24) Specific Tag point Hysteresis www.balluff.com...
  • Page 7 Optoelektronische Sensoren Rotlicht Lichttaster BOS 08E-PI-KH22-... mit Hintergrundausblendung und IO-Link Schaltmodi Statisches Teach-In mit 1 Teach Punkt Teach-In Status Schaltmodi Single Point Window Two Point Der Teach-In Status kann jeweils zur Überprüfung ausgele- Mode Mode Mode sen werden. N.O. N.C. N.O.
  • Page 8 Teach-In State = ERROR Zurück zu 1. Das Objekt im Strahlengang positionieren. Schritt 2 2. SP1 Teach Punkt 1 (TP1) einlernen: System Kommando 0x43 an Sensor schicken. Zugriff Index Wert Bedeutung 0x002 (2) 0x43 SP1 Two Value Teach TP1 www.balluff.com...
  • Page 9 Optoelektronische Sensoren Rotlicht Lichttaster BOS 08E-PI-KH22-... mit Hintergrundausblendung und IO-Link Dynamisches Teach-In (1 Schaltpunkt). Nur für SP1 anwendbar Prinzip 2. Warten bis mindestens 1 Prozesszyklus im Lichtweg stattgefunden hat. Das dynamische Teach-In wird Das dynamische Teach-In ermöglicht die Schaltpunkt- automatisch beendet, wenn während >1 min kein einstellung, ohne den Prozess anzuhalten.
  • Page 10 Zurück nach 1 Teach-Anleitung Voraussetzung: Der Sensor ist montiert, auf das sich bewegende Objekt ausgerichtet und im IO-Link Betrieb. Vorgehensweise: Balluff GmbH 1. Dynamisches Teach-In starten: Schurwaldstraße 9 System Kommando 0x47 an Sensor schicken. 73765 Neuhausen a.d.F. Deutschland Zugriff Index...
  • Page 11 In our EMC Laboratory, which is accredited by the DATech for Testing of Electromagnetic Compatibility, proof has been documented that these Balluff products meet the EMC require- ments of the harmonized standard EN 60947-5-2. Application Only for NFPA 79 applications (machines with a supply voltage of max.
  • Page 12 IO-Link Masters may cause IO-Link commu- (1.4305) nication errors. Active surface material PMMA We recommend the use of Balluff IO-Link Masters. Housing dimensions BOS 08E-...-00,2-S49 Ø 8 mm x 41.3 mm BOS 08E-...-S49 Ø 8 mm x 41.3 mm...
  • Page 13 Photoelectric Sensors Red light diffuse reflective BOS 08E-PI-KH22-... with background supres. and IO-Link Process data Smart Sensor Profile Output data Sensor transmits 1 octet of process data to Master. (Process Data In: 1 Byte, M-Sequence Type: TYPE_2_1) Byte 0 BDC1 Switching point information: Fig.
  • Page 14 Teach-In Identification parameters Index (dez) Data format (Length) Access Value Remark 0x0010 (16) Vendor Name StringT (7 Byte) BALLUFF 0x0011 (17) Vendor Text StringT (15 Byte) www.balluff.com 0x0012 (18) Product Name StringT (64 Byte) BOS 08E-PI-KH22-XX 0x0013 (19) Product ID...
  • Page 15 Increment SP2 0x80 = Device reset Reset Reset Device 0x82 = Restore factory settings Restore factory settings 0xA0=Sensor sleep BALLUFF Sender LED OFF specific 0xA1=Sensor wake-up Sender LED ON 0xA2=Restore BDC Restore factory settings of BDC1 * These commands shall be applied for the determination of both Setpoints SP1 and SP2 in one single teach-in procedure...
  • Page 16 25 mm setting 0x3D Switchpoint 0x01 Switchpoint Single Point 0x000C Device 0x0000 No Lock (61) Configuration Mode Mode (12) Access (BDC1) 0x02 Switchpoint N.O. Locks Logic 0x0018 Application 32 x "0" 0x03 Switch 0X0003 (24) Specific Tag point Hysteresis www.balluff.com...
  • Page 17 Photoelectric Sensors Red light diffuse reflective BOS 08E-PI-KH22-... with background supres. and IO-Link Switchpoint mode Static Teach-In with 1 teach point Teach-In Status Switchpoint mode Single Point Window Two Point Teach Flags Teach State Mode Mode Mode N.O. N.C. N.O. N.C.
  • Page 18 1. Align sensor with object. Teach-In State = SP1 SUCCESS successful (0x01) 2. Set teach point TP1: 0x07 Teach-In State = ERROR Back to 2 Send System command 0x43 to sensor. Access Index Value Remark SP1 Two Value Teach TP1 0x002 (2) 0x43 www.balluff.com...
  • Page 19 Photoelectric Sensors Red light diffuse reflective BOS 08E-PI-KH22-... with background supres. and IO-Link Dynamic Teach-In of 1 setpoint. For SP1 only Principle 2. Wait for a minimum of one process cycle is completed. (Dynamic Teach is aborted in case no object has been Dynamic teach-in allows you to set the switching point detected within 1 min or Teach has not been confirmed without interrupting the process.
  • Page 20 Sensor is installed, aligned to the moving target, and operated in IO-Link mode. Procedure: 1. Start Dynamic Teach: Send System command 0x47 to sensor. Access Index Value Remark Balluff GmbH 0x002 (2) 0x47 SP1 Dynamic Teach Start Schurwaldstrasse 9 73765 Neuhausen a.d.F. Germany Phone + 49 7158 173-0 Fax +49 7158 5010 balluff@balluff.de...
