Page 5
Hinweise zum Betrieb Reinigung Wartung IO-Link-Schnittstelle Reparatur und Entsorgung Reparatur Entsorgung Technische Daten Allgemeine Merkmale Umgebungsbedingungen Erfassungsbereich/Messbereich Elektrische Merkmale Elektrischer Anschluss Ausgang/Schnittstelle Material Mechanische Merkmale Diagramme und Anfahrkurven 9.9.1 …-LH10/LH11-… 9.9.2 …-LK10-… 9.9.3 -…LS10/LE10-… 9.10 Zulassungen und Kennzeichnungen www.balluff.com deutsch...
Page 6
Standard Input Output Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bear- beitung und Übersetzung, bleiben vorbehalten. Mitgeltende Dokumente Weitere Informationen zu diesem Produkt finden Sie unter www.balluff.com auf der Produktseite z. B. in folgenden Dokumenten: – Datenblatt – Konformitätserklärung –...
Page 7
Produkt ausschließlich wie in der Betriebsanleitung und den mitgeltenden Dokumenten beschrieben sowie unter Einhaltung der technischen Spezifikationen und Anforde- rungen und nur mit geeignetem Original Balluff Zubehör verwendet wird. Andernfalls liegt eine nichtbestimmungsgemäße Verwen- dung vor. Diese ist nicht zulässig und führt zum Verlust von Gewährleistungs- und Haftungsansprüchen gegenüber...
Page 8
Sensor – Montageanleitung Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ► Umgebungsbedingungen beachten (siehe Umge- bungsbedingungen auf Seite 12).
Page 9
Funktion Anzeigeelemente LED 1 (Betriebszustand und Kommunikation) Dieses Gerät unterstützt Condition-Monitoring- Funktionen. Für Details siehe Dokument IO-Link- Signal Bedeutung Konfiguration unter www.balluff.com auf der Rot statisch Allgemeiner Fehler Produktseite. Grün wechselnd mit IO-Link-Kommunikation ist aktiv. LED aus im Verhält- Das Gerät ist bereit.
Page 10
– Modus: SIO-Mode – Betriebsmodus Objekterkennung: Standard – PIN 2: Schaltausgang Gegentakt (push-pull) – PIN 4: Schaltausgang Gegentakt (push-pull) Siehe auch Dokument IO-Link-Konfiguration unter www.balluff.com auf der Produktseite. Schirmung und Kabelverlegung Bild 5-1: Beispielbild bei Verwendung mit gewinkeltem Steckverbin- Kabellänge Für den IO-Link-Betrieb beträgt die maximale Kabellänge 20 m.
Page 11
Sensor neu ausrichten und einstellen. ► Die Scheibe mit einem fusselfreien Tuch und Alkohol (Ethanol, Isopropanol) abwischen. Insbesondere nach dem Austausch des Sensors oder der Reparatur durch den Hersteller die Wartung korrekten Werte prüfen. Das Produkt ist wartungsfrei. www.balluff.com deutsch...
Page 12
Funktionen. – Gerätestatus und detailierter Gerätestatus (Device Status and Detailed Device Status) Für weitere Informationen siehe Dokument IO- – Diagnoseunterdrückung (Diagnosis Suppression) Link-Konfiguration unter www.balluff.com auf – Resetbefehle (Reset Commands) der Produktseite. – Variantenkonfiguration (Variant Configuration) – Pinzuweisung (Pin Assignment) –...
Page 13

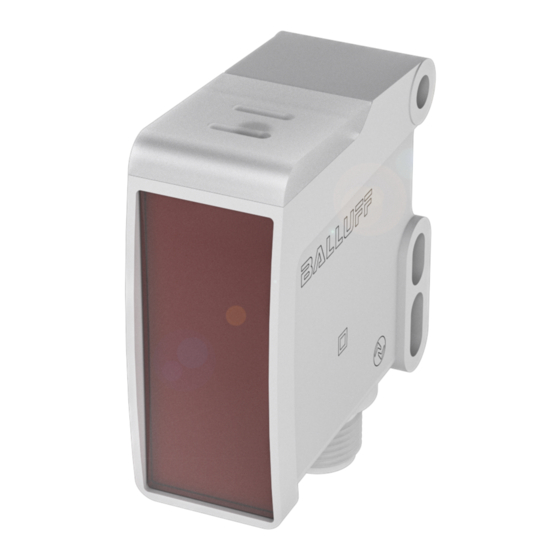

BOS R254K-UUI-L_1_-S4 Optoelektronische Sensoren Reparatur und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung.
Page 14
Der Sensor ist sofort betriebsbereit, die volle Genauigkeit Umgebungstemperatur −40…+70 °C wird nach der Warmlaufphase erreicht. Lagertemperatur −40…+70 °C Schutzart nach IEC 60529 (in IP67, IP69K Weitere Daten finden Sie unter www.balluff.com verschraubtem Zustand) auf der Produktseite. Fremdlicht ≤ 10 kLux Allgemeine Merkmale Erfassungsbereich/Messbereich Lichtsender Laser (Rotlicht) Reichweite S...
Page 17
Funktionsreserve über den Abstand (…-LS10-/LE10-…) Bild 9-10: Lichtfleckgröße (…-LK10-…) Funktionsreserve über den Abstand BOS R-55 BOS R-38 BOS R-50 BOS R-12 BOS R-45 BOS R-40 BOS R-16 BOS R-22 Abstand [m] Bild 9-11: Funktionsreserve über den Abstand (…-LK10-…) www.balluff.com deutsch...
Page 18
Näherungsschalter dürfen nur mit einem R/C-Kabel (CYJV2) mit geeigneten Nennwerten angeschlossen werden. Mit dem CE-Zeichen bestätigen wir, dass unsere Produkte den Anforderungen der aktuellen EU-Richtlinie entsprechen. Nähere Informationen zu Richtlinien, Zulassungen und Normen finden Sie unter www.balluff.com auf der Produktseite. deutsch...
Repair and disposal Repair Disposal Technical data General features Ambient conditions Detection range/Measuring range Electrical data Electrical connection Output / Interface Materials Mechanical features Diagrams and approach curves 9.10 …-LH10/LH11-… 9.10.1 …-LK10-… 9.10.2 -…LS10/LE10-… 9.11 Approvals and designations www.balluff.com english...
All content is protected by copyright. All rights reserved, including the right to reproduce, publish, edit and translate this document. Other applicable documents Additional information about this product can be found at www.balluff.com on the product page, e.g. in the following documents: – Data sheet –...
Page 23
Balluff accessories. Otherwise, there is deemed to be unintended use. Unintended use is not permitted and will result in the loss of warranty and liability claims against the manufacturer.
Page 24
Installation guide Accessories are not included in the scope of delivery and must be ordered separately. Recommended accessories can be found at www.balluff.com on the product page. Transport ► Transport product to location of use in original packaging. Storage conditions ►...
Page 25
Display elements LED 1 (operating status and communication) This device supports condition monitoring functions. For details, see document IO-Link Signal Meaning configuration under www.balluff.com on the Static red General error product page. Green alternating IO-Link communication is active. with LED off at ratio The device is ready.
Page 26
– Object recognition operating mode: Standard – PIN 2: Switching output (push-pull) – PIN 4: Switching output (push-pull) Also see document IO-Link configuration under www.balluff.com on the product page. Shielding and cable routing Fig. 5-1: Example image of use with angled connector Cable length For IO-Link operation, the maximum cable length is 20 m.
Page 27
► Wipe off the lens with a lint-free cloth and alcohol (ethanol, isopropanol). Check for the correct values, especially after replacing the sensor or after repair by the Maintenance manufacturer. The product is maintenance-free. www.balluff.com english...
Page 28
System functions chapter. – Device Status and Detailed Device Status – Diagnosis Suppression For further information, see document IO-Link – Reset Commands configuration under www.balluff.com on the – Variant Configuration product page. – Pin Assignment – LED Meaning and Configuration –...
Page 29
BOS R254K-UUI-L_1_-S4 Photoelectric Sensors Repair and disposal Repair Repairs to the product may only be performed by Balluff. If the product is defective, contact our Service Center. Disposal ► Observe the national regulations for disposal. Additional information can be found at www.balluff.com on the product page.
Page 30
Ambient temperature −40…+70 °C accuracy after warm-up. Storage temperature −40…+70 °C Protection per IEC 60529 (when IP67, IP69K Further data can be found at www.balluff.com threaded together) on the product page. Ambient light ≤ 10 kLux General features Detection range/Measuring range Light emitter...
Page 31
…-LH10-…)/digital input Switching output pin 2 PNP/NPN/push-pull (configurable) Analog output pin 2 4…20 mA (only for …-LH10-…) Switching function NO contact/NC contact (configurable) (NO/NC) Interface IO-Link Object distance [mm] Version Fig. 9-2: Switching distance variation (…-LH11-…) Baud rate COM3 (230.4 kBaud) www.balluff.com english...
Page 32
BOS R254K-UUI-L_1_-S4 Photoelectric Sensors Technical data (continued) Lateral switching point 20% Remission 5% Remission -1.0 90% Remission -0.5 -2.0 -1.0 -3.0 -1.5 -4.0 -2.0 Distance [mm] -2.5 Fig. 9-6: Light spot size (…-LH11-…) Object distance [mm] Fig. 9-3: Lateral switching point (…-LH10-…) Smallest detectable part as a function of object distance 0.25...
Page 33
Excess gain over distance (…-LS10-/LE10-…) Fig. 9-10: Light spot size (…-LK10-…) Excess gain over distance BOS R-55 BOS R-38 BOS R-50 BOS R-12 BOS R-45 BOS R-40 BOS R-16 BOS R-22 Distance [m] Fig. 9-11: Excess gain over distance (…-LK10-…) www.balluff.com english...
Page 34
R/C cable (CYJV2) with suitable nominal values. The CE Mark verifies that our products meet the requirements of the current EU Directive. Additional information on directives, approvals and standards can be found at www.balluff.com on the product page. english...
Page 37
Caractéristiques techniques Caractéristiques générales Conditions ambiantes Zone de détection / plage de mesure Caractéristiques électriques Raccordement électrique Sortie / interface Matériau Caractéristiques mécaniques Diagrammes et courbes de détection 9.10 …-LH10/LH11-… 9.10.1 …-LK10-… 9.10.2 -…LS10/LE10-… 9.11 Homologations et certifications www.balluff.com français...
Page 38
Autres documents de référence Vous trouverez des informations complémentaires concernant ce produit sous www.balluff.com, sur la page produit, p. ex. dans les documents suivants : – Fiche technique –...
Page 39
Balluff appropriés. Dans le cas contraire, il s’agit d’une utilisation non conforme. Celle-ci n’est pas autorisée et entraîne la perte des droits de garantie et de responsabilité...
Page 40
Notice de montage Les accessoires ne sont pas compris dans le matériel livré et doivent être commandés séparément. Vous trouverez les accessoires conseillés sous www.balluff.com, sur la page produit. Transport ► Transporter le produit dans son emballage d’origine jusqu’au lieu d’utilisation.
Page 41
Monitoring (contrôle d’état). Pour les détails, voir le Signal Signification document Configuration IO-Link sous Rouge statique Erreur générale www.balluff.com, sur la page produit. Vert alternant avec La communication IO-Link est LED éteinte selon un active. L’appareil est prêt. BOS R254K-…-LH10/LH11-…...
Page 42
– BROCHE 2 : sortie de commutation push-pull – BROCHE 4 : sortie de commutation push-pull Voir également le document Configuration IO-Link sous www.balluff.com, sur la page produit. Blindage et pose des câbles Fig. 5-1 : Exemple d’illustration en cas d’utilisation avec connecteur coudé...
Page 43
échéant, réaligner le capteur et d’alcool (éthanol, isopropanol). procéder à un nouveau réglage. Maintenance Vérifier l’exactitude des valeurs, en particulier Le produit est sans entretien. après un remplacement du capteur ou une réparation par le fabricant. www.balluff.com français...
Page 44
État d’appareil et état d’appareil détaillé (Device Status and Detailed Device Status) Pour plus d’informations, voir le document – Suppression du diagnostic (Diagnosis Suppression) Configuration IO-Link sous www.balluff.com, sur – Commande de réinitialisation (Reset Commands) la page produit. – Configuration des variantes (Variant Configuration) –...
Page 45
Les réparations du produit ne peuvent être effectuées que par Balluff. Si le produit est défectueux, veuillez contacter notre centre de service. Élimination ► Pour l’élimination des déchets, se conformer aux dispositions nationales. Vous trouverez des informations complémentaires sous www.balluff.com, sur la page produit. www.balluff.com français...
Page 46
Classe de protection selon IP67, IP69K CEI 60529 (à l’état vissé) Vous trouverez des informations supplémentaires Lumière ambiante ≤ 10 kLux sous www.balluff.com, sur la page produit. Zone de détection / plage de mesure Caractéristiques générales Portée S Émetteur de lumière Laser (lumière rouge) (pas pour …-LE10-…)
Page 47
PNP/NPN/push-pull broche 2 (commutable) Sortie analogique broche 2 4…20 mA (uniquement pour …-LH10-…) Fonction de contact À fermeture/ouverture (commutable) (NO/NF) Distance de l’objet [mm] Interface IO-Link Fig. 9-2 : Écart de portée (…-LH11-…) Version Vitesse de transmission en COM3 (230,4 kBaud) bauds www.balluff.com français...
Page 48
BOS R254K-UUI-L_1_-S4 Capteurs optoélectroniques Caractéristiques techniques (suite) Point d’action latéral Luminance de réflexion 20 % Luminance de réflexion 5 % -1.0 Luminance de réflexion 90 % -0.5 -2.0 -1.0 -3.0 -1.5 -4.0 -2.0 Distance [mm] -2.5 Fig. 9-6 : Taille du spot lumineux (…-LH11-…) Distance de l’objet [mm] Fig.
Page 49
Fig. 9-10 : Taille du spot lumineux (…-LK10-…) Gain excédentaire sur la distance BOS R-55 BOS R-38 BOS R-50 BOS R-12 BOS R-45 BOS R-40 BOS R-16 BOS R-22 Distance [m] Fig. 9-11 : Gain excédentaire sur la distance (…-LK10-…) www.balluff.com français...
Page 50
R/C (CYJV2) présentant des valeurs nominales appropriées. Avec le symbole CE, nous certifions que nos produits répondent aux exigences de la directive UE actuelle. Vous trouverez plus d’informations sur les directives, les homologations et les normes sous www.balluff.com, sur la page produit. français...
Page 53
Riparazione e smaltimento Riparazione Smaltimento Dati tecnici Caratteristiche generali Condizioni ambientali Campo di rilevamento/Campo di misura Caratteristiche elettriche Collegamento elettrico Uscita/Interfaccia Materiale Caratteristiche meccaniche Diagrammi e curve di avvio 9.10 …-LH10/LH11-… 9.10.1 …-LK10-… 9.10.2 -…LS10/LE10-… 9.11 Autorizzazioni e contrassegni www.balluff.com italiano...
Page 54
Tutti i contenuti sono protetti da copyright. Tutti i diritti, incluse riproduzione, pubblicazione, modifica e traduzione, Standard Input/Output sono riservati. Documenti di riferimento Ulteriori informazioni sul presente prodotto sono disponibili all’indirizzo www.balluff.com, pagina Prodotti, ad es. nei seguenti documenti: – Scheda tecnica – Dichiarazione di Conformità...
Page 55
Balluff. In caso contrario si tratta di uso improprio. Questo non è consentito e determina la decadenza di qualsiasi garanzia o responsabilità...
Page 56
Istruzioni di montaggio Gli accessori non sono compresi nella fornitura e quindi devono essere ordinati separatamente. Per gli accessori consigliati, consultare l’indirizzo www.balluff.com, pagina Prodotti. Trasporto ► Trasportare il prodotto nella confezione originale fino al luogo di utilizzo. Condizioni di magazzinaggio ►...
Page 57
Il presente apparecchio supporta funzioni di Condition Monitoring. Per ulteriori dettagli, vedere Segnale Significato documento Configurazione IO-Link, all’indirizzo Luce rossa fissa Errore generale www.balluff.com, pagina Prodotti. Luce verde alternata Comunicazione IO-Link attiva. a LED spento in Apparecchio pronto. BOS R254K-…-LH10/LH11-… rapporto 10:1,...
Page 58
– PIN 2: Uscita di commutazione in controfase (push-pull) – PIN 4: Uscita di commutazione in controfase (push-pull) Vedere anche documento Configurazione IO-Link, all’indirizzo www.balluff.com, pagina Prodotti. Fig. 5-1: Immagine esemplificativa per utilizzo di connettore angolare Schermatura e posa dei cavi Lunghezza cavo Per il funzionamento IO-Link, la lunghezza massima del cavo è...
Page 59
(etanolo o isopropanolo). sensore. Manutenzione In particolare dopo la sostituzione del sensore o la Il prodotto è esente da manutenzione. riparazione da parte della casa produttrice, verificare che i valori siano corretti. www.balluff.com italiano...
Page 60
Per ulteriori informazioni, vedere documento – Soppressione diagnostica (Diagnosis Suppression) Configurazione IO-Link, all’indirizzo – Comandi di reset (Reset Commands) www.balluff.com, pagina Prodotti. – Configurazione variante (Variant Configuration) – Assegnazione pin (Pin Assignment) – Significato degli stati LED e configurazione (LED...
Page 61
BOS R254K-UUI-L_1_-S4 Sensori optoelettronici Riparazione e smaltimento Riparazione Gli interventi di riparazione sul prodotto andranno effettuati esclusivamente da Balluff. Qualora il prodotto dovesse presentare difetti, contattare il nostro Service Center. Smaltimento ► Seguire le disposizioni nazionali per lo smaltimento. Ulteriori informazioni sono disponibili all’indirizzo www.balluff.com, pagina Prodotti.
Page 62
Grado di protezione secondo IP67, IP69K IEC 60529 (in stato avvitato) Ulteriori dati sono disponibili all’indirizzo Luce esterna ≤ 10 kLux www.balluff.com, pagina Prodotti. Campo di rilevamento/Campo di misura Caratteristiche generali Raggio d’azione S Emettitore luce Laser (luce rossa) (non per …-LE10-…) …-LH10-…...
Page 63
PNP/NPN/In controfase (commutabile) Uscita analogica pin 2 4…20 mA (solo per …-LH10-…) Funzione di commutazione Contatto normalmente (commutabile) aperto/normalmente Distanza dall’oggetto [mm] chiuso (NO/NC) Fig. 9-2: Scostamento distanza di commutazione (…-LH11-…) Interfaccia IO-Link Versione Velocità in baud COM3 (230,4 kBaud) www.balluff.com italiano...
Page 66
R/C (CYJV2) dagli appropriati valori nominali. Il marchio CE è la conferma che i nostri prodotti sono conformi ai requisiti dell’attuale Direttiva UE. Ulteriori informazioni su direttive, omologazioni e norme sono disponibili all’indirizzo www.balluff.com, pagina Prodotti. italiano...
Page 69
Interfejs IO-Link Naprawa i utylizacja Naprawa Utylizacja Dane techniczne Ogólne właściwości Warunki otoczenia Zakres detekcji/zakres pomiarowy Właściwości elektryczne Podłączenie elektryczne Wyjście/interfejs antypoślizgowy Właściwości mechaniczne Wykresy i krzywe najazdu 9.10 …-LH10/LH11-… 9.10.1 …-LK10-… 9.10.2 -…LS10/LE10-… 9.11 Certyfikaty i oznaczenia www.balluff.com polski...
Page 70
Zastosowane pojęcia i skróty przetwarzaniem i tłumaczeniem są zastrzeżone. Standard Input Output Dodatkowo obowiązujące dokumenty Dalsze informacje dotyczące tego produktu znajdziesz na www.balluff.com na stronie produktu np. w następujących dokumentach: – Karta danych – Deklaracja zgodności –...
Page 71
Balluff. W przeciwnym razie ma miejsce zastosowanie niezgodne z przeznaczeniem. Jest to niedozwolone i prowadzi do utraty roszczeń gwarancyjnych i roszczeń z tytułu odpowiedzialności w stosunku do producenta.
Page 72
– Instrukcja montażu Wyposażenie nie jest zawarte w zakresie dostawy i dlatego należy je zamawiać osobno. Zalecane wyposażenie znajdziesz na www.balluff.com na stronie produktu. Transport ► Przetransportować produkt w oryginalnym opakowaniu do miejsca zastosowania. Warunki przechowywania ► Przechowywać produkt w oryginalnym opakowaniu.
Page 73
Sygnał Znaczenie Monitoring. W celu uzyskania szczegółowych informacji patrz dokument dot. konfiguracji IO-Link Ciągłe świecenie w Ogólny błąd na www.balluff.com na stronie produktu. kolorze czerwonym Świecenie w kolorze Komunikacja IO-Link jest BOS R254K-…-LH10/LH11-… zielonym na zmianę z aktywna. Urządzenie jest wyłączeniem LED w...
Page 74
– Tryb roboczy detekcji obiektów: standard – PIN 2: wyjście przełączające (push-pull) – PIN 4: wyjście przełączające (push-pull) Patrz również dokument dot. konfiguracji IO-Link na www.balluff.com na stronie produktu. Ekran i ułożenie przewodu Długość przewodu Rys. 5-1: Ilustracja przykładowa w przypadku zastosowania z Maksymalna długość...
Page 75
3. Sprawdzić wartości pomiarowe i regulowane parametry ściereczką i alkoholem (etanol, izopropanol). i w razie potrzeby ponownie ustawić i wyregulować czujnik. Konserwacja Produkt jest bezobsługowy. Zwłaszcza po wymianie czujnika lub naprawie przez producenta sprawdzić, czy wartości są prawidłowe. www.balluff.com polski...
Page 76
W celu uzyskania dalszych informacji patrz – Tłumienie diagnozy (Diagnosis Suppression) dokument dot. konfiguracji IO-Link na – Polecenia resetowania (Reset Commands) www.balluff.com na stronie produktu. – Konfiguracja wariantów (Variant Configuration) – Przyporządkowanie pinów (Pin Assignment) – Znaczenie stanów LED i konfiguracja (LED Meaning...
Page 77
Naprawa i utylizacja Naprawa Naprawy produktu mogą być przeprowadzane wyłącznie przez firmę Balluff. Gdyby produkt był uszkodzony, prosimy skontaktować się z naszym centrum serwisowym. Utylizacja ► Przestrzegać krajowych przepisów dotyczących utylizacji. Dalsze informacje znajdziesz na www.balluff.com na stronie produktu. www.balluff.com polski...
Page 78
Czujnik jest natychmiast gotowy do pracy, pełna Temperatura otoczenia −40…+70 °C dokładność uzyskiwana jest po fazie rozgrzewania. Temperatura przechowywania −40…+70 °C Stopień ochrony według IP67, IP69K Dalsze dane znajdziesz na www.balluff.com na IEC 60529 (w stanie skręconym) stronie produktu. Obce światło ≤ 10 klx Ogólne właściwości Zakres detekcji/zakres pomiarowy Nadajnik światła Laser (światło czerwone)
Page 79
Wyjście przełączające - pin 2 PNP/NPN/przeciwtakt (przełączalne) Wyjście analogowe - pin 2 4…20 mA (tylko w przypadku …-LH10-…) Funkcja przełączania Normalnie otwarty/ (przełączalna) normalnie zamknięty Odległość obiektu [mm] (NO/NC) Rys. 9-2: Odchylenie odległości przełączania (…-LH11-…) Złącze IO-Link Wersja Szybkość transmisji COM3 (230,4 kbit/s) www.balluff.com polski...
Page 80
BOS R254K-UUI-L_1_-S4 Czujniki optoelektroniczne Dane techniczne (cd.) Boczny punkt przełączania 20 % luminancji 5 % luminancji -1.0 90 % luminancji -0.5 -2.0 -1.0 -3.0 -1.5 -4.0 -2.0 Odległość [mm] -2.5 Rys. 9-6: Wielkość plamki światła (…-LH11-…) Odległość obiektu [mm] Rys. 9-3: Boczny punkt przełączania (…-LH10-…) Najmniejszy możliwy do wykrycia element w zależności od odległości obiektu...
Page 81
Rezerwa działania na odległości (…-LS10-/LE10-…) Rys. 9-10: Wielkość plamki światła (…-LK10-…) Rezerwa działania na odległości BOS R-55 BOS R-38 BOS R-50 BOS R-12 BOS R-45 BOS R-40 BOS R-16 BOS R-22 Odległość [m] Rys. 9-11: Rezerwa działania na odległości (…-LK10-…) www.balluff.com polski...
Page 82
Tylko do użytku w zastosowaniach NFPA 79. Łączniki zbliżeniowe można podłączać tylko kablem R/C (CYJV2) o odpowiednich wartościach znamionowych. Oznaczenie CE potwierdza, iż nasze produkty odpowiadają wymogom aktualnej dyrektywy UE. Bliższe informacje dotyczące dyrektyw, dopuszczeń i norm znajdziesz na www.balluff.com na stronie produktu. polski...
Page 84
