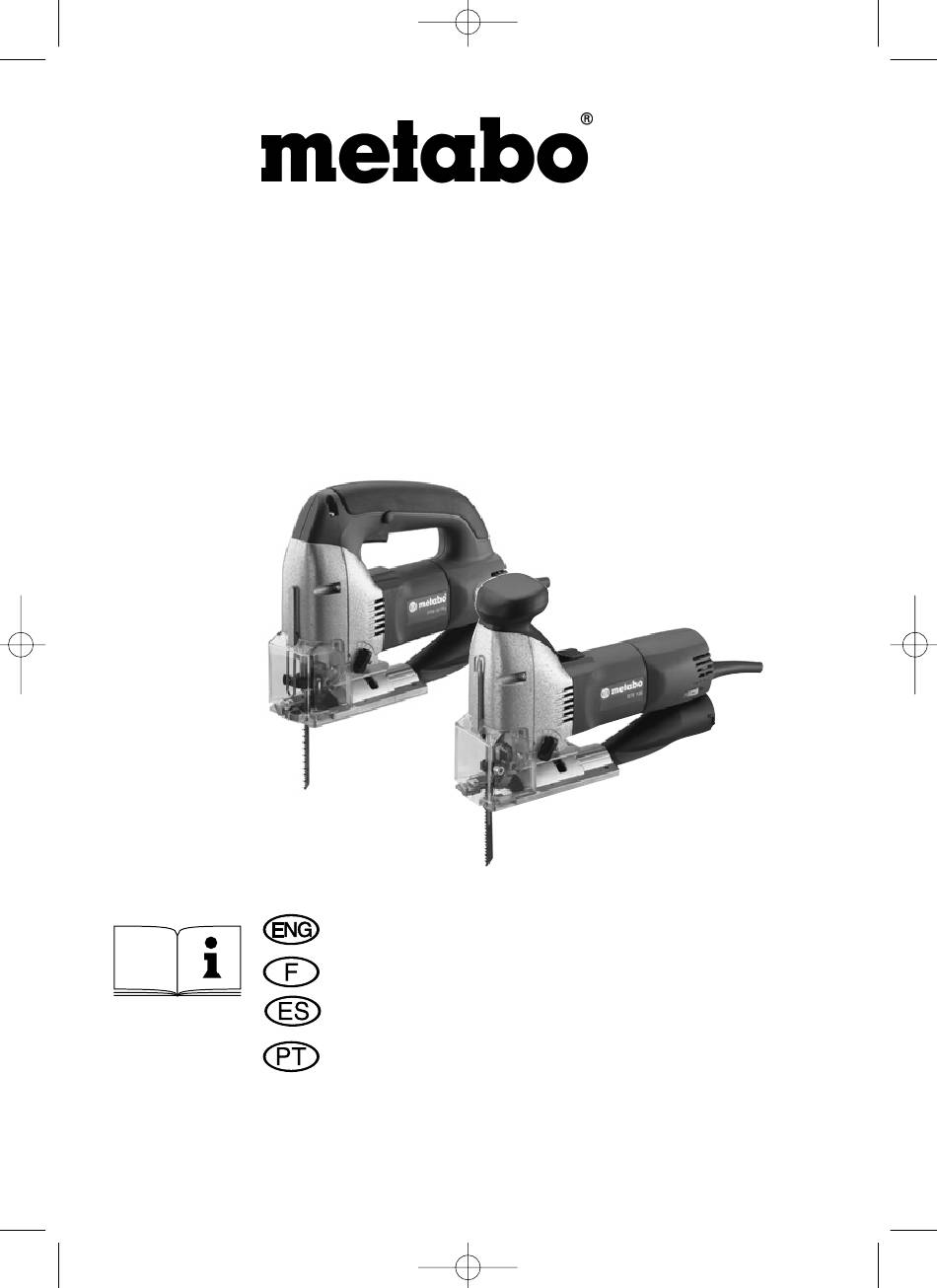

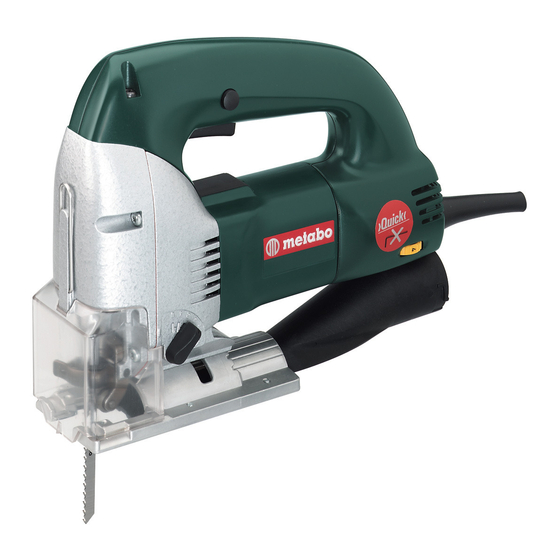

  • Page 1 11:41 Uhr Seite 1 Made in Germany / Fabriqué en Allemagne Hecho en Alemania / Fabricado na Alemanha STE 135 Plus STE 135 STEB 135 Plus STEB 135 Instructions for use ..page 2–17...
  • Page 2 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 2 ENGLISH GENERAL SAFETY RULES 1 WARNING! Read and understand all instructions. Failure to follow all instructions listed below may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS. 4.3 Avoid accidental starting.

  • Page 3: Specific Safety Rules

    STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 3 ENGLISH SPECIFIC SAFETY RULES SYMBOLS ON THE TOOL Caution: Hold tools by insulated gripping Class II Construction surfaces when performing an operation volts where the tool may contact hidden wiring or hertz its own cord.

  • Page 4: Functional Description

    STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 4 ENGLISH FUNCTIONAL DESCRIPTION Jig Saw Model: STE 135 Plus Model: STE 135 Specifications Material thickness: - wood 5 5/16” - non-ferrous metals 1 3/8" - sheet steel 3/8” Stroke rate (no load)

  • Page 5: Operation

    Removing the chip-extraction nozzle Inserting the jig-saw blade Pull the chip-extraction nozzle (12) out of its STE 135 Plus, STEB 135 Plus: seating. Push the safety guard (6) upwards or remove Sawing without sawdust extraction the guard cover (8), as appropriate. Separate the Remove the guard cover (8).

  • Page 6: Maintenance

    Seite 6 ENGLISH Hints and Tips WARNING Metabo reserves the right to reject under the Sawing various materials warranty program any tool repaired or altered by When sawing metal, first lubricate the saw blade the user or an unauthorized service station.
  • Page 7 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 7...
  • Page 8 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 8 FRANÇAIS DIRECTIVES DE SÉCURITÉ 1 AVERTISSEMENT! Lisez toutes les directives et assurez-vous de bien les comprendre. Négliger de suivre les directives mentionnées ci-dessous pourrait entraîner des risques tels : choc électrique, feu et/ou blessures sérieuses.

  • Page 9: Règles De Sécurité Spécifiques

    STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 9 FRANÇAIS RÈGLES DE SÉCURITÉ SPÉCIFIQUES SYMBOLES SUR L'OUTIL MISE EN GARDE : Tenez toujours les outils Construction de classe II par la poignée isolée lorsque vous travaillez volts dans un endroit où l’outil pourrait être en hertz contact avec des fils électriques cachés ou ampères...

  • Page 10: Description Fonctionnelle

    STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 10 FRANÇAIS DESCRIPTION FONCTIONNELLE Scie sauteuse Modèle: STE 135 Plus Modèle: STE 135 Spécifications Épaisseur de matériaux: - bois 5 5/16" - métaux non-ferreux 1 3/8" - tôle en acier 3/8" Cycles (à vide)
  • Page 11 (c’est-à-dire cuivre, aluminium) à 0-1 et Insertion de la lame de scie sauteuse pour les métaux ferreux à 0. STE 135 Plus, STEB 135 Plus: Extraction de la sciure Poussez le protecteur de sécurité (6) vers le Pour des résultats optimum d’extraction, utilisez avec le couvercle protecteur (8).

  • Page 12: Entretien

    être lu par le numéro sur la base de la plaque. AVERTISSEMENT La présélection des angles en biais de 15°, 30° Metabo se réserve le droit de refuser d’honorer et 45° s'effectue en s’engageant dans les la garantie pour tout outil réparé ou modifié par encoches correspondantes.
  • Page 13 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 13...

  • Page 14: Instrucciones Generales De Seguridad

    STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 14 ESPAÑOL INSTRUCCIONES GENERALES DE SEGURIDAD 1 ¡ ADVERTENCIA! Asegúrese de leer y comprender todas las instrucciones.Si no se presta observancia a las instrucciones indicadas más adelante, existe peligro de choques eléctricos, fuego y graves lesiones personales. GUARDE ESTAS INSTRUCCIONES.
  • Page 15 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 15 ESPAÑOL PRESCRIPCIONES ESPECIFICAS DE SÍMBOLOS SOBRE LA HERRAMIENTA SEGURIDAD Clase II de construcción Cuidado: Sujetar las herramientas de sus partes voltios de sujeción aisladas, si se está llevando a cabo hertzios un trabajo en que la herramienta pudiera tener amperios contacto con cables ocultos o con su propio...

  • Page 16: Descripcion Funcional

    STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 16 ESPAÑOL DESCRIPCION FUNCIONAL Sierra de calar Modelo: STE 135 Plus Modelo: STE 135 Especificaciones Espesor del material: - madera 5 5/16" - metales no férricos 1 3/8" - chapa de acero 3/8"...
  • Page 17 (por ejemplo, cobre, aluminio) se ajusta Insertar la hoja de la sierra de calar entre 0-1 y para metales férricos se ajusta 0. STE 135 Plus, STEB 135 Plus: Aspiración del serrín Mover la cubierta de seguridad (6) hacia arriba o Para una óptima aspiración del serrín se debe...

  • Page 18: Mantenimiento

    Lubricar el rodillo de tiempo en tiempo con una gota de aceite. Encargar el cambio de la escobillas de carbón a Metabo o un Centro de Servicio autor- izado. ESCOBILLAS DE CARBÓN Una vez que las escobillas de la sierra de calar se desgasten más allá...
  • Page 19 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 19...
  • Page 20 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 20 PORTUGUÊS REGULAMENTOS DE SEGURANÇA GERAIS 1 ADVERTÊNCIA! Ler e entender todas instruções.A não-observação destas instruções listadas abaixo pode causar choque eléctrico, incêndio e/ou ferimentos graves. GUARDAR ESTAS INSTRUÇÕES COM CUIDADO. soltas, acessórios pessoais ou cabelos longos podem ser apan- 2 Área de trabalho hados pelas peças em movimento.
  • Page 21 STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 21 PORTUGUÊS REGULAMENTOS DE SEGURANÇA SÍMBOLOS NA FERRAMENTA ESPECÍFICOS Construção da Classe II Cuidado: Segurar a ferramenta pelas superfí- volts cies isoladas quando operar a ferramenta hertz onde houver risco de que venha a entrar em amperes contacto com cabos eléctricos embutidos na ../min.

  • Page 22: Descrição Do Funcionamento

    STE/STEB 135 Plus NAFTA 18.12.2007 11:41 Uhr Seite 22 PORTUGUÊS DESCRIÇÃO DO FUNCIONAMENTO Serra de recortes Modelo: STE 135 Plus Modelo: STE 135 Especificações Espessura do material: - madeira 5 5/16" - metais não-ferrosos 1 3/8" - chapa de aço 3/8"...
  • Page 23 Colocar a lâmina de serra Para resultados óptimos de remoção por aspi- rador, utilizar em conjunto com o protector de STE 135 Plus, STEB 135 Plus: corte (8). Para efectuar a remoção de aparas e Empurrar o protector (6) para frente ou remover serradura, conectar um aspirador de pó...

  • Page 24: Escovas De Carvão

    Lubrificar o rolo periodicamente com uma gota de óleo. As escovas de carvão devem ser substituídas pela Metabo ou em uma oficina autorizada da Metabo. ESCOVAS DE CARVÃO Quando as escovas da serra de recortes apre- sentarem um determinado desgaste, o motor não irá...
