COMPACT

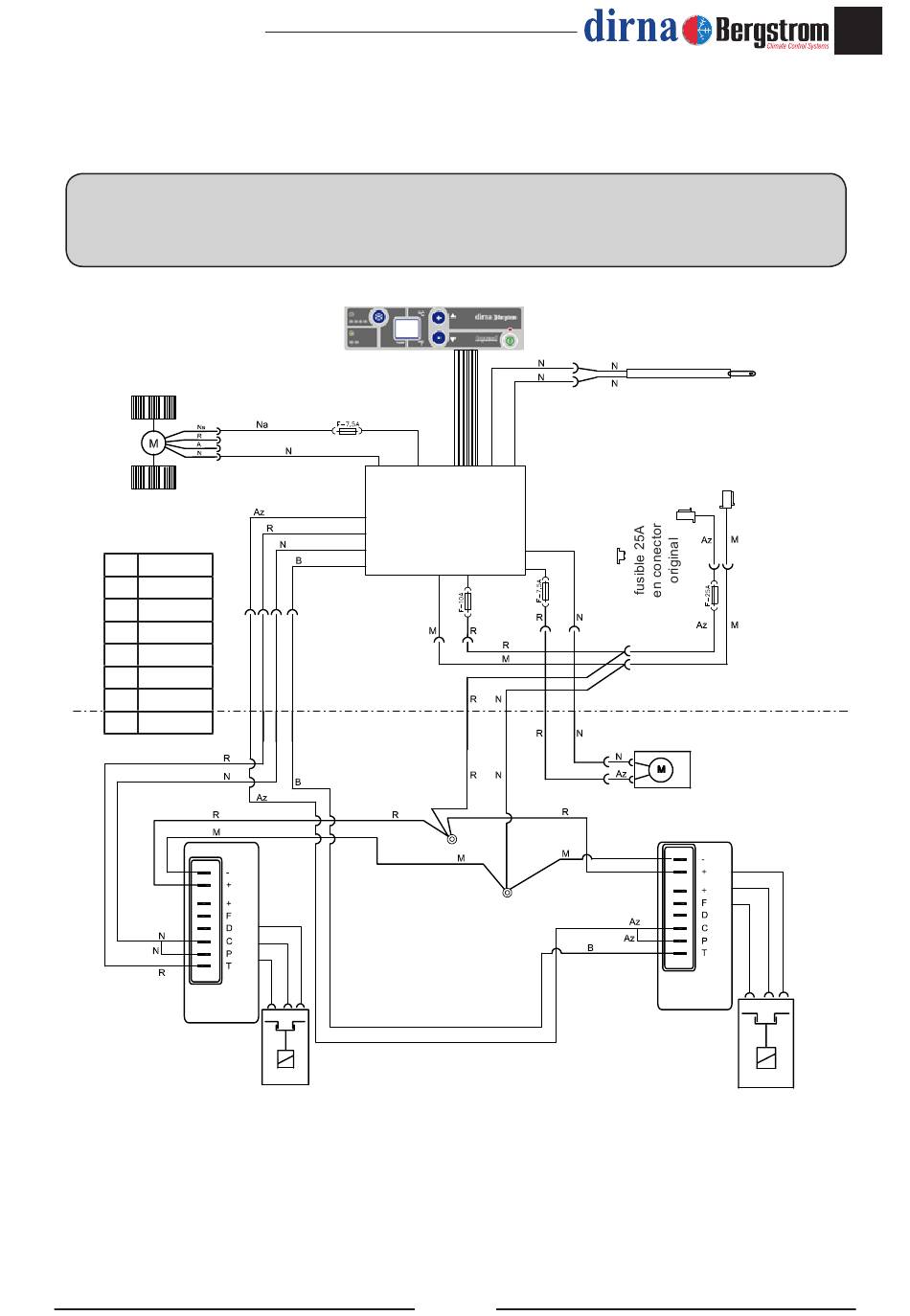

TODOS LOS MODELOS EURO 6 - Esquema eléctrico
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
Soplador
centrífugo
4 Amp.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
2º Compresor
AVISO IMPORTANTE!
¡
Control
electrónico
2 Compresor
7
Air conditioning for vehicles
Sensor
aire de retorno
NTC 15KΩ a 25º
Consumo 30 mAmp.
Ventilador del
condensador
2 Amp.
PWM.
Módulo
electrónico
1º Compresor
ES
Conectores
originales
1 Compresor
