dirna Bergstrom Bycool Compact TRP Compact User Handbook Manual page 19

COMPACT
Précaution: ne pas inverser les polarités lors du branchement de l'appareil. Dans ce cas, la plaque
de commandes ne s'allume pas et l'appareil ne fonctionne pas.
Souffleur
centrifuge
4 Amp.
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Commande
électronique
compresseur

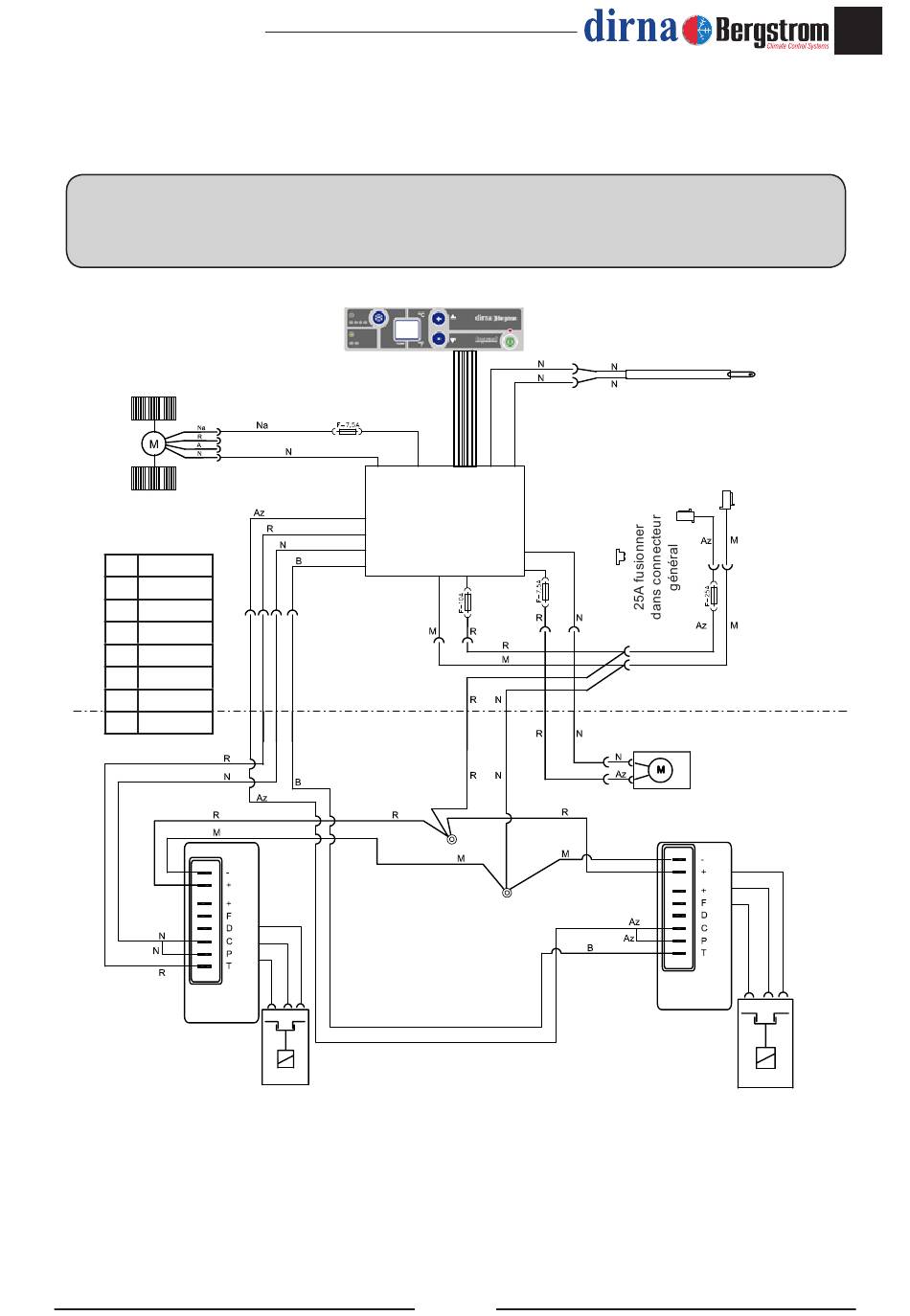

MODÈLES EURO 6- Schéma électrique
AVIS IMPORTANT !
Contrôle
électronique
2 Compresseur
Air conditioning for vehicles
Consommation
électrique30 mAmp.
Commande
électronique
compresseur
19
Capteur
air de retour
NTC 15KΩ a 25º
Connecteurs
originaux
Ventilateur du
condenseur
2 Amp.
PWM.
1 Compresseur
FR
