COMPACT
CZ

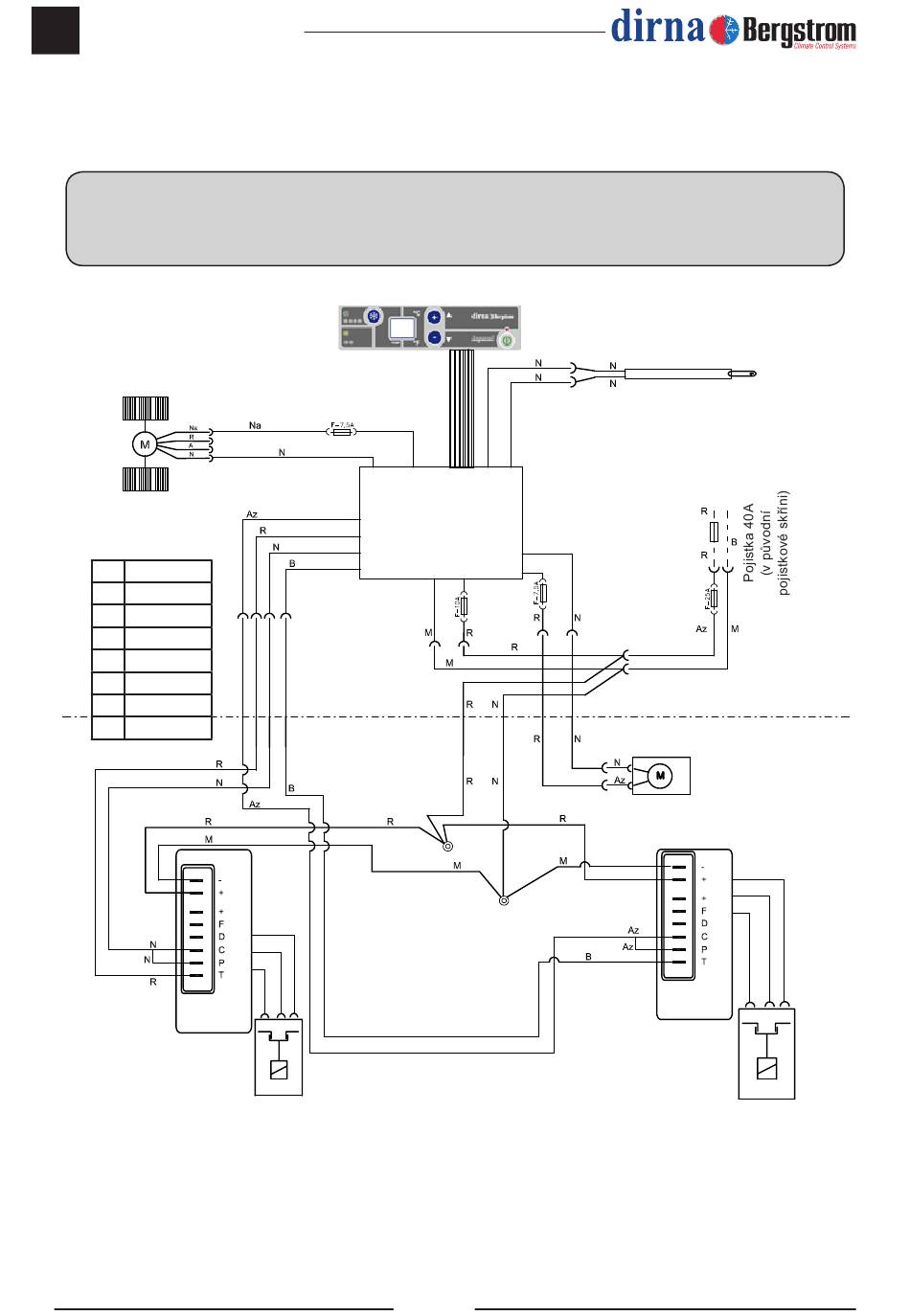

VŠECHNY MODELY EURO 5 – Elektrické schéma
Dejte pozor, aby při zapojení napájení zařízení nedošlo ke změně polarity, displej by se nerozsvítil
a zařízení by nefungovalo.
Odstředivý
ventilátor (dmychadlo)
4 Amp.
Az Modrý
N Black
R Červený
V Zelený
B Cíl
A Žlutý
Na Oranžový
M Hnědý
Řídicí
modul
kompresoru
DŮLEŽITÉ UPOZORNĚNÍ!
Elektronické
ovládání
2 Kompresor
42
Air conditioning for vehicles
Senzor pro zpětný
přívod vzduchu
NTC 15KΩ a 25º
30 mAmp spotřeba.
Ventilátor
kondenzátoru
2 Amp.
PWM.
Řídicí
modul
kompresoru
1 Kompresor
