COMPACT
ES IT

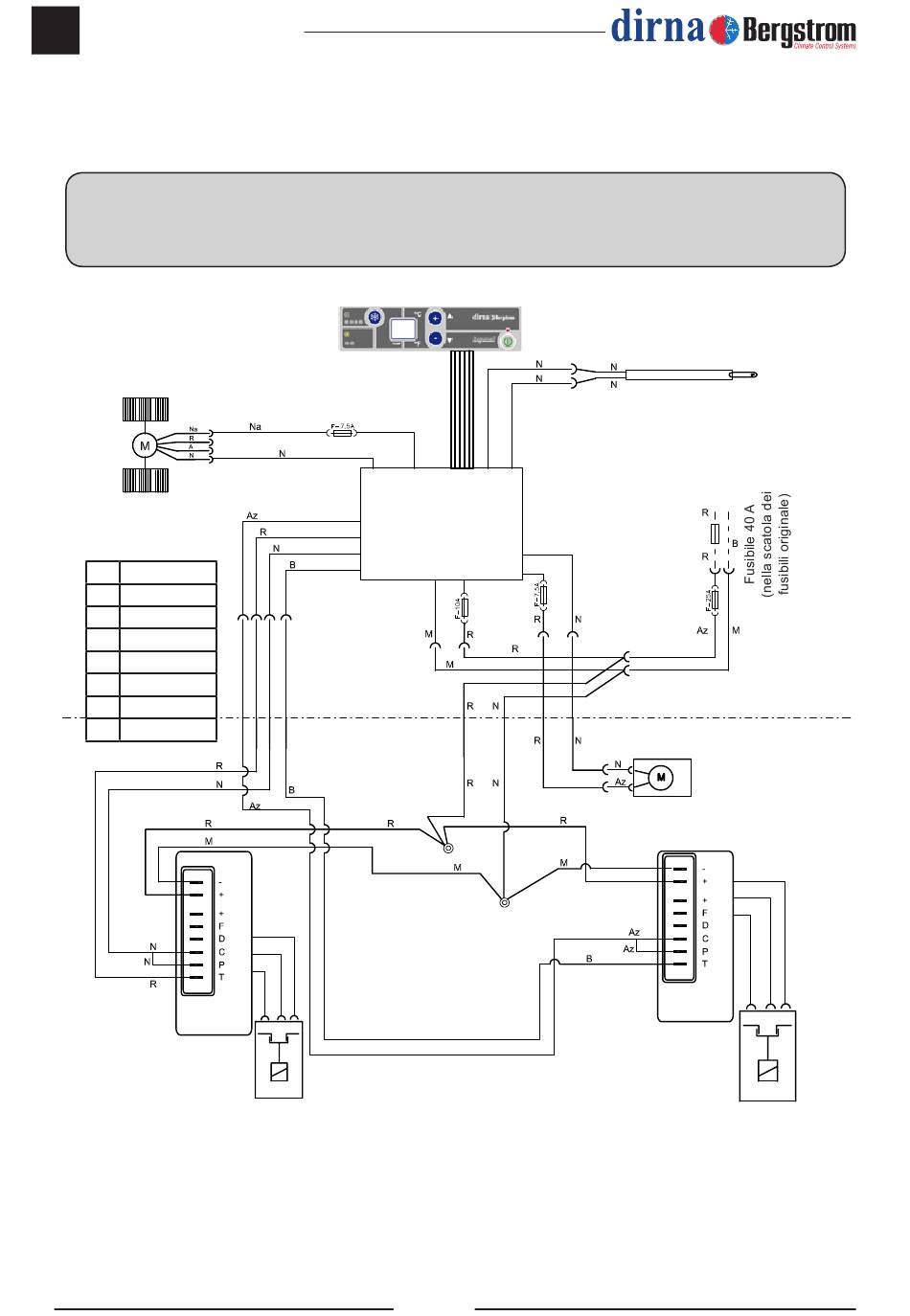

TUTTI I MODELLI EURO 5 - Schema elettrico
Fare attenzione a non invertire le polarità quando si esegue il collegamento dell'impianto. Altrimenti, il
quadro comandi non si accenderebbe, l'impianto non funzionerebbe.
Ventilatore
centrifugo
4 Amp.
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Controllo
elettronico
compressore

AVVERTENZA IMPORTANTE!

Controllo
elettronico
2 Compressore
30
Air conditioning for vehicles
Sensore
aria ritorno
NTC 15KΩ a 25º
Consumo elettrico 30 mAmp.
Ventilatore del
condensatore
2 Amp.
PWM.
Controllo
elettronico
compressore
1 Compressore
