I
Manuale istruzioni
Quantum HR
Introduzione

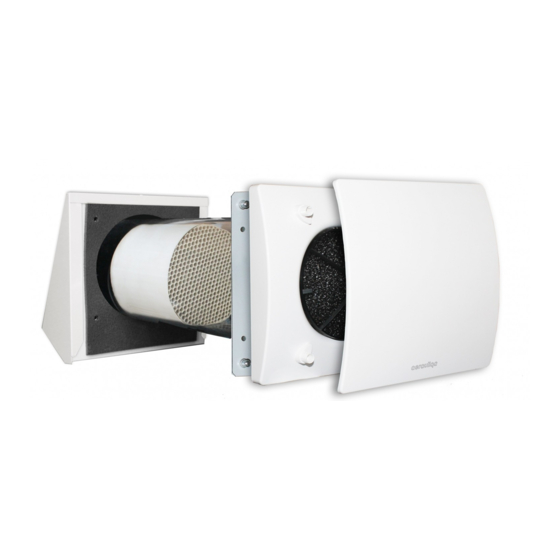

Quantum HR è un'unità di VMC puntuale a singolo flusso alternato con recupero di calore,
anche nota come unità «push&pull», progettata per garantire un'adeguata ventilazione in
ambienti confinati, senza sprecare energia.
Per un migliore bilanciamento dei flussi si raccomanda di utilizzarla in coppia con un'altra unità, con
flussi sincronizzati tra di loro: quando un'unità estrae, l'altra immette.
Possono essere installate nello stesso ambiente o in stanze diverse (ad es. soggiorno e camera
da letto). L'unità è adatta ad essere montata su pareti perimetrali.
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da
personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel presente
libretto.
L'unità dovrebbe funzionare continuamente ed essere spenta solo durante le operazioni di manutenzione.
Nei casi in cui sia sostanzialmente inutile la funzione di recupero calore (es.mezze stagioni con temperature interne ed esterne simili), o sia
opportuna la disattivazione dello scambio termico (es.free cooling estivo), si raccomanda di settare l'unità in sola estrazione/sola immissione e
CARATTERISTICHE TECNICHE
• Unità di ventilazione interna realizzata in ABS di alta qualità, resistente agli urti e ai raggi UV, colore RAL 9010.
• Copri-frontale design smontabile per pulizia senza l'ausilio di utensili.
• Piastra murale per semplificare le operazioni di manutenzione e facilitare l'accesso allo scambiatore di calore dall'interno della stanza.
• Filtro anti-polvere lavabile removibile dall'interno da parte dell'utente senza l'ausilio di utensili.
• Scambiatore di calore rigenerativo con pacco ceramico.
• Griglia esterna in ABS di alta qualità, resistente agli urti e ai raggi UV, colore RAL 9010 (versione STANDARD) o terminale esterno in alluminio
verniciato in colore bianco RAL 9010, insonorizzato (versione PRO).
• Ventola aerodinamica ad alta efficienza, con pale a "winglet", cioè provviste di alette di estremità per ottimizzare la silenziosità e il rendimento.
• Motore EC brushless monofase, reversibile, con protezione termica integrata.
• Motore montato su cuscinetti a sfera che garantiscono al prodotto un ciclo di vita più lungo.
• Realizzato in doppio isolamento: non necessita della messa a terra.
• Velocità MINIMA continua selezionabile.
• Modalità Boost (velocità MASSIMA).
• Modalità free-cooling (bypass).
• Grado di protezione IPX4.
• Alimentazione 220-240V~ 50Hz.
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell'imballo alla portata di bambini o persone diversamente abili.
• Non toccare l'apparecchio con mani/piedi umidi o bagnati.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure con
mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile
della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L'impianto elettrico a cui è collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
di NON spegnerla.
Quantum HR 100
Quantum HR 150
Quantum HR 100 PRO
Quantum HR 150 PRO
Modello Portata m /h Consumo W
3
10/15/25 1,2/1,7/2,6
20/40/60 1,4/2,3/3,8
10/15/25 1,2/1,7/2,6
20/40/60 1,4/2,3/3,8
Peso Kg
2
4,2
2,2
4,5
