Summary of Contents for MD mXion LSD

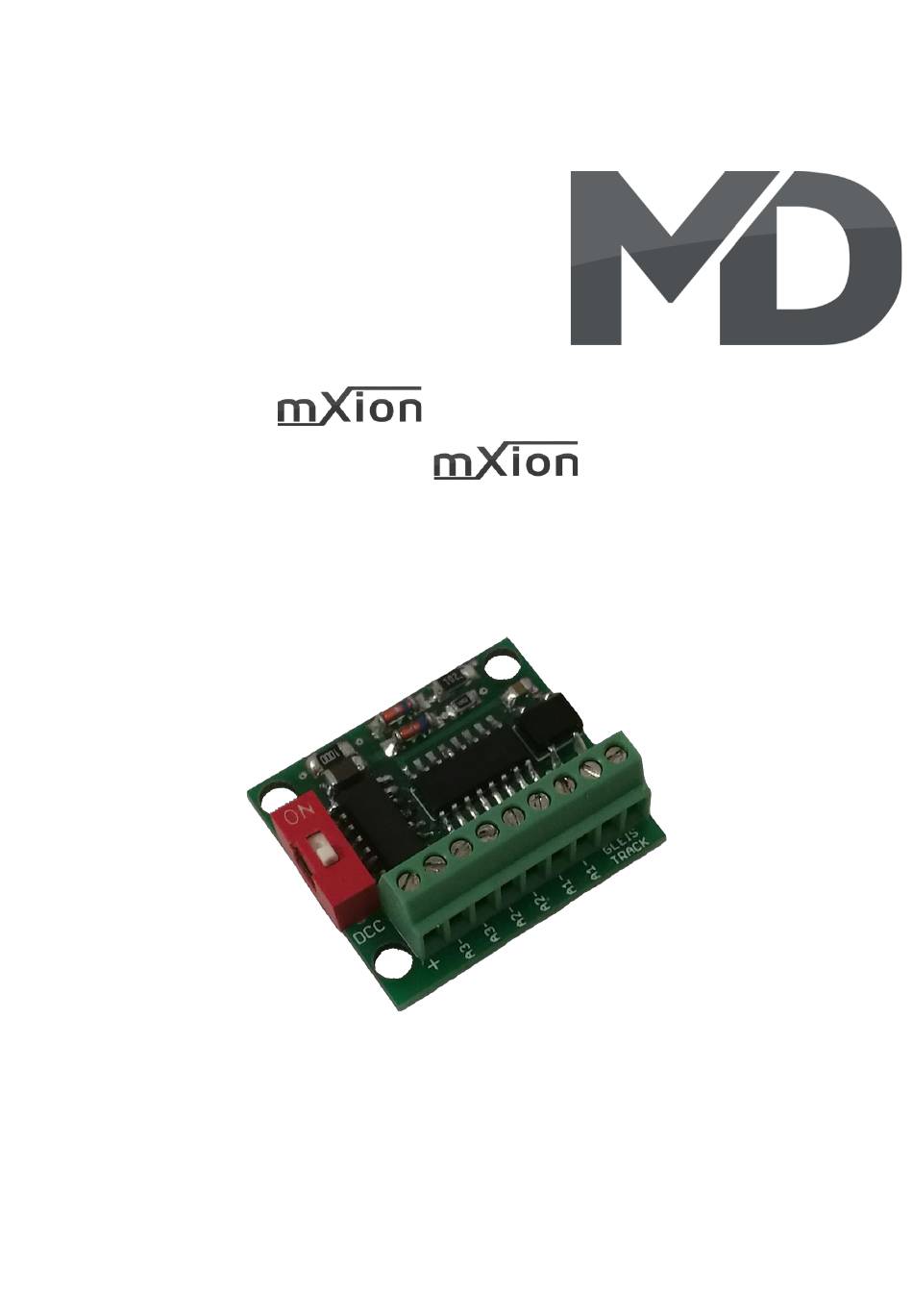

  • Page 1 LSD Bedienungsanleitung LSD User manual...
  • Page 2 Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded.HINWEIS: Funktionsausgang A3...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Produktbeschreibung Product description Anschluss für Weichenlaternen (Mode 0) Connection switch laterns Anschluss für Signale Hp0/Hp1 (Mode 1) Connection signals Hp0/Hp1 Anschluss für Signale Hp0/Hp1/Hp2 (Mode 2) Connection signals Hp0/Hp1/Hp2 Anschluss für Vorsignale (Mode 3)

  • Page 4: General Information

    Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. Bauen Sie das Modul an einem geschützten Place the decoder in a protected location. Platz ein.

  • Page 5: Summary Of Functions

    Funktionsumfang Summary of Funktions ▪ DCC NMRA Digitalbetrieb DCC NMRA digital operation ▪ Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module ▪ Märklin-Motorola Digitalbetrieb Märklin-Motorola digital operation ▪ Superkleines Abmaß Very small outlet ▪ 6 verstärkter Funktionsausgänge 6 reinforced function output ▪ Ausgänge invertierbar Outputs invertable ▪...

  • Page 6: Scope Of Supply

    Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ mXion LSD mXion LSD...

  • Page 7: Hook-Up

    Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g.

  • Page 8: Connectors

    Anschlussbuchsen Connectors Die Lampen/LEDs der Signale einfach The lamps/LEDs of the signal connect zwischen Ausgang (A) und DEC+. between output (A) and DEC+. DCC/MM Schalter Während des Betriebs dient er als Programmierschalter (Richtung wechseln ➔ Programmiervorgang starten ➔ gewünschte Adresse senden ➔...

  • Page 9: Product Description

    Produktbeschreibung Product description Das mXion LSD ist ein sehr kleiner dennoch The mXion LSD is a very small but powerful leistungsstarker universell einsetzbarer universal light signal decoder! The decoder Lichtsignaldecoder! Dabei kann der Decoder can do this for modern turnout laterns as well für moderne Weichenlaternen als auch Signale...
  • Page 10 Die nachfolgenden Seiten zeigen die div. The following pages show the div. signal Signalbilder, Zustände und Anschlussmöglichkeiten. images, states and connection options. Für den Anschluss gilt immer folgendes: The following always applies to the conn: Eine Leitung geht direkt an den - A line goes directly to the corresponding entsprechenden Schaltausgang, bei LEDs ist switching output, is at LEDs this is the pole...

  • Page 11: Connection Switch Laterns

    Anschluss für Weichenlaternen (Mode 0) Connection switch laterns Für moderne Weichenlaternen mit Blinkfunktion For modern turnout laterns with flashing beim Umschalten in Mode 0 (CV14 = 0). Die Position function when switching to mode 0 (CV14=0). wird gespeichert (Weichenlage). Die Umschaltzeit The position is stored (point location).

  • Page 12: Connection Signals Hp0/Hp1

    Anschluss für Signale Hp0/Hp1 (Mode 1) Connection signals Hp0/Hp1 Der Mode 1 (CV14 = 1) bietet die Möglichkeit, Mode 1 (CV14 = 1) offers the possibility einfache 2 begriffige Signale zu betreiben, sogar to operate simple 2 conceptual signals, direkt 3x an einem Decoder. even directly 3x to a decoder.

  • Page 13: Connection Signals Hp0/Hp1/Hp2

    Anschluss für Signale Hp0/Hp1/Hp2 (Mode 2) Connection signals Hp0/Hp1/Hp2 Der Mode 2 (CV14 = 2) bietet die Möglichkeit, Mode 2 (CV14 = 2) offers the possibility einfache 3 begriffige Signale zu betreiben, sogar to operate simple 3 conceptual signals, direkt 2x an einem Decoder. even directly 2x to a decoder.

  • Page 14: Connection Presignals

    Anschluss für Vorsignale (Mode 3) Connection for presignals Der Mode 3 (CV14 = 3) bietet die Möglichkeit, Mode 3 (CV14 = 3) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 4 to operate with 4 states over 2 switch Zustände über 2 Weichenadresse darstellen.

  • Page 15: Connection Hv-Signals

    Anschluss für HV-Signale (Mode 4) Connection for HV-Signals Der Mode 4 (CV14 = 4) bietet die Möglichkeit, Mode 4 (CV14 = 4) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 13 to operate with 13 states over 7 switch Zustände über 7 Weichenadresse darstellen.
  • Page 16 Anschlüsse exemplarisch, auf andere Signale/Schirme/Bauformen übertragbar! Option 1: Option 2: Option 3: A6 (oder) A6 (oder) Folgende Belegung der Weichenadressen zum Schaltbild, jede Adresse kann 2 Bilder schalten. Unbenötigte Adressen einfach 0 setzen: Hp0, Adresse 7 (CV32,33) Hp00, Adresse 1 (CV20,21) + Adresse 2 (CV22,23) Hp1, Adresse 1 (CV20,21) Hp2, Adresse 2 (CV22,23)
  • Page 17 Zusatzsignale lassen sich ebenfalls generieren, nicht benötigte Adressen einfach 0 setzen: Rangiersignal Sh1/Ra12, Adresse 3 (CV24,25) Gestört/Defekt, Adresse 3 (CV24,25) Vorsichtsignal, Adresse 4 (CV26,27) Ersatzsignal, Adresse 4 (26,27) Ersatzsignal DR-Typ, 1 weiße blinkende Lampe (A6), Adresse 7 (32,33) Geschwindigkeitsanzeiger, Adresse 5 (CV28,29) (Adresse 5 macht beide Varianten.

  • Page 18: Connection Hl-Signals

    Anschluss für HL-Signale (Mode 5) Connection for HL-Signals Der Mode 5 (CV14 = 5) bietet die Möglichkeit, Mode 5 (CV14 = 5) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 19 to operate with 19 states over 10 switch Zustände über 10 Weichenadresse darstellen.
  • Page 19 Anschlüsse exemplarisch, auf andere Signale/Schirme/Bauformen übertragbar! Option 1: Option 2: Folgende Belegung der Weichenadressen zum Schaltbild, jede Adresse kann 2 Bilder schalten. Unbenötigte Adressen einfach 0 setzen. Lampen in Sternform zeigen Blinklicht: Hl13 (Halt, Lichtreihe aus), Adresse 1 (CV20,21) + Adresse 2 (CV22,23) Hl1 (Vmax, Lichtreihe aus), Adresse 1 (CV20,21) Vorsignal zeigt: Vmax Hl3a (40 km/h, Lichtreihe aus), Adresse 2 (CV22,23)
  • Page 20 Hl2 (100 km/h), Adresse 4 (CV26,27) Vorsignal zeigt: Vmax Hl3b (60 km/h), Adresse 4 (CV26,27) Vorsignal zeigt: Vmax Hl4 (Vmax), Adresse 5 (28,29) Vorsignal zeigt: 100 km/h Hl5 (100 km/h), Adresse 5 (CV28,29) Vorsignal zeigt: 100 km/h Hl6b (60 km/h), Adresse 6 (CV30,31) Vorsignal zeigt: 100 km/h Hl6a (40 km/h), Adresse 6 (CV30,31) Vorsignal zeigt: 100 km/h...
  • Page 21 Hl9b (60 km/h), Adresse 8 (CV34,35) Vorsignal zeigt: 40 oder 60 km/h Hl9a (40 km/h), Adresse 8 (CV34,35) Vorsignal zeigt: 40 oder 60 km/h Hl10 (Vmax), Adresse 9 (CV36,37) Vorsignal zeigt: Halt Hl11 (100 km/h), Adresse 9 (CV36,37) Vorsignal zeigt: Halt Hl12b (60 km/h), Adresse 10 (CV38,39) Vorsignal zeigt: Halt Hl12a (40 km/h), Adresse 10 (CV38,39)

  • Page 22: Connection Ks-Signals

    Anschluss für KS-Signale (Mode 6) Connection for KS-Signals Der Mode 6 (CV14 = 6) bietet die Möglichkeit, Mode 6 (CV14 = 6) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 11 to operate with 11 states over 6 switch Zustände über 6 Weichenadresse darstellen.
  • Page 23 Anschlüsse exemplarisch, auf andere Signale/Schirme/Bauformen übertragbar! Option 1: Option 2: Option 3: Folgende Belegung der Weichenadressen zum Schaltbild, jede Adresse kann 2 Bilder schalten. Unbenötigte Adressen einfach 0 setzen. Lampen in Sternform zeigen Blinklicht: Hp0, Adresse 1 (CV20,21) + Adresse 2 (CV22,23) Ks1, Adresse 1 (CV20,21) Ks2, Adresse 2 (CV22,23) Rangiersignal Sh1/Ra12, Adresse 3 (CV24,25)
  • Page 24 Vorsichtssignal, Adresse 4 (CV26,27) Signalwiederholer (aktivieren/deaktivieren), Adresse 4 (CV26,27) Das Signalbild (gelb oder grün) wird separat geschaltet, hier wird nur das weiße Licht hinzu- oder weggeschaltet für den Wiederholer. Geschwindigkeitsanzeiger, Adresse 5 (CV28,29) Geschwindigkeitsvoranzeiger, Adresse 5 (CV28,29) Ersatzsignal, Adresse 6 (CV30,31) Richtungsanzeiger, Adresse 6 (CV30,31)
  • Page 25 Signalwiederholer (aktivieren/deaktivieren), Adresse 7 (CV32,33) Das Signalbild (gelb oder grün) wird separat geschaltet, hier wird nur das weiße Licht hinzu- oder weggeschaltet für den Wiederholer. Verkürzter Bremsweg (aktivieren/deaktivieren), Adresse 7 (CV32,33) Das Signalbild (gelb oder grün) wird separat geschaltet, hier wird nur das weiße Licht hinzu- oder weggeschaltet für den verkürzten Bremsweg.

  • Page 26: Connection Sbb, Öbb, Rhb, Usa, Eg

    Anschluss für SBB, ÖBB, RhB, USA, uvm Connection for SBB, ÖBB, RhB, USA, eg Weitere Signale anderer Länder, egal welcher, sind Other signals from other countries, no matter mit vielen der bereits o.g. Modi realisierbar, sodass which, are with many of the already mentioned diese hier nicht weiter explizit aufgeführt werden.

  • Page 27: Train Control System

    Zugbeeinflussung Train control Mit dem LSD ist es außerdem möglich, den With the LSD it is also possible to use the Zug in Abhängigkeit des Signalzustandes zu train depending on the signal state beeinflussen. Am einfachsten funktioniert dies influence. The easiest way to do this with mit unserem MFB-Baustein.
  • Page 28 Ohne MFB-Modul mit Relais (MD-0016) Mit MFB-Modul (MD-4200) + |A6|A5|A4| A3| A2 | A1 + |A6|A5|A4| A3| A2 | A1 Gleisanschluss Gleisanschluss Track input Track input 0016 Gleisanschluss Track input MD-4200...

  • Page 29: Programming Lock

    Programmiersperre Programming lock Um versehentliches Programmieren To prevent accidental programming to zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a CV 15 = CV 16 ist eine Programmierung programming possible.

  • Page 30: Programming Binary Values

    Programmierung von binären Werten Programming binary values Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of sogenannten binären Werten. Das so-called binary values. The bedeutet, dass mehrere Einstellungen in means that several settings einem Wert zusammengefasst werden. in a value.

  • Page 31: Reset Functions

    Über den Programmiertaster: About the programming button: Wechseln Sie die Position des Schiebers Change the position of the slider während des Betriebs, der Weichenausgang 1 during operation, the point output 1 fängt an ca. 1 sek. Takt zu schalten. will alternate in 1 sec. clocking. Schalten Sie am Steuergerät die gewünschte Switch on the desired control unit on the Weichenadresse, danach fängt Ausgang 1...
  • Page 32 CV-Tabelle S = Standard, L = Lokadresse, W = Weichenadresse, LW = Lok- und Weichenadresse nutzbar Beschreibung Bereich Bemerkung Blendzeiten 0 – 255 Auf/Abblendzeiten 1ms/Wert Blinkfrequenz Signallaterne 0 – 255 100 ms/Wert Blinkfrequenzzeit Softwareversion – – nur lesbar (10 = 1.0) Decoder-Resetfunktionen Grundfunktionen (CV 1,11-13,17-19) 3 Resetbereiche wählbar...
  • Page 33 MD Konfiguration bitweise Programmierung Wert AUS (Wert 0) Adresse 1 normaler Ausgang Adresse 1 invertierter Ausgang Adresse 2 normaler Ausgang Adresse 2 invertierter Ausgang Adresse 3 normaler Ausgang Adresse 3 invertierter Ausgang Adresse 4 normaler Ausgang Adresse 4 invertierter Ausgang...

  • Page 34: Cv-Table

    CV-Table S = Default, L = Loco address, S = Switch address, LS = Loco and switch address usable Description Range Note Fade times 0 – 255 1ms/ value Flash frequency signals 0 – 255 100 ms/value flash frequency Software version –...
  • Page 35 MD configuration bitwise programming Value OFF (Value 0) Wert AUS (Wert 0) Address 1 normal output Address 1 invert output Address 2 normal output Address 2 invert output Address 3 normal output Address 3 invert output Address 4 normal output...

  • Page 36: Technical Data

    Technische Daten Technical data Spannung: Power supply: 7-27V DC/DCC 7-27V DC/DCC 5-18V AC 5-18V AC Stromaufnahme: Current: 5mA (ohne Funktionsausgänge) 5mA (with out functions) Maximaler Funktionsstrom: Maximum function current: je Ausgang 0.5 A each output 0.5 A Maximaler Gesamtstrom: Maximum current: 1.5 A 1.5 Amps.

  • Page 37: Warranty, Service, Support

    Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,...

  • Page 38: Hotline

    Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV MD-TV...
