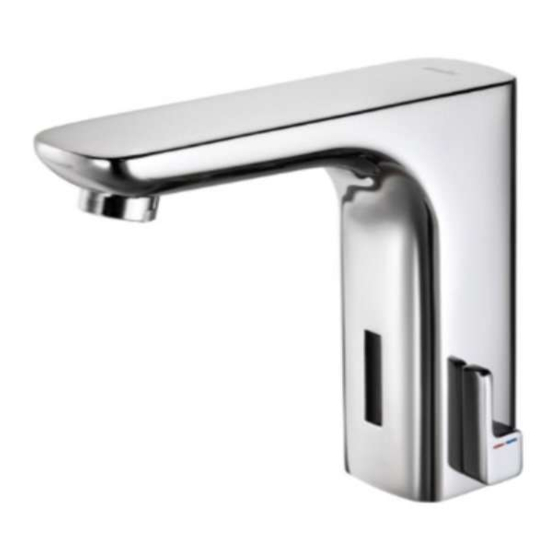

- Page 1 LOFT HyPlus Montage- und Bedienungsanleitung Assembly and operating instructions...
- Page 2 LOFT HyPlus Allgemeine Hinweise Gratulation zum Kauf Ihrer Waschtischarmatur WimTec LOFT in HyPlus Ausführung. Damit Sie jahrelang Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen...
-
Page 3: Table Of Contents
DIP-Schalter ................6 Montage ..................7 Funktion ..................8 Funktions-Beschreibung .............8 Reichweite .................8 Reinigungsstopp ................9 Dauerlauf ................10 Intelligente Freispül-Automatik ..........11 Spülstoppzeit ................12 Nachlaufzeit ................12 Visualisierung der Mindestspüldauer ........13 LED-Signale ................. 14 Ersatzteile ................... 15 WimTec LOFT Waschtischarmatur HyPlus... -
Page 4: Technische Daten
LOFT HyPlus Technische Daten WimTec LOFT - HyPlus 9 V: Batterie: 9 V Alkali 6LR22 oder 6LF22 (Lieferumfang) optional 6 V Lithium CR-P2 Batterielebensdauer: 9 V Alkali – ca. 100.000 Auslösungen (max. 2 Jahre) 6 V Lithium – ca. 200.000 Auslösungen (max. 4 Jahre) -
Page 5: Legende
LOFT HyPlus Legende Maße: Alle Maße in mm Ø 50 15° Ø 33 Rückflussverhinderer mit Vorfilter Elektronikmodul: Mischergriff und Sicherungs- Intervall-Regler schraube entfernen. Danach Mindestspüldauer-Regler Armaturenhaube abnehmen um Einstellregler des Elektro- Dip-Schalter nik-Moduls freizulegen. Kontroll-LED WimTec LOFT Waschtischarmatur HyPlus... -
Page 6: Funktionseinstellung
Reichweite (ON = 15 cm, OFF = 12 cm) Seite 8 Reinigungsstopp Seite 9 Dauerlauf Seite 10 Intelligente Freispül-Automatik Seite 11 Spülstoppzeit (ON = 10 min, OFF = 1 min) Seite 12 Nachlaufzeit (ON = 3 s, OFF = 1 s) Seite 12 WimTec LOFT Waschtischarmatur HyPlus... -
Page 7: Montage
Bei Batterievariante: Batterie in Batteriemodul einsetzen und Steckverbindung zwischen Armatur und Modul herstellen - Wasserzufluss öffnen. Automatischer Reichweitenabgleich. Nach ca. 5 s blinkt die LED 3 mal und die Armatur ist betriebs- bereit. Während des Reichweitenabgleichs nicht in den Sensorbereich fassen! WimTec LOFT Waschtischarmatur HyPlus... -
Page 8: Funktion
Funktions-Beschreibung Reichweite: DIP Schalter 1 2 3 4 5 6 Dient zum Anpassen der Reichweite an kleinere Waschtische. Stellung „ON“ = Standardreichweite (ca. 15 cm, voreingestellt). Stellung „OFF“= kurze Reichweite (ca. 12 cm, für kleine Waschbecken). WimTec LOFT Waschtischarmatur HyPlus... -
Page 9: Reinigungsstopp
Normalbetrieb über. Manuell: Zum vorzeitigen Beenden die Hand erneut an den Infrarotsensor (ca. 3 cm) heranführen und verweilen. 3 min | Nach 3-maligem Blinken ist der Reinigungsstopp beendet und die Armatur geht wieder in den Normalbetrieb über. WimTec LOFT Waschtischarmatur HyPlus... -
Page 10: Dauerlauf
(DIP-Schalter 5, siehe Seite 12). Manuell: Zum vorzeitigen Beenden die Hand erneut an den Infrarotsensor (ca. 3 cm) heranführen und verweilen. Nach 3-maligem Blinken ist der Dauerlauf beendet und die Armatur geht wieder in den Normalbetrieb über. WimTec LOFT Waschtischarmatur HyPlus... -
Page 11: Intelligente Freispül-Automatik
(siehe Seite 6). 10 - 180 s Intelligente Freispül-Automatik Wird die Armatur im eingestellten Intervall nicht zumindest für die eingestellte Spüldauer benützt, wird eine automatische Spülung für die verbleibende Dauer ausgelöst. Andernfalls wird keine automatische Spülung durchgeführt. WimTec LOFT Waschtischarmatur HyPlus... -
Page 12: Spülstoppzeit
DIP Schalter 6 2 3 4 5 6 Es kann zwischen 2 vordefi nierten Nachlaufzeiten (1 s bzw. 3 s) gewählt werden. Stellung „ON“ = Nachlaufzeit beträgt 3 s. Stellung „OFF“ = Nachlaufzeit beträgt 1 s (voreingestellt). WimTec LOFT Waschtischarmatur HyPlus... -
Page 13: Visualisierung Der Mindestspüldauer
Kontroll-LED symbolisiert wird, geht die Armatur außer Betrieb. Erst nach der Visualisierung geht die Armatur wie- der in den Normal-Betrieb über. Durch Ändern der Stellung des DIP-Schalter 4 auf „OFF“ wird die Freispül-Automatik deaktiviert und die Visualisierung der eingestellten Mindest- spüldauer abgebrochen. WimTec LOFT Waschtischarmatur HyPlus... -
Page 14: Led-Signale
LED Signale Infrarotsensor mit Kontroll-LED Beschreibung der Signal-Typen: Blinksignal Bedeutung N mal kurzes Blinken Blinkcode Bedeutung alle 4 s Batterie wechseln! Niedriger Batterie-Ladestand, keine Funktion alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen WimTec LOFT Waschtischarmatur HyPlus... -
Page 15: Ersatzteile
230 307 Rückflussverhinderer 230 314 inkl. Vorfilter Netzteil 230 V 101 065 Batteriemodul inkl. 9 V Batterie 231 380 inkl. 6 V Batterie 230 987 6 V Lithium Batterie 230 741 9 V Alkaline Batterie 230 086 WimTec LOFT Waschtischarmatur HyPlus... -
Page 16: General Notes
LOFT HyPlus General notes Congratulations on purchasing the WimTec LOFT fitting in HyPlus version. In order to ensure that you will be able to enjoy this high-quality product for many years, please take note of the following cleaning and maintenance recommendations:... - Page 17 Cleaning stop ................23 Continuous flow ..............24 Intelligent stagnation flush ............ 25 Flushing stop time..............26 Shut-off delay ................. 26 Minimum flushing duration visualisation ......27 LED signals .................. 28 Spare parts ................. 29 WimTec LOFT Washbasin fitting HyPlus...
-
Page 18: Specifications
LOFT HyPlus Specifications WimTec LOFT - HyPlus 9 V: Battery: 9 V Alkali 6LR22 or 6LF22 (in scope of supply) optional 6 V Lithium CR-P2 Battery life: 9 V Alkali – approx. 100.000 flushings (max. 2 years) 6 V Lithium – approx. 200.000 flushings (max. 4 years) -
Page 19: Legend
Ø 33 Reflux preventer with prefilter Electronics module: Remove mixing handle and Interval control lock screw. Afterwards remove Minimum flushing duration control upper fitting to access the elec- tronics setting elements. DIP switches Control LED WimTec LOFT Washbasin fitting HyPlus... -
Page 20: Configuring The Functions
Page 23 Continuous flow Page 24 Intelligent stagnation flush Page 25 Flushing stop (ON = 10 min, OFF = 1 min) Page 26 Shut-off delay (ON = 3 s, OFF = 1 s) Page 26 WimTec LOFT Washbasin fitting HyPlus... -
Page 21: Assembly
– open the water valve. Automatic range adjustment. After approx. 5 s the LED flashes 3 times and the fitting is operational. Do not trigger the sensor when performing the range adjustment! WimTec LOFT Washbasin fitting HyPlus... -
Page 22: Function
Serves to adjust the fi ttings active range to smaller washbasins. ‚ON‘ position = Standard active range (approx. 15 cm, default setting). ‚OFF‘ position = Short active range (approx. 12 cm, for smaller washbasins). WimTec LOFT Washbasin fi tting HyPlus... -
Page 23: Cleaning Stop
(approx. 3 cm) hand again and dwell. After the control LED fl ashes 3 times the cleaning stopp 3 min | is disabled and the fi tting will resume normal operation. WimTec LOFT Washbasin fi tting HyPlus... -
Page 24: Continuous Flow
To instantly end the continuous fl ow, approach the infrared sensor with your hand (approx. 3 cm) again and dwell. After the control LED fl ashes 3 times the continuous fl ow is disabled and the fi tting will resume normal operation. WimTec LOFT Washbasin fi tting HyPlus... -
Page 25: Intelligent Stagnation Flush
If the fi tting has not been in use at least for the minimum fl ushing duration, an automa- tic fl ush for the remaining duration will be actuated. Otherwise no automatic fl ushing will occur. WimTec LOFT Washbasin fi tting HyPlus... -
Page 26: Flushing Stop Time
You can select one of two predefi ned shut-off delay times (1 s or 3 s). ‘ON’ position = Shut-off delay is 3 s. ‘OFF’ position = Shut-off delay is 1 s (default setting). WimTec LOFT Washbasin fi tting HyPlus... -
Page 27: Minimum Flushing Duration Visualisation
The fi tting will resume normal operation as soon as the visualisation is fi nished. By changing the position of DIP switch 4 to ‚OFF‘ the intel- ligent stagnation fl ush will be disabled and visualisation of minimum fl ushing duration will be aborted. WimTec LOFT Washbasin fi tting HyPlus... -
Page 28: Led Signals
Signal type description: Flashing signal Description N times short fl ashing Flashing code Description every 4 s change battery! low battery, no function every 3 s cleaning stop active opening magnetic valve closing magnetic valve WimTec LOFT Washbasin fi tting HyPlus... -
Page 29: Spare Parts
230 314 incl. prefilter Power supply 230 V 101 065 Battery module incl. 9 V battery 231 380 incl. 6 V battery 230 987 6 V lithium battery 230 741 9 V alkaline battery 230 086 WimTec LOFT Washbasin fitting HyPlus... - Page 32 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
