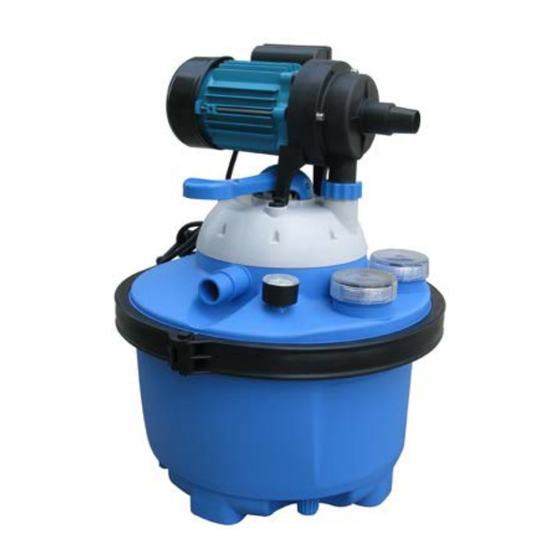

Swim & Fun Basic 3 Manual

Sandfiltersystem
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

Quick Links

MANUAL
ID KODE:M-1013.2013
Dansk .................2
Svensk ...............19
Suomi ...............37
Norsk ...............55
English ...............73
1
Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Basic 3 and is the answer not in the manual?

Questions and answers

Related Manuals for Swim & Fun Basic 3

Summary of Contents for Swim & Fun Basic 3

  • Page 1 Sandfiltersystem Basic 3 MANUAL ID KODE:M-1013.2013 Dansk ....2 Svensk ....19 Suomi ....37 Norsk ....55 English ....73 Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...

  • Page 2: Table Of Contents

    Sandfiltersystem Basic 3 Manual DK Generelt Stykliste Tilslutning til el Opstilling af sandfiltersystem Den første ibrugtagning Backwash procedure Brugerinstruktioner 3-vejs ventil Vedligeholdelse Problemløsning Tilbehør Reservedele Generelt Sandfiltersystemet består af en filtertank i højkvalitets polypropylen, som er produceret ud i ét stykke uden svejsninger.

  • Page 3: Sandfiltersystem Basic

    Sandfiltersystem Basic 3 Vær opmærksom: Denne henvisning er anvendt, når der kan opstå skader på produktet såfremt brugermanualen, driftsinstruktioner og driftsprocedurer ikke følges 100 % eller slet ikke følges. Note: Denne henvisning benyttes til at påkalde opmærksomhed til speciel information.

  • Page 4: Stykliste

    Sandfiltersystem Basic 3 Transportskader Vi har pakket dit sandfilteranlæg omhyggeligt og professionelt forud for leveringen. Husk at undersøger om pakken er ubeskadiget og at leverancen er leveret komplet. Ydre transportskader skal straks meldes pr skrift til transportøren, og sekundært til afsender så du som modtager ikke kommer til at stå...

  • Page 5: Tilslutning Til El

    Sandfiltersystem Basic 3 Installationsdiagram 1. Filtertank 2. Pumpe 3. 3-vejs topventil 4. Fra pool (urenset). Det anbefales at benytte en praktisk lukkeventil før selve pumpen (monteret på suge slangen mellem pool og pumpe – ekstra tilbehør, ej inkluderet) 5. Til pool (renset vand). Det anbefales at montere en praktisk lukkeventil før poolen (monteret på...

  • Page 6: Opstilling Af Sandfiltersystem

    – det er meget vigtigt! Note: Hvis bassinet er lavt (typisk under 90 cm), kan det vise sig nødvendigt at sænke Basic 3 filteret til et lavere niveau (ca. 10-15 cm ned i underlaget), således at der opnås et tilstrækkeligt naturligt flow til sandfilteranlægget ved opstart.
  • Page 7 Sandfiltersystem Basic 3 Der er mulighed for at se en video med hvorledes dette gøres - Brug QR Code eller gå ind og se videoen på Youtube.com, søg efter navn: Sandfilter Basic3 Video. Anvend en haveslange med alm. vandtryk for at fylde sandfilteranlægget plus slangerne med vand.
  • Page 8 Sandfiltersystem Basic 3 Opfyldning med filtermateriale Åbn spænd ringen ved filtertankens åbning og løft filterlåget af. Når dette er gjort, kontrolleres det, at bundpladen samt separationsvæggen inde i filtertanken er korrekt placeret. Bemærk her at skinnerne i bundpladen fortsætter i de skinner, der er lavet i filtertankens indervæg. Separator pladen skal derefter også...
  • Page 9 Sandfiltersystem Basic 3 Filterbund med små riller Filterkammer Dræningsventil under filterbunden Separationsvæg ml. filterkammer og det rensede vand Indløb fra filterkammeret OBS: Fixeringspunkt. Her skal filterlåget ”gå i hak”. Diagram over filtertankens indre, når låget er taget af. Så fyldes filtermaterialet i filtertanken. Benyt 10-12 kg sand Filtermaterialet består af specielt quartssand der er vasket, opslemmet og brændt.
  • Page 10 Sandfiltersystem Basic 3 monteres med spændebånd. Poolslanger og spændebånd skal tilkøbes separat. Eventuelle utætheder i overgangene kan afhjælpes med almindeligt teflontape placeret på studserne/gevind. Det er en god ide at montere ekstraudstyr i form af lukkeventiler ved poolen efter hhv. skimmeren og ved poolindgangsstudsen.

  • Page 11: Den Første Ibrugtagning

    Sandfiltersystem Basic 3 Den første ibrugtagning Når filtertanken er blevet fyldt som anført og slangerne også er korrekt monteret, så er filtersystemet klar til brug. Bemærk: Først udføres et såkaldt ”backwash” for at undgå, at evt. støv og små sandkorn skylles ud i poolen, når filtreringen første gang påbegyndes (læse mere under Backwash proceduren).

  • Page 12: Backwash Procedure

    Sandfiltersystem Basic 3 Filtertid Vandet i en swimmingpool bør renses gennem filtertanken 2-4 gange i døgnet, afhængig af hvor meget vand poolen rummer, og hvor meget rensekapacitet som filteranlægget har. Hvis vejret og poolvandet er varmt, så kræves altid forøget filtrering samt kemisk vandpleje. I de varme perioder benyttes poolen typisk tilsvarende mere, hvilket yderligere forøger kravet til rensning og vandpleje.
  • Page 13 Sandfiltersystem Basic 3 Sørg for at der er monteret en slange på ”backwash” ventilen, ellers vil vandet sprøjte herfra • ud af filtertanken. En speciel flad og kompakt backwash slange, kan evt. tilkøbes (www.swim- fun.com). • Tænd igen for pumpen, og lad den køre indtil det udpumpede vand skifter farve fra uklart og beskidt til klart og rent.

  • Page 14: Vedligeholdelse

    Vær opmærksom: BASIC 3 Filtersystemet bør ikke benyttes uden en fastmonteret skimmer på poolen. Alternativt benyttes et lille plast løvfilter/en flydende overfladeskimmer i poolen såfremt poolen er i plastmateriale uden faste sider. Skimmeren opfanger nemlig de blade, kviste, grene mv. der ellers kan ophobe sig inde i selve pumpen og derved få...

  • Page 15: Problemløsning

    Sandfiltersystem Basic 3 Problemløsning Problem Årsag Løsning Ved opstart. Pumpen kører, men Pumpen står ikke placeret under Pumpen skal stå lavere så vandet pumper ikke vand poolens vandlinje altid selv løber naturlig mod pumpen. Nedsænk evt. filteret 10- 15 cm ned i underlaget.

  • Page 16: Tilbehør

    Sandfiltersystem Basic 3 Relevant tilbehør (se også www.swim-fun.com) Filtersand Specialsand til sandfilter (kornstørrelse 0,4 – 0,8 mm). Artikel 1536 25 kg./pose Poolslange Flexibel poolslange som forbinder pool og filtersystem. Artikel 1582 Ø32 mm Poolslang, 6,6 meter (i delbara sektioner av 1,10m) Artikel 1542 Ø38 mm poolslang, 9,0 meter (i delbara sektioner av 1,50m)

  • Page 17: Reservedele

    Sandfiltersystem Basic 3 Reservedelsliste Kontakt din forhandler ved køb af reservedele. Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...
  • Page 18 Sandfiltersystem Basic 3 Part No. S&F Varebeskrivelse: Varenr.: 1+2+3+4+5+6+7+8+9+10+11 1111 Komplet Filterlåg 1115 Håndtag 1116 Bolt 1103 O-ring til Låg 1117 Manometer 1112 Pumpe 13+14 1113 Plast møtrik+Plast spændeskive 15+16 1114 Plexiglas M/O-ring til Filterlåg Sæt á 2 20+21+22 1119...
  • Page 19 Sandfiltersystem Basic 3 Manual SE ID KODE:M-1013.2013 Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...

  • Page 20: Service

    Sandfiltersystem Basic 3 Manual SE Allmänt Stycklista Nätanslutning Uppställning av sandfiltersystem Första användning Backwash procedure Användarinstruktioner till 3-vejs ventil Underhåll Problemlösning 10. Tillbehör Reservdelar Allmänt Sandfiltersystemet består av en filtertank i högkvalitativt polypropylen, som är tillverkad i ett stycke utan svetsningar. Materialet är helt korrosions- och kemikalieresistent gentemot alla standardpoolkemikalier på...
  • Page 21 Sandfiltersystem Basic 3 Garanti Garantin gäller i 12 månader (+ 12 månaders reklamationsrätt). Garantiperioden gäller från datumet på ditt inköpskvitto. Kvittot skal visas framvisas vid service förfrågningar i garantiperioden. Det är därför viktigt, att du gömmer ditt kvitto. Producenten garanterar säker drift och produktansvar på bakgrund av följande specifika konditioner:...
  • Page 22 Sandfiltersystem Basic 3 Transportskador Vi har packat din sandfilteranordning omsorgsfullt och professionellt före leverans. Kom ihåg att kontrollera att förpackningen är oskadad och att leveransen är fullständig. Yttre transportskador ska snarast anmälas i skrift till transportören, och i andra hand till avsändaren, så att du som mottagare inte hamnar i en problematisk situation.
  • Page 23 Sandfiltersystem Basic 3 Installationsdiagram 1. Filtertank 2. Pump 3. 3-vägs toppventil 4. Från pool (orensat). Det rekommenderas att man använder en praktisk stängningsventil för själva pumpen (monterad på sugslangen mellan pool och pump – extra tillbehör, ingår ej) 5. Till pool (rensat vatten). Det rekommenderas att man monterar en praktisk stängningsventil för poolen (monterad på...
  • Page 24 Mycket viktigt! Notera: Om poolen är låg (under 90 cm) kan det vara nödvändigt att sänka ned Basic 3 filtret till en lägre nivå (ca 10-15 cm ned i underlaget. Det behövs ett naturligt vattenflöde från poolen till sandfilteranläggningen.
  • Page 25 Sandfiltersystem Basic 3 Använd en trädgårdsslang med normalt vattentryck för att fylla sand filtersystem plus slangar med vatten. Visas här hur det går till, om man har en skimmer (se bild.). Det kan också användas en trädgårdsslang med vattentrycket vid plast pool inuti (se bild.), där poolens slang går ner till pumpen.
  • Page 26 Sandfiltersystem Basic 3 till att skenorna i bottenplattan fortsätter till de skenor som ligger i filtertankens innervägg. Separatorplattan ska därefter också placeras ner i dessa ledningsskenor, så att den översta kanten på separatorplattan ligger jämnt mot överkanten på filtertanken. Se foto 4.2a och 4.2b.
  • Page 27 Sandfiltersystem Basic 3 Filterbotten med små räfflor Filterkammare Utloppsventil under filterbotten Separationsvägg mellan filterkammaren och det rensade vattnet Inlopp från filterkammaren OBS: Fästpunkt. Här ska filterlocket "haka fast". Skiss över filtertankens insida när locket tagits av. Filtermaterialet fylls i filtertanken så här: Använd 10-12 kg sand Filtermaterialet består av särskild kvartssand som är sköljd, uppslammad och bränd.
  • Page 28 Sandfiltersystem Basic 3 Det är för övrigt en bra idé att montera tillköpta extratillbehör i form av stängningsventiler vid poolen, efter skimmern resp. poolingångskopplingen. Det underlättar hanteringen när filtertanken ska öppnas eller flyttas. (www.swim-fun.com) De poolslangar som kan användas är Ø32 mm (rekommenderade) eller Ø38 mm, av god kvalitet.
  • Page 29 Sandfiltersystem Basic 3 Första användning Filtersystemet är klart att användas när filtertanken har fyllts enligt anvisningarna och slangarna också är korrekt monterade. Märk: Först utförs en så kallad "backwash", för att undgå ett ev. smuts och små sandkorn sköljs ut i poolen när filtreringen börjar för första gången (se pkt.
  • Page 30 Sandfiltersystem Basic 3 Filtertid Vattnet i en swimmingpool bör rensas genom filtertanken 2-4 gånger om dygnet, beroende på hur mycket vatten poolen rymmer och hur mycket rensningskapacitet filteranordningen har. Om vädret och poolvattnet är varmt, krävs alltid ökad filtrering samt kemisk vattenrengöring. Vid varma perioder används poolen vanligtvis mer, något som ytterligare ökar kraven på...
  • Page 31 Sandfiltersystem Basic 3 • Sätt på pumpen igen och låt den köra tills det utpumpade vattnet skiftar färg från ogenomskinligt och smutsigt till klart och rent. Det tar ca 5 minuter. • Stäng av filterpumpen! • Sätt handtaget i läge 1 "Filtration".
  • Page 32 Obs: BASIC 3-filtersystemet bör inte användas utan en fastmonterad skimmer på poolen. Alternativt användas ett litet lövfilter eller en flytande ytskimmer i poolen, förutsatt att poolen är av ett plastmaterial utan fasta sidor. Skimmern fångar nämligen upp blad, kvistar, grenar osv.
  • Page 33 Sandfiltersystem Basic 3 Problemlösning Problem Orsak Lösning Vid uppstart. Pumpen kör men Det är luft i poolslangen. Pumpen skal stå lägre så att pumpar inte vatten Pumpen står inte placerad under vattnet rinner själmant mot vattenlinjen Pumpen. Sänk ev. filtret 10-15cm ner i marken.
  • Page 34 Sandfiltersystem Basic 3 Relevant tillbehör (se också www.swim-fun.com) Filtersand Specialsand för sandfilter (kornstorlek 0,4 – 0,8 mm). Artikel 1536 25 kg./pose Poolslang Flexibel poolslang mellan pool och filtersystem. Artikel 1582 Ø32 mm Poolslang, 6,6 meter (i delbara sektioner av 1,10m) Artikel 1542 Ø38 mm poolslang, 9,0 meter (i delbara sektioner av 1,50m)
  • Page 35 Sandfiltersystem Basic 3 Reservdelslista Kontakta din återförsäljare vid behov av reservdelar. Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...
  • Page 36 Sandfiltersystem Basic 3 Part No. S&F Varebeskrivelse: Varenr.: 1+2+3+4+5+6+7+8+9+10+11 1111 Komplett Filterlock 1115 Handtag 1116 Bult 1103 O-ring 1117 Manometer 1112 Pump 200W. 13+14 1113 Plast møtrik+Plast spændeskive 15+16 1114 Plexiglas M/O-ring till Filterlock Sæt á 2 20+21+22 1119 Klämring H+V med bolt...
  • Page 37 Hiekkasuodatin malli BASIC 3 Käsikirja-FI ID KODE:M-1013.2013 Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...
  • Page 38 Hiekkasuodatin malli BASIC 3 Manual FI Yleistä 2. Hiekkasuodatinjärjestelmä muodostuu seuraavista komponenteista 3. Asennus 4. Hiekkasuodatinjärjestelmän asennus 5. Ensimmäinen käyttöönotto 6. Pesu (backwash) 7. 3-tieventtiilin käyttöohjeita 8. Suodattimen pesu (backwash) 9. Ongelmat ja niiden poistaminen 10. Lisävarusteet 11. Varaosat Yleistä...
  • Page 39 Hiekkasuodatin malli BASIC 3 Muista: Tätä muistutusta käytetään silloin, kun tuote voi vaurioitua, ellei ohjeita noudateta 100-prosenttisesti. Huomautus: Tätä muistutusta käytetään silloin, kun käyttäjän halutaan kiinnittävän huomiota johonkin erityiseen asiaan. Huomautus: Hiekkasuodatinlaitteiston oikea asennus, käyttö ja kunnossapito takaa, että suodatustulos on hyvä ja laitteisto kestää ja toimii pitkään. Suosittelemme painokkaasti, että noudatat kaikkia tässä...
  • Page 40 Takuu ei kata pumpun tulvimisen aiheuttamia vahinkoja. Tekniset tiedot – Hiekkasuodatin BASIC 3 Hiekkasuodatinlaite (suodatinsäiliö Ø400 mm) päälle asennetulla pumpulla, 3-tiekansiventtiilillä, painemittarilla, muovisella kiristysrenkaalla sekä erikoissuodatinpohjalla. Suodatin on käyttövalmis integroituine UV-valaisimineen, joka poistaa keijulevät vedestä ilman kemikaaleja, altaan sähkölämmittimeen sekä...
  • Page 41 Hiekkasuodatin malli BASIC 3 Asennuskaavio 1. Suodatinsäiliö 2. Pumppu 3. 3-tie-kansiventtiili 4. Altaasta (puhdistamaton). Suositellaan, että itse pumpun edellä käytetään kätevää sulkuventtiiliä (se asennetaan altaan ja pumpun väliseen imuletkuun - lisävaruste, ei mukana) 5. Altaaseen (puhdas vesi). Suositellaan, että käytetään kätevää...
  • Page 42 Hiekkasuodatin malli BASIC 3 Hiekkasuodatinlaitteiston asennus - ulos Ota huomioon, että altaan reunan ja 220/230 V virtalähteeseen kytkettyjen hiekkasuodatinpumppujen välisen etäisyyden pitää olla asennusstandardin C15-100 mukaan vähintään 3,5 metriä. Se ei kuitenkaan olla paljon pitempi, koska pumpun kapasiteetti on sitä suurempi mitä lyhyempi imuletku Hiekkasuodatin pitää...
  • Page 43 Hiekkasuodatin malli BASIC 3 Hiekkasuodatinjärjestelmän asennus. AINA Varo: Ennen kuin pumpun moottorin tai pumpun muita osia avataan, sähköpistoke on ensin irrotettava pistorasiasta niin, ettei mitään yhteyttä virtalähteeseen ole! Suodatinpumppu ruuvataan kiinni suodatinjärjestelmän kanteen. Irrota kaksi ruuvia (1) kannesta, asenna suodatinpumppu kanteen ja kiinnitä...
  • Page 44 Hiekkasuodatin malli BASIC 3 Kuva 4.2a Kuva 4.2b Kuva 4.2c Kuva 4.2c Muista: Suodatinsäiliön ja pohjalevyn suojaamiseksi suodatinsäiliö pitää AINA täyttää n. 20 senttimetrillä vettä, ennen kuin suodatinhiekka kaadetaan säiliöön! Kuva 4.3a + 4.3b. Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...
  • Page 45 Hiekkasuodatin malli BASIC 3 Uritettu suodatinpohja Suodatinkammio Suodattimen pohjan alla oleva tyhjennysventtiili Suodatinkammion ja puhdistetun veden välinen erotusseinä Sisäänvirtaus suodatinkammiosta Huomautus: Kiinnistyspiste. Tässä suodatinkannen pitää "lukittua". Kuva suodatinsäiliön sisältä, kun kansi on otettu pois. Näin suodatinsäiliö täytetään suodatinmateriaalilla. Käytä 10-12 kg hiekkaa Suodatinmateriaali on erityistä...
  • Page 46 Hiekkasuodatin malli BASIC 3 Hyvä idea on asentaa lisävarusteina hankitut sulkuventtiilit joko siivilän jälkeen tai altaan tuloyhteen yhteyteen. Ne helpottavat käsittelyä, kun suodatinsäiliö avataan tai mahdollisesti siirretään ( www.swim-fun.com). Allasletkujen tulee olla laadukkaita letkuja läpimitaltaan 32 mm (suositeltava) tai 38 mm.
  • Page 47 Hiekkasuodatin malli BASIC 3 Ensimmäinen käyttöönotto Kun suodatinsäiliö on täytetty ohjeiden mukaan ja letkut on asennettu oikein, suodatinjärjestelmä on valmis otettavaksi käyttöön. Huomaa: Ensimmäiseksi suoritetaan pesu (backwash) sen välttämiseksi, että altaaseen huuhtoutuisi pölyä ja pieniä hiekanmuruja, kun suodatus aloitetaan (katso lukua 6 – Pesu (backwash)).
  • Page 48 Hiekkasuodatin malli BASIC 3 Suodatusaika Uima-altaan vesi pitää puhdistaa suodatinsäiliässä 2-4 kertaa vuorokaudessa, riippuen siitä, kuinka paljon vettä altaassa on ja kuinka suuri on suodatinjärjestelmän puhdistuskyky. Lämpimällä säällä ja kun altaan vesi on lämmintä, suodatusta on lisättävä ja tehostettava kemiallisella käsittelyllä.
  • Page 49 Hiekkasuodatin malli BASIC 3 • Varmista, että "Backwash"-venttiiliin on kiinnitetty letku. Muuten vesi suihkuaa ulos suodatinsäiliöstä. Myytävänä on erityinen kompakti pesuletku (backwash-letku) (www.swim- fun.com). • Käynnistä sitten pumppu ja anna sen käydä, kunnes ulos pumpattu vesi muuttuu sameasta kirkkaaksi ja puhtaaksi. Tämä vie noin 5 minuuttia.
  • Page 50 Muista: Suodatinjärjestelmää BASIC 3 ei saa käyttää ilman, että altaaseen on asennettu kiinteä siivilä. Vaihtoehtoisesti käytetään pientä muovista lehtisuodatinta/kelluvaa pintasiivilää, mikäli allas on muovia eikä siinä ole kiinteitä sivuja. Siivilä kerää lehdet ja oksat, jotka muuten voisivat kerääntyä...
  • Page 51 Hiekkasuodatin malli BASIC 3 Ongelmat ja niiden poistaminen Ongelma Ratkaisu Käynnistysvaihe. Imuletkun sisällä on ilmalukko. Suodattimen päälle asennettavan Pumppu käy, mutta ei pumppaa Pumppu ei ole altaan vedenpinnan pumpun on oltava vedenpinnan vettä altaaseen. alapuolella alapuolella! Voit upottaa suodattimen säiliötä jonkin verran maahan, jotta vesi pääsee...
  • Page 52 Hiekkasuodatin malli BASIC 3 Tärkeitä lisävarusteita (katso www.swim-fun.com) Suodatinhiekka, 25 kg. Suodatushiekka, 25 kg. Tuote 1536 Letkusarja, Ø32 mm (suositeltava) tai Ø38 mm altaan ja suodatinjärjestelmän väliin. Letkusarja, Ø32 mm (suositus) tai Ø38 mm, altaan ja suodatusjärjestelmän väliin. Tuote 1582 Ø32 mm, 6,6 m.
  • Page 53 Hiekkasuodatin malli BASIC 3 Varaosat Kysy varaosia jälleenmyyjältä. Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...
  • Page 54 Hiekkasuodatin malli BASIC 3 Osanro Tuotenro Tuotteen kuvaus: 1+2+3+4+5+6+7+8+9+10+11 1111 Suodattimen kansi, kaikki osat 1115 Kahva 1116 Kahvan pultti 1103 Suodattimen kannen O-rengas 1117 Painemittari 1112 Pumppu 200 W. 13+14 1113 Muovinen mutteri ja aluslevy 15+16 1114 Pleksilasinen M/O-rengas suodattimen kanteen, 2 kpl...
  • Page 55 Sandfiltersystem Basic 3 Håndbok NO ID KODE:M-1013.2013 Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...

  • Page 56: 1 Generelt

    Sandfiltersystem Basic 3 Håndbok NO Generelt 2. Deleliste 3. Tilkopling til strømnett 4. Oppsetting av sandfiltersystem 5. Førstegangs bruk 6. Prosedyre for returskylling 7. Brukerveiledning 3-veis ventil 8. Vedlikehold 9. Feilsøking 10. Tilbehør 11. Reservedeler Generelt Sandfiltersystemet består av en filtertank av høykvalitets polypropylen, som er produsert i ett stykke, uten sveising.
  • Page 57 Sandfiltersystem Basic 3 Merk: Denne anvisningen brukes for å påkalle oppmerksomhet om en spesiell informasjon. Garanti Garantiperioden følger nasjonale lover for forbrukerkjøp. Garantiperioden gjelder fra kjøpedatoen som er angitt på kvitteringen. Kvitteringen må fremvises ved servicehenvendelser i garantiperioden. Det er derfor viktig at du tar vare på kvitteringen. Produsenten garanterer sikker bruk og produktansvar på...
  • Page 58 Det er ingen garanti som dekker skader forårsaket av oversvømmelse fra pumpen. Tekniske data – Sandfilter BASIC 3 Sandfilteranlegg (filtertank Ø400 mm) med toppmonteret pumpe, 3-veis toppventil, manometer, spennring i plast, samt spesialfilter siktbunn. Filteret er forberedt til bruk med integreret UV-lys for kjemikaliefri eliminering av svevealger i vannet , elektrisk bassengvarmer, i tillegg til en spesiell damfilterinnsats for alternativ bruk med hagedammmer.
  • Page 59 Merk: Hvis svømmebassenget er lavt (under 90 cm), kan det vise sig nødvendigt at sænke Basic 3 filteret til et lavere niveau (ca. 10-15 cm ned i underlaget), således at der opnås et tilstrækkeligt naturligt flow til sandfilteranlægget.
  • Page 60 Sandfiltersystem Basic 3 Priming Før førstegangs bruk må slangene primes for å fylle sandfilteret og slangene med vann. Løft slangene over sandfiltersystemet for å få vannet frem til pumpen, senk deretter slangene igjen. Denne prosedyren må gjentas til sandfilterpumpen og slangene er fylt med vann og pumpen vil begynne å...
  • Page 61 Sandfiltersystem Basic 3 Oppsetting av sandfiltersystemet og pumpe. Installasjon med filtersand og fleksible bassengslanger eller PVC-rør Forsiktig: Før dekselet til pumpemotoren eller ALLTID andre pumpedeler åpnes, skal støpselet først tas ut av kontakten, slik at det ikke er noen forbindelse til en strømkilde! Filterpumpen skrus fast på...
  • Page 62 Sandfiltersystem Basic 3 Foto 4.2c Foto 4.2d Vær oppmerksom: For å beskytte filtertanken og bunnplaten mot evt. skader, skal filtertanken ALLTID fylles med ca. 20 cm vann før filtersanden helles i tanken! Foto 4.2c + 4.2d Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...
  • Page 63 Sandfiltersystem Basic 3 Filterbunn med små riller Filterkammer Dreneringsventil under filterbunnen Separasjonsvegg mellom filterkammeret og det rensede vannet Innløp fra filterkammeret OBS: Fikseringspunkt. Her skal filterlokket ”gå inn i hakket”. Diagram som viser filtertanken innvendig når lokket er tatt av.
  • Page 64 Sandfiltersystem Basic 3 Det er en god ide å montere ekstra lukkeventiler som ekstrautstyr ved bassenget etter henholdsvis skimmeren og ved bassengets inngangsstuss. Det letter håndteringen når filtertanken skal åpnes eller evt. flyttes. (www.swim-fun.com). Bassengslangene som kan benyttes er både Ø32mm (anbefales) eller Ø38 mm av god kvalitet.
  • Page 65 Sandfiltersystem Basic 3 Første gangs bruk Når filtertanken er blitt fylt som oppgitt, og slangene også er riktig montert, er filtersystemet klart til bruk. Merk: Først gjøres en såkalt backwash for å unngå, at evt. støv og små sandkorn skylles ut i bassenget når filtreringen startes (se avsnitt 6 –...
  • Page 66 Sandfiltersystem Basic 3 Filtreringstid Vannet i svømmebassenget bør renses gjennom filtertanken 2-4 ganger i døgnet, avhengig av hvor mye vann bassenget inneholder, og hvor stor rensekapasitet filteranlegget har. Hvis det er varmt i været og vanntemperaturen i bassenget er høy, kreves alltid mer filtrering og kjemisk vannbehandling.
  • Page 67 Sandfiltersystem Basic 3 • Sett håndtaket på filtertanken i stilling 2 – ”backwash” Kontroller at det er montert en slange på ”backwash”-ventilen, ellers vil vannet sprute ut av • filtertanken. En spesiell, flat og kompakt backwash-slange kan evt. kjøpes (www.swim- fun.com).
  • Page 68 Vær oppmerksom: BASIC 3 Filtersystem bør ikke brukes uten en fastmontert skimmer på bassenget. Alternativt kan det brukes et lite løvfilter av plast /en flytende overflateskimmer i bassenget hvis bassenget er av plastmateriale uten faste sider. Skimmeren fanger nemlig opp de bladene, kvistene, grenene osv.
  • Page 69 Sandfiltersystem Basic 3 Problemer og problemløsning Problem Årsak Løsning Ved start. Det er luft i sugeslangen. Selve pumpen, som er plassert Pumpen går, men pumper ikke Pumpen er ikke plassert under øverst på filteret, må være under vann inn i bassenget.
  • Page 70 Sandfiltersystem Basic 3 Reparasjoner av filterpumpen skal kun utføres av kvalifiserte, profesjonelle firmaer. Hvis dette ikke gjøres, bortfaller garantien. Relevant tilbehør (se www.swim-fun.com) Filtersand Filtersand, 25 kg. Artikkel 1536 Bassengslange Slangesett, Ø32 mm (anbefales) eller Ø38 mm, forbinder bassenget med filtersystemet.
  • Page 71 Sandfiltersystem Basic 3 Reservedeler Kontakt forhandleren nå du skal kjøpe reservedeler. Swim & Fun Scandinavia - info@swim-fun.com – www.swim-fun.com...
  • Page 72 Sandfiltersystem Basic 3 Artikkel Delenr. Beskrivelse av artikkeIen: 1+2+3+4+5+6+7+8+9+10+11 1111. Komplett filterlokk 1115. Håndtak 1116. Skrue til håndtaket 1103. O-ring til filterlokk 1117. Manometer 1112. Pumpe 200 W. 13+14 1113. Plastmutter og skive 15+16 1114. Pleksiglass m/O-ring filterlokk 2 stk.
  • Page 73 Sandfiltersystem Basic 3 Manual-UK ID KODE:M-1013.2013 Swim & Fun Scandinavia – info@swim-fun.com – www.swim-fun.com...
  • Page 74 Sandfiltersystem Basic 3 1. General 2. Parts 3. Connecting to power source 4. Setup of the sand filtering system 5. Using for the first time 6. The backwash procedure 7. User instructions for 3-way valve 8. Maintenance 9. Problems and problem solving 10.
  • Page 75 Sandfiltersystem Basic 3 Warranty The warranty period is according to the national laws regarding consumer purchase. The warranty period applies from the date of purchase on your purchase receipt. The receipt must be presented at service calls during the warranty period. It is therefore important that you save your sales receipt. The...
  • Page 76 There is no guarantee against damage from flooding of the pump. Technical information - Sand filter BASIC 3 Sand filter unit (filter tank Ø400 mm) with pump mounted on the top, 3-way top valve, manometer, plastic tightening ring as well as separate bottom strainer.

  • Page 77: Installation Diagram

    Sandfiltersystem Basic 3 Installation diagram 1. Filter tank 2. Pump 3. Three-way overhead valve 4. From pool (unclean). It is recommended that a practical closing valve be used for the pump (mounted on the suction hose between pool and pump - extra accessory, not included) 5.
  • Page 78 NOTE: If the pool is less than 90 cm deep, it is recommended to place the Basic 3 filter at a lower level than the pool bottom (approx. 10-15 cm into the ground). This will help water to flow with improved natural water pressure from the pool to the filter.
  • Page 79 Sandfiltersystem Basic 3 procedure must be repeated until the sand filter pump and hoses are filled with water and the pump will begin to draw water through the system. Then a vacuum is created inside the system and so priming is no longer necessary (if the hoses are not disconnected in the meantime).
  • Page 80 Sandfiltersystem Basic 3 Filling of filter sand Open the locking ring at the filter tank's opening and take off the filter lid. Having done this, check that the bottom plate and the separator wall inside the filter tank are correctly positioned. Note that the bars on the bottom plate continue to the bars of the filter tank's inner wall.
  • Page 81 Sandfiltersystem Basic 3 Filter bottom with small grooves Filter chamber Outlet valve under filter bottom Separator wall between the filter chamber and the cleansed water Inlet from the filter chamber Observe: Anchor point. This is where the filter lid should slot into place.
  • Page 82 Sandfiltersystem Basic 3 In addition, it is a good idea to install extra accessories in the form of closing valves by the pool, after the skimmer and the pool inlet coupling. This facilitates handling when the filter tank has to be opened or moved.
  • Page 83 Sandfiltersystem Basic 3 Using for the first time The filtering system is ready for use when the filter tank has been filled in accordance with the instructions, and the hoses also have been correctly attached. Note: First, a so-called "backwash" is performed, to avoid grit and grime leaking into the pool when the filtering starts for the first time (see section 6 –...
  • Page 84 Sandfiltersystem Basic 3 Filter time The water in a swimming pool should be cleansed through the filter tank 2-4 times a day, depending on how much water the pool holds and the cleansing capacity of the filtering device. If the weather and the pool water are warm, there is always a need for increased filtering and chemical cleansing of water.
  • Page 85 Sandfiltersystem Basic 3 • Make sure a hose is attached to the "backwash" valve, or the water will gush from the filter tank. If needed, a special, flat and compact backwash hose can be purchased. (www.swim- fun.dk). • Turn on the pump again and let it run until the pumped-out water shifts colour from opaque and dirty to clear and clean.
  • Page 86 Sandfiltersystem Basic 3 The pressure gauge shows the pressure inside the tank. If the pressure should rise by circa 0.2-0.3 bar above the original pressure measurement, when the filter sand was new and clean, the filter needs a backwash. NOTE: In order to provide good hygienic conditions in the filter tank and generally optimal functioning of the filter, a backwash of the filter should be carried out at least once a week –...
  • Page 87 Sandfiltersystem Basic 3 Problems and problem solving Problem Cause Solution At start. Air trapped inside suction hose. The pump itself, which is The pump is running but not Pump I not placed under the placed on top of the filter, must pumping water into the pool.
  • Page 88 Sandfiltersystem Basic 3 Relevant accessories (see www.swim-fun.com) Filter sand Filter sand, 25 kg. Article 1536 Poolhose Hose set, Ø32 mm (recommended) or Ø38 mm, connects the pool to the filter system. Article 1582 Ø32 mm, 6,6 m. Article 1542 Ø38 mm, 9,0 m.
  • Page 89 Sandfiltersystem Basic 3 11. Spareparts Contact your dealer for buying spareparts. Swim & Fun Scandinavia – info@swim-fun.com – www.swim-fun.com...
  • Page 90 Sandfiltersystem Basic 3 Part No. Item no. Item description: 1+2+3+4+5+6+7+8+9+10+11 1111 Complete filterlid 1115 Handle 1116 Bolt for the handle 1103 O-ring for filterlid 1117 Manometer 1112 Pump 200W. 13+14 1113 Plastic nut and washer 15+16 1114 Plexiglas M/O-ring filterlid 2 pcs.
