USER MANUAL
FILTER SYSTEM PRO CLASSIC
Accessories ..............................................................
Danish ......................................................................
Swedish ....................................................................
Finnish ....................................................................
Norwegian ..............................................................
English .....................................................................
German ...................................................................
Dutch .......................................................................
Polish .......................................................................
Swim & Fun A/S . info@swim-fun.com . Web: swim-fun.com . MV-1042-06-2022 DK-SE-FI-NO-UK-DE-NL-PL
600 (ART. 1042)
4
6
19
32
45
58
71
84
97
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Swim & Fun PRO CLASSIC 600
Summary of Contents for Swim & Fun PRO CLASSIC 600

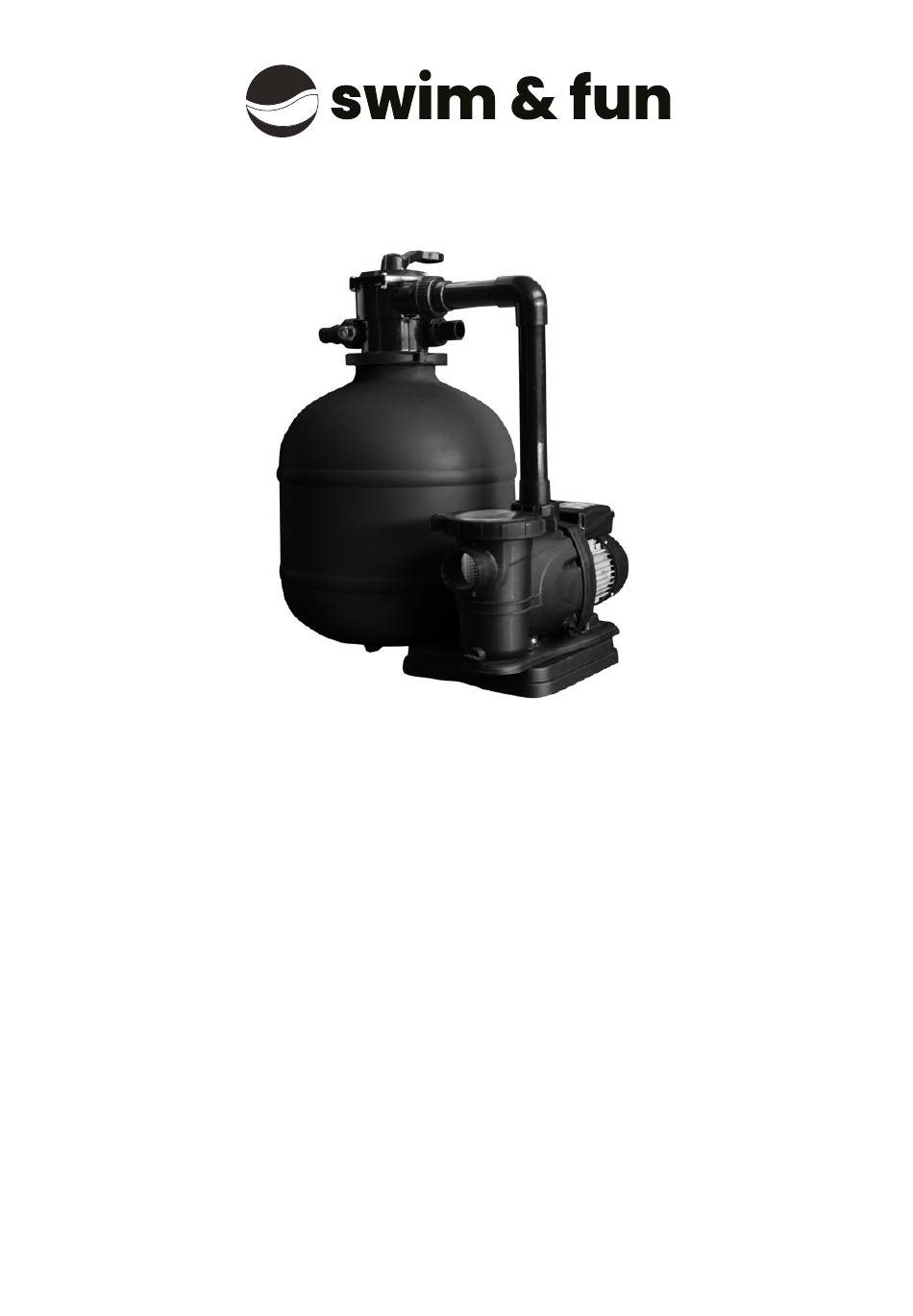

- Page 1 USER MANUAL FILTER SYSTEM PRO CLASSIC 600 (ART. 1042) Accessories .............. Danish ..............Swedish ..............Finnish ..............Norwegian .............. English ..............German ..............Dutch ............... Polish ............... Swim & Fun A/S . info@swim-fun.com . Web: swim-fun.com . MV-1042-06-2022 DK-SE-FI-NO-UK-DE-NL-PL...
- Page 2 FILTER MATERIAL Filter Specifications Sand Glass Either Filterballs or sand can be used Operation over pressure 1.5 bar as a filter material. Cord length including plug 1.5 metres Filter sand: Sand is historically the most common filter material. And with good reason. The natural Max.
- Page 3 PURE BATHING PLEASURE Swim & Fun Scandinavia offer water care Do you prefer to dose the water care level with Swim & Fun Test Strips. If the products and pool accessories for all products separately, they can all be pur- value is below 7.0 raise with pH Plus.
- Page 4 HEAT PUMPS PLUG & PLAY • Zero cost of installation • High energy efficiency • Quiet • Easy to operate The Swim & Fun Xpress heat pump collects energy from the air and transfers it to the pool water. For each used kW the heat pump produces 5 kW to the pool.
- Page 5 SOLAR SHOWERS If you jump in the pool without rinsing yourself under a shower first, you add 200 times more bacteria to the poolwater. A garden shower near the pool makes it easy for everybody to take a quick rinse before dipping in.
-
Page 6: Table Of Contents
Indholdsfortegnelse 1. Generelt .............. 1.1 Sikkerhedsadvarsler ........1.2 Garanti ............2. Tilslutning til strømkilde ........3. Instruktionerne for montage ........ 4. Dele og installation ..........4.1 Samling af filterdele ........4.2 Tilslutning af slanger ........5. Opstart og Backwash ......... 6. -
Page 7: Sikkerhedsadvarsler
Filterglas Fyld med ca. 60 kg filterglas fra Nature Works. Vigtigt! Forud for montage og brug af dette produkt, læs og overhold omhyggeligt alle sikkerhedsadvarsler og vigtige meddelelser i denne vejledning. Undladelse det at følge disse anvisninger kan produktet blive beskadiget eller forårsage alvorlig personskade eller død. -
Page 8: Garanti
GARANTI Garantiperioden er 24 måneder og følger den nationale lovgivninger vedrørende forbrugerkøb. Garantiperioden gælder fra datoen for købet på din købskvittering. Kvitteringen skal fremvises ved service i garantiperioden. Det er derfor vigtigt at du gemmer din kvittering. Producenten garanterer sikker drift og produktansvar baseret på de følgende særlige betingelser: •... -
Page 9: Instruktionerne For Montage
Instruktioner for montage og installation For at filtersystemet kan fungere, skal det tilsluttes en skimmer (en anordning til at rengøre poolens vandoverfladen). Det kan være en skimmer bygget ind i stålvæggen, eller en hævet skimmer hængt fast på stålvæggen. Kontakt din leverandør for bestilling af reservedele, med angivelse af filtersystem/pooltype. Bemærk! Fjern stikket før du påbegynder nogen form for arbejde. -
Page 10: Dele Og Installation
Dele og installation Filtersystemet består af følgende dele Pumpe Ventil Pakning Lukkeklemme Filter tank Rør med en manifold Mindre sandvagtsfiltre Drænventil Spignot Støtteplatform Forbindelsesrør MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S... -
Page 11: Samling Af Filterdele
Samling af filterdele Indsæt rør med manifold i tanken (fig.1) og skru de små sandvagtsfiltre (også selvom du benytter Filterballs) fast på manifolden inde i tanken (fig.2). Fig. 1 Fig. 2 Placér den færdige manifold på bunden midt i tanken og fyld tanken halvvejs med vand for at stabilisere den. -
Page 12: Tilslutning Af Slanger
Nu placeres topventil samt pakning på filtertankens øverste kant. Forbindelsen mellem den øverste del af filter og topventil sikres med lukkeklemmen (Del 4). Lukkeklemmen spændes med skrue og møtrik (se fig. 5 & 6). Fig. 5 Fig. 6 Tilslut røret mellem pumpe og topventil (fig. 7 & 8). Fig. -
Page 13: Opstart Og Backwash
Sikre alle slangeforbindelser med spændebånd. Fig. 9 Opstart og Backwash procedure Poolen skal være fyldt med vand op til midt på skimmeråbningen. Vandet skal cirkulere til pumpen. (Sørg for at pump og slange er placeret under vandoverfladen, så vandet kan flyde naturligt i slangen til pumpen). -
Page 14: Rengøring Af Poolbunden
Det er også i FILTRATION position at poolbunden kan støvsuges. Efter støvsugning, eller når trykket stiger (2 eller 3 niveauer) på måleren, er det nødvendigt at gennemføre en RINSE cyklus. Efter en BACKWASH er det bydende nødvendigt at gennemføre en RINSE cyklus i ca. 30 sekunder. - Page 15 Fig. 10 Vigtigt! Slangen der er forbundet med bundsugerhovedet skal være helt fyldt med vand, således at pumpen ikke kommer til at sluge luft. Når dette er gjort kan pumpen startes. Hvis der er kommet luft ind i filtersystemet, stop pumpen og fjern luften fra slangen. Rengøringsanordningen kunne være et vægtet vakuum sugehoved med sidebørster (artikel 1513) monteret på...
-
Page 16: Vinteropbevaring
Vinteropbevaring Ved afslutning af badesæsonen, afmontér slanger, fjern vand fra filteret via drænventilen (8). Pumpen SKAL tømmes for vand og placeres på et tørt og afsikret sted, hvor det ikke kan blive beskadiget af kulde. Pumpen og filtertanken tåler ikke frost. Skader forårsaget af frost er ikke dækket af garantien. -
Page 17: Ansvarlig Bortskaffelse
Trykket er for lavt: Sugeslange/skimmerkurv/pumpe Rens sugeslange/skimmer, forfilter eller filter til ventilen kan være og topventil. Check tilløbsslange for blokeret af blade eller nedfald. luft. Vand løber fra ventilens Pakning omkring ventilen Ventilen skal fjernes fra filterets låg, BACKWASH forbindelse. er beskidt og utæt. -
Page 18: Reservedele
11. Reservedele Kontakt forhandleren for at købe reservedele. 1116 Manometer 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring 1291 1281 Pump house... -
Page 19: Generellt
Innehållsförteckning 1. Generellt ........... 1.1 Säkerhetsvarningar ......1.2 Garanti ..........2. Ansluta till strömkälla ........3. Monteringsanvisningar ......... 4. Delar och installation ........4.1 Installation av filterdelar ......4.2 Anslutning av slangledningar ....5. Driftsättning och Backspolning ..... 6. Rengöring av poolbotten ......7. -
Page 20: Säkerhetsvarningar
Filterglas Fyll på med ca. 60 kg filterglas från Nature Works. Viktigt! Före montering och användning av denna produkt ska alla meddelanden av typen Försiktighet och Viktigt! som finns i denna manual läsas igenom noga och följas. Underlåtenhet att följa dessa instruktioner kan skada produkten eller orsaka allvarliga personskador eller dödsfall. -
Page 21: Garanti
• LÅT ALDRIG BARN ANVÄNDA DENNA UTRUSTNING. • Vattentemperaturen får inte överstiga 35° eller sjunka under minus 4 ºC. Garanti Garantiperioden är 24 månader och följer de nationella lagarna för konsumentköp. Garantitiden gäller från inköpsdatumet på ditt inköpskvitto. Kvittot måste uppvisas vid servicebesök under garantiperioden. -
Page 22: Monteringsanvisningar
Instruktioner för montering och installation För filtersystemet ska fungera måste ett bräddavlopp installeras (en enhet för att rengöra poolvattenytan). Det kan vara bräddavlopp som är inbyggt i stålväggen eller ett upphöjt brädavlopp som är monterat på stålväggen. För beställning av reservdelar, kontakta din lokala leverantör och ange typ av system/pool. Var försiktig! Koppla ur kontakten innan du börjar göra något arbete. -
Page 23: Delar Och Installation
Delar och installation Filtersystemet består av följande delar 1. Pump 2. Ventil 3. Packning 4. Utgående fläns 5. Filtertank 6. Rör med grenrör 7. Litet sandskyddsfilter 8. Dräneringsventil 9. Tapp 10. Fundament 11. Slang - slangledning MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S... -
Page 24: Installation Av Filterdelar
Installation av filterdelar För in röret med grenröret i tanken (fig.1) och skruva fast de små sandskyddsfiltren på grenröret (fig.2). Fig. 1 Fig. 2 Placera det hopsatta grenröret på fundamentet i mitten av tanken och fyll det till hälften med vatten för att stabilisera den. - Page 25 Ta bort tappen och rengör filteröppningen noggrant. Placera nu ventilen samt skarven på den övre kanten av filtret. Anslutningen mellan den övre delen av filtret eller ventilen görs med kragen. Kragen är fastsatt med en skruv och en mutter (se fig. 5 och 6).
-
Page 26: Anslutning Av Slangledningar
Anslutning av slangledningar till pumpen 1. Bräddavloppskrets: Anslutning av bräddavloppet till slangkopplingen på framsidan av pumpen. 2. Vakuumvattenslang: Sammanfogning av pumpens övre anslutning med slangkopplingen märkt ”PUMP” på ventilen. 3. Returvattenslang: Koppla ihop ventilanslutningen märkt ”RETUR” med poolens inloppskoppling. 4. Slangledning för spillvatten: Hopsättning av ”BACKSPOLNING” till en vattenslang som mynnar ut i ett avlopp. -
Page 27: Rengöring Av Poolbotten
Placera ventilväljaren i läge BACKSPOLNING. Endast på detta sätt kan pumpen startas. Påbörja en backspolningscykel på 2 till 3 minuter. Stäng sedan av pumpen och sätt den läge RINSE. Viktig anmärkning! STÄNG AV pumpen innan du ändrar positionen på väljarventilen. Vattenklarningscykeln (RINSE) körs under +/-30 sekunder. - Page 28 Fig 10 Viktigt! Slangledningen till bottenrengöraren måste vara helt fylld med vatten så att pumpen inte suger luft. När detta är gjort kan pumpen startas. Om luft kommer in filtersystemet, stäng av pumpen och renspola bottenrengöraren. Utrustningen för rengöring av poolbotten kan vara ett vakuummunstycke försett med vikter och borstar (artikelnr 1513) monterat på...
-
Page 29: Vinterförvaring
Vinterförvaring När badsäsongen är över, koppa från slangar och töm filtret på vatten genom att öppna dräneringsventilen (8). Pumpen MÅSTE också tömmas på vatten och placeras på en torr plats, där den inte kan ta skada av kylan. Pumpen och filtertanken klarar inte frost – vid frysning skadas materialet och garantin gäller inte längre. -
Page 30: Felsökning
Felsökning Problem Orsak Lösning Vid start går pumpen Luft instängd i sugslangen. Pumpen måste vara placerad på men inget vatten pumpas Poolpumpen har inte placerats i marknivå under vattenlinjen! ut i poolen. marknivå. Inget vatten rinner genom Förbered slangarna. slangarna? Tryckmätaren visar ett Smutsig filtersand/filterglas. -
Page 31: Reservdelar
Reservdelar Kontakta återförsäljaren för att köpa reservdelar 1116 Manometer 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring 1291 1281 Pump house 1282 Drain plug set... -
Page 32: Yleistä
Sisällysluettelo 1. Yleistä ............1.1 Turvallisuusvaroitukset ......1.2 Takuu ............. 2. Kytkeminen virtalähteeseen ......3. Kokoonpano-ohjeet ........4. Osat ja asennus ........... 4.1 Suodattimen osien asennus ....4.2 Letkujen yhdistäminen ......5. Käynnistys ja vastahuuhtelu (paluuhuuhtelu) 6. Altaan pohjan puhdistus ....... 7. -
Page 33: Turvallisuusvaroitukset
Suodatinlasi Täytä n. Nature Works 60 kg suodatinlasi. Tärkeää! Ennen tuotteen asennusta ja käyttöä on luettava huolellisesti tämän käyttöohjeen kaikki varoitukset ja tärkeät tiedot ja noudatettava niitä. Näiden käyttöohjeiden laiminlyönti voi vaurioittaa tuotetta tai aiheuttaa vakavia henkilövammoja tai jopa kuoleman. Koska kehitämme tuotetta jatkuvasti teknisesti, pidätämme oikeuden tehdä... -
Page 34: Takuu
1.2. Takuu Takuuaika on 24 kuukautta ja määräytyy kansallisten kuluttajansuojalakien mukaan. Takuuaika alkaa ostopäivämäärästä, joka näkyy ostokuitissa. Kuitti on esitettävä huoltoa koskevissa yhteydenotoissa takuuaikana. Säilytä takuukuitti huolellisesti takuuta varten. Valmistaja takaa, että laite on käyttöturvallinen ja tuotevastuulain mukainen, kun seuraavat käyttöehdot täyttyvät: •... -
Page 35: Kokoonpano-Ohjeet
Kokoonpano- ja asennusohjeet Jotta suodatinjärjestelmä toimisi, se tarvitsee pintakaivon (laite, joka puhdistaa altaan vedenpintaa). Se voi olla terässeinään upotettu pintakaivo tai terässeinään kiinnitettävä korotettu malli. Kun tilaat varaosia, ota yhteys paikalliseen myyjään ja kerro minkälainen järjestelmä/uima-allas sinulla on. Varoitus! Laite on irrotettava sähköverkosta aina ennen sillä tehtäviä töitä. Vie suodatin-pumppu-kokoonpano lopulliseen sijoituspaikkaansa ennen asennusta. -
Page 36: Osat Ja Asennus
Osat ja asennus Suodatusjärjestelmässä on seuraavat osat 1. Pumppu 2. Venttiili 3. Tiiviste 4. Sulkulaippa 5. Suodatinsäiliö 6. Putki ja jakotukki 7. Pienet hiekkasuodattimet 8. Tyhjennysventtiili 9. Tappi 10. Tukialusta 11. Putki - letkuputkisto MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S... -
Page 37: Suodattimen Osien Asennus
4.1. Suodattimen osien asennus Aseta putki ja jakotukki säiliöön (kuva 1), ja ruuvaa pienet hiekkasuodattimet jakotukkiin (kuva 2). Kuva 1 Kuva 2 Aseta koottu jakotukki keskelle säiliön pohjaa ja täytä puolitiehen vedellä, jotta se vakautuu. Varmista, että tähden muotoinen verkko on hyvin keskitetty suodattimen pohjassa ja että poistoruuvi on kireällä. - Page 38 Poista tappi ja puhdista suodattimen suu huolellisesti. Laite venttiili ja liitin suodattimen ylälaitaan. Suodattimen yläosan tai venttiilin välinen liitäntä tehdään kauluksella. Kaulus kiinnitetään ruuvilla ja mutterilla (ks. kuvat 5 ja 6). Kuva 5 Kuva 6 Liitä putki pumppuun ja venttiiliin kunnolla (kuvat 7 ja 8). Kuva 7 Kuva 8 Lopuksi asennetaan letkuliittimet ja letkut, jotka yhdistävät suodatinjärjestelmän uima-altaaseen.
-
Page 39: Letkujen Yhdistäminen
Letkujen yhdistäminen pumppuun 1. Pintakaivopiiri: Pintakaivon yhdistäminen pumpun etupuolen letkuliitäntään. 2. Imuletku: Liitä pumpun yläliitäntä venttiilin letkuliitäntään, jossa lukee ”PUMP”. 3. Paluuletku: Liitä ”RETURN”-venttiililiitäntä altaan tuloliitäntään. 4. Poistoletku: Liitä ”VASTAHUUHTELU” (PALUUHUUHTELU) letkuun, joka on ohjattu vedenpoistoon. Varmista kaikki liitännät metallipidikkeillä. Kuva 9 Käynnistys ja vastahuuhtelu Uima-altaan on oltava täynnä... -
Page 40: Altaan Pohjan Puhdistus
Sijoita venttiilivalitsin VASTAHUUHTELU-asentoon. Vain näin pumppu voidaan käynnistää. Käynnistä vastahuuhtelusykli 2-3 minuutiksi. Kytke sitten pumppu päältä ja aseta se PUHDISTUS- asentoon. Tärkeää! Ennen kuin muutat valintaventtiilin asentoa, PYSÄYTÄ pumppu. Puhdistusjakso +/-30 sekuntia. Sammuta pumppu uudelleen ja laita valintaventtiili asentoon SUODATUS. Poista VASTAHUUHTELU- ja PUHDISTUS-vesi letkuun tai nurmikolla. Suosittelemme kahta 4-5 tunnin suodatussykliä... - Page 41 Kuva 10 Tärkeää Pohjapuhdistimen letkun on oltava täynnä vettä, ettei pumppu ime ilmaa. Kun tämä on tehty pumppu voidaan käynnistää. Jos suodatinjärjestelmään pääsee ilmaa, pysäytä pumppu ja puhdista pohjanpuhdistin. Puhdistuslaitteena voi käyttää painotettua ja harjallista imuripäätä (tuote 1513) teleskooppivarteen asennettuna. Käynnistä...
-
Page 42: Talvisäilytys
Talvisäilytys Kun uimakausi on ohi, irrota letkut ja tyhjennä vesi suodattimesta avaamalla tyhjennysventtiili (8). Vesi on EHDOTTOMASTI tyhjennettävä myös pumpusta, ja pumppua on säilytettävä kuivassa, lämpimässä paikassa. Pumppu ja suodatinsäiliö eivät kestä pakkasta – pakkanen vaurioittaa materiaaleja ja mitätöi takuun. Suodatinmateriaalien vaihtaminen Suodatinlasi: Voi kestää... -
Page 43: Vianetsintä
Vianetsintä Ongelma Ratkaisu Pumppu käynnistyy, Imuletkun sisälle on jäänyt ilmaa. Pumppu on asetettava maantasolle, mutta ei pumppaa vettä Pumppu ei ole altaan pohjan altaan vedenpinnan alapuolelle! altaaseen. tasolla. Letkuissa ei kulje vettä? Lisää letkuihin siemenvettä. Painemittarin mukaan Hiekkasuodatin/ Suodatinlasi on Suorita suodatushiekan / paine on yli 1,0 baaria likainen... -
Page 44: Varaosat
11. Varaosat Varaosia saa jälleenmyyjältä 1116 Manometer 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring 1291 1281 Pump house 1282 Drain plug set... -
Page 45: Generelt
Innholdsfortegnelse 1. Generelt .............. 1.1 Sikkerhetsadvarsler ........1.2 Garanti ............2. Tilkobling til strømkilde ........3. Monteringsinstruksjoner ........4. Deler og installasjon ..........4.1 Sammenkobling av filterdeler ....... 4.2 Tilkobling av slanger ........5. Oppstart og Backwash ........6. Rengjøring av bassengbunnen ......7. -
Page 46: Sikkerhetsadvarsler
Filterglass Fyll på med ca. 112 kg filterglass fra Nature Works. Viktig! Før montering og bruk av dette produktet må du lese og overholde alle sikkerhetsadvarsler og viktige meldinger i denne bruksanvisningen. Hvis du ikke følger disse anvisningene, kan produktet bli skadet. Det kan også forårsake alvorlige personskader eller dødsfall. -
Page 47: Garanti
• Du må ikke la barn betjene dette utstyret. • Vanntemperaturen må ikke overstige +35 °C eller falle under –4 ºC. GARANTI Garantiperioden er 24 måneder, og den følger den nasjonale lovgivningen for forbrukerkjøp. Garantiperioden gjelder fra datoen på kjøpskvitteringen. Kvitteringen må fremvises ved service i garantiperioden. -
Page 48: Monteringsinstruksjoner
Instruksjoner for montering og installasjon For at filtersystemet skal fungere må det kobles til en skimmer (en anordning som rengjør bassengets vannoverflate). Det kan være en skimmer som er bygd inn i stålveggen eller en hevet skimmer som henger fast på stålveggen.. Kontakt leverandøren din for å... -
Page 49: Deler Og Installasjon
Deler og installasjon Filtersystemet består av følgende deler Pumpe Ventil Pakning Lukkeklemme Filtertank Rør med en manifold Mindre sandvaktfilter Dreneringsventil Spignot Støtteplatform Forbindelsesrør MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S... -
Page 50: Sammenkobling Av Filterdeler
Montering av filterdeler Monter rør med manifold i tanken (figur 1), og skru de små sandvaktsfiltrene (også selv om du bruker Filterballs) fast på manifolden inne i tanken (figur 2). Figur 1 Figur 2 Plasser den ferdige manifolden på bunnen midt i tanken, og fyll tanken halvfull med vann for å stabilisere den. - Page 51 Etter påfylling fjerner du spignoten og renser filteråpningen og kanten grundig for sand. Nå plasseres toppventil og pakning på filtertankens øverste kant. Forbindelsen mellom den øverste delen av filteret og toppventilen sikres med lukkeklemmen (del 4). Lukkeklemmen strammes med skrue og mutter (se figur 5 og 6). Figur 5 Figur 6 Koble røret mellom pumpe og toppventil (figur 7 og 8).
-
Page 52: Tilkobling Av Slanger
Tilkobling av slanger Skimmer-kretsløp: Koble skimmeren til slangetilkoblingen på forsiden av pumpen. Vakuumslange: Koble pumpen til toppventilen på slangetilkoblingen merket «PUMP». Returslange: Koble utgangen merket «RETURN» til innløpet på bassenget. Spillvannsslange: Koble utløpet merket «BACKWASH» til slangen, som føres til et spillvannavløp. Sikre alle slangeforbindelser med slangeklemmer. -
Page 53: Rengjøring Av Bassengbunnen
Sett ventilens håndtak til BACKWASH. Det er den eneste måten pumpen kan startes på. Start med en BACKWASH-syklus på 2 til 3 minutter. Stopp deretter pumpen, og vri håndtaket til RINSE. Viktig informasjon! Stopp pumpen før du endrer håndtakets posisjon. RINSE-syklusen varer i cirka 30 sekunder. - Page 54 Figur 10 Viktig! Slangen som er koblet til bunnsugerhodet, må være helt full av vann slik at pumpen ikke kan suge inn luft. Når det er gjort, kan pumpen startes. Hvis det har kommet luft inn i filtersystemet, må du stoppe pumpen og fjerne luften fra slangen. Rengjøringsanordningen kan være et vektet vakuumsugehode med sidebørster (artikkelnr.
-
Page 55: Vinteroppbevaring
Vinteroppbevaring Når badesesongen er avsluttet, må du demontere slanger og fjerne vann fra filteret via dreneringsventilen (8). Pumpen må tømmes for vann og plasseres på et tørt og trygt sted hvor den ikke kan bli skadet av frost. Pumpen og filtertanken tåler ikke frost. Skader som skyldes frost, dekkes ikke av garantien. -
Page 56: Problemløsning
Problemløsning PROBLEM ÅRSAK LØSNING Pumpen går ved oppstart, Det er luft i sugeslangen. Pumpen må være plassert på bakken men det kommer ikke Pumpen er ikke plassert på nivå under vannlinjen. vann inn i bassenget. med bunnen i bassenget. Vannet går ikke gjennom slanger? Prime slangene. -
Page 57: Reservedeler
11. Reservedeler Kontakt forhandleren for å kjøpe reservedeler. 1116 Manometer 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring 1291 1281 Pump house... -
Page 58: In General
Table of contents 1. In general ............. 1.1 Safety warnings ........1.2 Warranty ..........2. Connecting to power source ......3. Instructions for assembly ......4. Parts and installation ........4.1 Filter parts installation ......4.2 Connection of hosepipes ....... 5. -
Page 59: Safety Warnings
Filter Glass Fill with approx. 60 kg filter glass from Nature Works. Important! Prior to assembling and using this product, carefully read and adhere to all caution and important notices located throughout this manual. Failure to comply with these instructions may damage the product or cause serious personal injury or death. -
Page 60: Warranty
Warranty The warranty period is 24 months and is according to the national laws regarding consumer purchase. The warranty period applies from the date of purchase on your purchase receipt. The receipt must be presented at service calls during the warranty period. It is therefore important that you save your sales receipt. -
Page 61: Instructions For Assembly
Instructions for assembly and installation For the Filter System to function, it needs a skimmer (a device to clean the pool water surface). It can be a skimmer built into the steel wall, or a raised skimmer fixed to the steel wall. To order replacement parts, please contact your supplier indicating the type of the system/pool. -
Page 62: Parts And Installation
Parts and installation The filter system is made up of the following parts 1. Pump 2. Valve 3. Gasket 4. Closing flange 5. Filter tank 6. Tube with a manifold 7. Small sand guard filters 8. Drain valve 9. Spignot 10. -
Page 63: Filter Parts Installation
Filter parts installation Insert the tube with the manifold in the tank (fig.1) and screw the small sand guard filters to the manifold (fig.2). Fig. 1 Fig. 2 Place the completed manifold on the foundation in the middle of the tank and fill halfway with water to stabilize it. - Page 64 Remove the spigot and clean the filter mouth carefully. Now put the valve as well as the joint onto the upper edge of the filter. The connection between the upper part of the filter or valve is made with the collar. The collar is secured with a screw and a nut (see fig.
-
Page 65: Connection Of Hosepipes
Connection of hosepipes to the pump 1. Skimmer Circuit: Connecting the skimmer to the hose connection in the front of the pump. 2. Vacuum hosepipe: Joining the upper connection of the pump to the hose connection designated ”PUMP” on the valve. 3. -
Page 66: Cleaning The Bottom Of The Pool
Important note! Before changing the position of the selector valve, STOP the pump. The RINSE cycle lasts +/- 30 seconds. Switch off the pump again and put the selector valve in FILTRATION position. Evacuate the water from BACKWASH & RINSE to the hosepipe or onto the lawn. - Page 67 Fig 10 Important The hose pipe of the floor cleaner must be completely full of water so the pump does not suck air. When this is done the pump can be started. If air enters the filter system, stop the pump and purge the floor cleaner. The cleaning devise could be a weighted vacuum head with brushes (Article 1513) mounted on a telescopic pole.
-
Page 68: Storing In Winter
Storing in winter At the end of the bathing season, disconnect the hoses, remove water from the filter by opening the drain valve (8). Water MUST be emptied from the pump as well and it must be placed in a dry place, where it cannot be damaged by the cold. -
Page 69: Trouble Shooting
Trouble shooting Problem Cause Solution At start the pump is Air trapped inside suction hose. The pump must be located at ground running but not pumping Pump is not placed at ground level below the water line! water into the pool. level of the pool. -
Page 70: Spare Parts
11. Spare parts Contact the retailer for buying spare parts 1116 Manometer 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring 1291 1281 Pump house... -
Page 71: Allgemeines
Inhaltsverzeichnis 1. Allgemeines ..........1.1 Hinweise zur Sicherheit ......1.2 Garantie ..........2. Stromquelle anschließen ......3. Montageanleitung ......... 4. Teile und Montage ........4.1 Installation der Filterteile ......4.2 Anschluss der Schläuche ...... 5. Inbetriebnahme und Rückspülung (Backwash) 78 6. -
Page 72: Hinweise Zur Sicherheit
Filterglas Füllen Sie mit ca. 60 kg Filterglas von Nature Works. Wichtig! Vor Zusammenbau und Verwendung dieses Produkts lesen und befolgen Sie bitte alle Warnhinweise und wichtigen Hinweise in diesem Handbuch. Die Nichtbeachtung dieser Anleitung kann zu Schäden am Produkt oder zu schweren oder tödlichen Verletzungen führen. -
Page 73: Garantie
• LASSEN SIE NIEMALS KINDER DIESES GERÄT BEDIENEN. • Die Wassertemperatur darf nicht mehr als 35 °C oder weniger als minus 4 ºC betragen. Garantie Die Gewährleistung beträgt 24 Monate und folgt den einschlägigen nationalen Gesetzgebungen für Verbrauchsgüterkauf. Der Gewährleistungszeitraum beginnt ab dem Kaufdatum auf dem Kaufbeleg. -
Page 74: Montageanleitung
Anleitung für Montage und Installation Damit das Filtersystem funktioniert, ist ein Skimmer erforderlich (ein Gerät zur Reinigung der Wasseroberfläche des Pools). Es kann ein in der Stahlwand integrierter Skimmer oder ein erhöhter an der Stahlwand befestigter Skimmer sein. Um Ersatzteile zu bestellen, kontaktieren Sie bitte Ihren Lieferanten und geben System- und Pool- Typ an. -
Page 75: Teile Und Montage
Teile und Montage Das Filtersystem besteht aus den folgenden Teilen 1. Pumpe 2. Ventil 3. Dichtung 4. Verschlussflansch 5. Filterbehälter 6. Schlauch mit einem Verteiler 7. Kleine Sandschutzfilter 8. Ablassventil 9. Hahn 10. Sockel 11. Rohr - Schlauchleitung MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S... -
Page 76: Installation Der Filterteile
Installation der Filterteile Führen Sie den Schlauch mit dem Verteiler in den Behälter (Abb. 1) ein und schrauben Sie die kleinen Sandschutzfilter (Abb. 2) auf den Verteiler. Abb. 1 Abb. 2 Legen Sie den fertigen Verteiler auf das Fundament in der Mitte des Behälters und füllen Sie ihn zur Hälfte mit Wasser, um ihn zu stabilisieren. - Page 77 Entfernen Sie den Hahn und reinigen Sie die Filteröffnung sorgfältig. Jetzt setzen Sie das Ventil sowie die Verbindung auf den oberen Rand des Filters. Die Verbindung zwischen dem oberen Teil des Filters oder dem Ventil erfolgt mit der Manschette. Die Manschette ist mit einer Schraube und einer Mutter gesichert (siehe Abb.
-
Page 78: Anschluss Der Schläuche
Anschluss der Schläuche an der Pumpe 1. Skimmer-Kreislauf: Den Skimmer an den Schlauchanschluss an der Vorderseite der Pumpe anschließen. 2. Vakuumschlauch: Den oberen Anschluss der Pumpe mit der Schlauchverbindung mit der Kennzeichnung „PUMP“ am Ventil verbinden. 3. Rücklaufschlauch: Den Ventilanschluss mit der Kennzeichnung „RETURN“ mit dem Zulaufanschluss des Pools verbinden. -
Page 79: Reinigung Des Poolbodens
Stellen Sie den Ventil-Wahlschalter in Stellung BACKWASH. Nur auf diese Weise kann die Pumpe gestartet werden. Beginnen Sie einen BACKWASH-Zyklus von 2 bis 3 Minuten. Dann schalten Sie die Pumpe aus und stellen Sie auf Position RINSE. Wichtiger Hinweis! Vor dem Ändern der Position am Mehrwegventil STOPPEN Sie die Pumpe. Der RINSE-Zyklus dauert +/-30 Sekunden. - Page 80 Abb. 10 Wichtig Der Schlauch des Bodenreinigers muss vollständig mit Wasser gefüllt sein, sodass die Pumpe keine Luft saugt. Wenn dies geschehen ist, kann die Pumpe gestartet werden. Wenn Luft in das Filtersystem eintritt, stoppen Sie die Pumpe und säubern den Bodenreiniger.
-
Page 81: Aufbewahrung Im Winter
Aufbewahrung im Winter Am Ende der Badesaison trennen Sie die Schläuche und entfernen das Wasser aus dem Filter durch Öffnen des Ablassventils (8). Das Wasser MUSS ebenfalls aus der Pumpe entleert werden und sie muss an einem trockenen Ort aufgestellt werden, wo sie nicht durch Kälte Schaden nehmen kann. -
Page 82: Fehlersuche Und -Behebung
Fehlersuche und -behebung Problem Ursache Lösung Beim Einschalten läuft Lufteinschlüsse im Saugschlauch. Die Pumpe muss ebenerdig die Pumpe, aber es wird Pumpe ist nicht auf Bodenebene unterhalb der Wasserlinie stehen! kein Wasser in den Pool des Pools platziert. gepumpt. Fließt kein Wasser durch die Füllen Sie die Schläuche mit Wasser. -
Page 83: Ersatzteile
11. Ersatzteile Kontaktieren Sie den Händler, um Ersatzteile 1116 Manometer zu kaufen. 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring 1291 1281 Pump house... -
Page 84: In Het Algemeen
Inhoudsopgave 1. In het algemeen ........... 1.1 veiligheidswaarschuwingen ....1.2 garantie ..........2. Aansluiten op een voedingsbron ....3. Instructies voor montage ......4. Onderdelen en installatie ......4.1 Installatie filteronderdelen ...... 4.2 Aansluiting van leidingen ......5. Opstarten en schoonspoelen (backwash) ..6. -
Page 85: Veiligheidswaarschuwingen
Filterglas Vul met ca. 112 kg filterglas van Nature Works. Belangrijk! Voorafgaand aan montage en gebruik van dit product, moet u alle waarschuwingen en belangrijke mededelingen in deze handleiding zorgvuldig lezen en deze volgen. Het niet naleven van deze instructies kan beschadiging van het product of ernstig letsel of overlijden veroorzaken. -
Page 86: Garantie
• Gebruik het systeem NIET terwijl het zwembad in gebruik is. • STA NOOIT TOE DAT KINDEREN DEZE APPARATUUR BEDIENEN. • De temperatuur van het water mag niet hoger zijn dan 35° of onder min 4 ºC uitkomen. Garantie De garantieperiode is 24 maanden en is volgens de nationale wetgevingen met betrekking tot aankopen door consumenten. -
Page 87: Instructies Voor Montage
Instructies voor montage en installatie Om het filtersysteem te laten functioneren moet er een skimmer zijn (een apparaat om het wateroppervlak van het zwembad te reinigen). Het kan een skimmer zijn die in de stalen wand geïntegreerd is of een verhoogde skimmer die op de stalen wand wordt bevestigd. Om vervangingsonderdelen te bestellen, neemt u contact op met uw leverancier en geeft u het type van het systeem/zwembad aan. -
Page 88: Onderdelen En Installatie
Onderdelen en installatie Het filtersysteem is opgebouwd uit de volgende onderdelen 1. Pomp 2. Ventiel 3. Pakking 4. Sluitflens 5. Filtertank 6. Buis met een verdeelstuk 7. Kleine zandbeschermingsfilters 8. Afvoerklep 9. Kraan 10. Steun 11. Buis - slang MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S... -
Page 89: Installatie Filteronderdelen
Installatie filteronderdelen Plaats de buis met het verdeelstuk in de tank (fig. 1) en schroef de kleine zandbeschermingsfilters (fig. 2) op het verdeelstuk. Fig. 1 Fig. 2 Plaats het voltooide verdeelstuk op de basis in het midden van de tank en vul tot halverwege met water om het te stabiliseren. - Page 90 Verwijder de kraan en maak de filtermond zorgvuldig schoon. Zet nu de klep en de verbinding op de bovenste rand van het filter. De verbinding tussen het bovenste deel van het filter of de klep is gemaakt met de kraag. De kraag is beveiligd met een schroef en een moer (zie fig.
-
Page 91: Aansluiting Van Leidingen
Aansluiting van slangen op de pomp 1. Skimmer Circuit: De skimmer verbinden met de slangaansluiting aan de voorkant van de pomp. 2. Vacuümslang: De bovenste aansluiting van de pomp aansluiten op de slangaansluiting met de naam "PUMP" op de klep. 3. -
Page 92: De Bodem Van Het Zwembad Schoonmaken
Plaats de hendel van de klep in positie BACKWASH. Alleen op deze manier kan de pomp worden gestart. Begin een BACKWASH-cyclus van 2 tot 3 minuten. Schakel vervolgens de pomp uit en zet hem in stand RINSE. Belangrijke opmerking! STOP de pomp voordat u de positie van de keuzehendel wijzigt. De RINSE-cyclus duurt +/-30 seconden. - Page 93 Fig. 10 Belangrijk De slang van de vloerreiniger moet helemaal vol zijn met water, zodat de pomp geen lucht zuigt. Wanneer dit is gebeurd kan de pomp worden gestart. Als er lucht in het filtersysteem komt, stopt u de pomp en ontlucht u de vloerreiniger. Het schoonmaakapparaat kan een zware zuigkop met borstels zijn (artikel 1513), gemonteerd op een telescopische stok.
-
Page 94: Opslaan In De Winter
Opslaan in de winter Aan het eind van het badseizoen verwijdert u de slangen en haalt u het water uit het filter door de klep van de afvoer (8) te openen. Water MOET uit de pomp worden gehaald en deze moet op een droge plaats worden bewaard, waar hij niet kan worden beschadigd door de kou. -
Page 95: Het Oplossen Van Problemen
Het oplossen van problemen Probleem Oorzaak Oplossing Bij aanvang draait de Lucht gevangen in de zuigslang. De pomp moet worden bevestigd op pomp, maar pompt geen Pomp is niet geplaatst op grondniveau onder de waterlijn! water in het zwembad. grondniveau van het zwembad. Geen doorgang van water door de Ontlucht de slangen. -
Page 96: Reserveonderdelen
11. Reserveonderdelen Neem contact op met de retailer voor het kopen van reserveonderdelen 1116 Manometer 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring... -
Page 97: Informacje Ogólne
Spis treści 1. Informacje ogólne ......... 1.1 Ostrzeżenia dotyczące bezpieczeństwa 1.2 Gwarancja ..........2. Podłączanie źródła zasilania ......3. Instrukcja montażu ........100 4. Elementy i montaż ........101 4.1 Montaż elementów filtra ......102 4.2 Podłączanie węży ......... 104 5. -
Page 98: Ostrzeżenia Dotyczące Bezpieczeństwa
Szkło filtracyjne Wypełnij ok. Szkło filtracyjne 60 kg firmy Nature Works. Ważne: Przed montażem i uruchomieniem urządzenia należy dokładnie przeczytać i zastosować się do wszystkich ostrzeżeń i ważnych uwag zamieszczonych w niniejszej instrukcji. Nieprzestrzeganie tych zaleceń może skutkować uszkodzeniem produktu lub poważnymi obrażeniami ciała lub śmiercią. W związku z nieustannym rozwojem technologii zastrzegamy sobie prawo do modyfikowania produktu w celu wprowadzania ulepszeń. -
Page 99: Gwarancja
• NIE OBSŁUGIWAĆ systemu, gdy ktokolwiek przebywa w basenie. • NIGDY NIE POZWALAĆ DZIECIOM OBSŁUGIWAĆ URZĄDZENIA. • Temperatura wody nie może przekraczać 35° ani spadać poniżej -4°. Gwarancja Gwarancja udzielana jest na okres 24 miesięcy i jest zgodna z krajowymi przepisami handlu detalicznego. -
Page 100: Instrukcja Montażu
Zawsze pamiętaj o użyciu wtyczki uziemiającej i przekaźnika HFI / HPFI. Instrukcja montażu i instalacji Aby móc działać prawidłowo, system filtrujący wymaga skimmera (urządzenia czyszczącego powierzchniowe zabrudzenia wody). Może to być skimmer wbudowany w stalową ściankę basenu lub skimmer podwieszany, montowany na stalowej ściance. W celu zamówienia części zamiennych, skontaktuj się... -
Page 101: Elementy I Montaż
Elementy i montaż System filtrujący składa się z następujących elementów 1. Pompa 2. Zawór 3. Uszczelka 4. Kołnierz zamykający 5. Zbiornik filtra 6. Rura z kolektorem 7. Filtry drobnego piasku 8. Zawór spustowy 9. Korek 10. Podstawa 11. Rura z wężem MV-1042-06-2022 . -
Page 102: Montaż Elementów Filtra
Montaż elementów filtra Włożyć rurę z kolektorem do zbiornika (rys. 1) i przykręć filtry drobnego piasku do kolektora (rys. 2). Rys. 1 Rys. 2 Umieścić złożony kolektor na podstawie w środku zbiornika i napełnić do połowy wodą, aby go ustabilizować. Upewnić się, że siateczka w kształcie gwiazdy jest dobrze wyśrodkowana na dnie filtra oraz że śruba odpowietrzająca jest dokręcona. - Page 103 Usunąć kurek i dokładnie wyczyścić wlot filtra. Umieścić zawór oraz złącze na górnej krawędzi filtra. Połączenie między górną częścią filtra lub zaworu tworzy kołnierz. Kołnierz zamocować za pomocą śruby i nakrętki (patrz rys. 5 i 6). Rys. 5 Rys. 6 Podłączyć...
-
Page 104: Podłączanie Węży
Podłączanie węży do pompy 1. Obwód skimmera: Połączenie skimmera z przyłączem węża w przedniej części pompy. 2. Wąż odciągający: Łączący górne przyłącze pompy z przyłączem węża oznaczonym podpisem „PUMP” na zaworze. 3. Wąż powrotny: Łączący złącze zaworu oznaczone napisem „RETURN” ze złączem wlotu basenu. -
Page 105: Czyszczenie Dna Basenu
Ważna informacja! Przed zmianą ustawienia zaworu ZATRZYMAĆ pompę. Cykl RINSE trwa +/-30 sekund. Ponownie wyłączyć pompę i ustawić zawór w położeniu FILTRATION. Odprowadzić wodę z płukania wstecznego i czyszczenia do węża lub na trawnik. Zaleca się przeprowadzanie codziennie dwóch 4- do 5-godzinnych cykli filtracji. Ustawienie FILTRATION używane jest również... - Page 106 Rys. 10 Ważne Wąż zestawu do czyszczenia dna musi być całkowicie napełniony wodą tak, aby pompa nie zasysała powietrza. Po spełnieniu tego warunku można uruchomić pompę. Jeśli powietrze dostaje się do systemu filtracyjnego, należy zatrzymać pompę i odpowietrzyć zestaw do czyszczenia. Przyrządem czyszczącym może być...
-
Page 107: Przechowywanie W Czasie Zimy
Przechowywanie w czasie zimy Po zakończeniu sezonu letniego odłączyć węże, usunąć wodę z filtra poprzez otwarcie zaworu spustowego (8). Wodę NALEŻY usunąć także z pompy i przechowywać ją w miejscu suchym i nienarażonym na wpływ zimna. Pompa i filtr nie są odporne na mróz, ponieważ powoduje on uszkodzenie materiału, co prowadzi do utraty gwarancji. -
Page 108: Rozwiązywanie Problemów
Rozwiązywanie problemów Problem Przyczyna Rozwiązanie Po uruchomieniu pompa W wężu jest uwięzione powietrze. Pompa musi znajdować się na pracuje, ale nie pompuje Pompa nie jest umieszczona na poziomie gruntu, poniżej tafli wody! wody do basenu. poziomie gruntu basenu. Brak przepływu wody przez Przed uruchomieniem napełnić... -
Page 109: Części Zamienne
11. Części zamienne W sprawie zakupu części zamiennych należy kontaktować się ze sprzedawcą. 1116 Manometer 1139 Connector pipe and ass. 1144 Cap 1145 6-way valve 1149 Transparency cap 1151 Valve/tank clamp 1145 1155 Sand funnel 1160 Filter ngers 1162 Drain valve 1144 1167 Base plate 1280 Valve big o-ring... - Page 110 MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S...
- Page 111 MV-1042-06-2022 . © Alle rettigheder forbeholdes Swim & Fun A/S...
- Page 112 Customer service: Denmark +45 7022 6856 Sweden +46 771 188819 © All rights reserved Swim & Fun A/S 2022 Swim & Fun A/S Ledreborg Allé 128 K, DK-4000 Roskilde info@swim-fun.dk . www.swim-fun.com...
