USER MANUAL

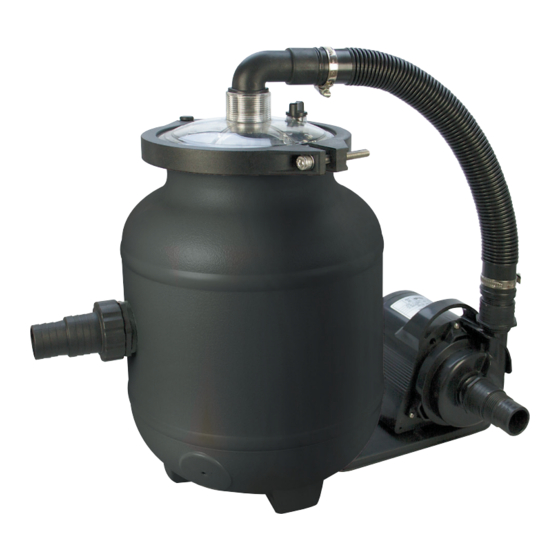

Filterballs System 100W
Accessories ..............................................................
Danish ......................................................................
Swedish ....................................................................
Finnish .....................................................................
Norwegian ...............................................................
English ......................................................................
German ....................................................................
Dutch ......................................................................
Polish ......................................................................
Swim & Fun Scandinavia ApS . info@swim-fun.com . Web: swim-fun.com . MV-1087-11-2017 DK-SE-FI-NO-UK-DE-NL-PL
(Art. 1087)
3
6
17
28
39
50
61
72
83
