Exsys EX-3460 User Manual

EX- EX EX - - 3460 3460 3460
JUMPER SETTING & CONNECTORS:
5 Volt Connector:
ATTENTION !!!
Use only with power supply which is included in delivery!
eSATA:
eSATA Connector
Pin Signal Pin
1 GND 5
2 Transmit + 6 Receive +
3 Transmit - 7
7 6 5 4 3 2 1
4 GND

HARDWARE INSTALLATION:

Because there are large differences between PC's, we can give you only a general installation
guide for the EX-3460. Please refer your computer's reference manual whenever in doubt.
1. Connect the eSATA cable to the eSATA Connector of the Ex-3460.
2. Plug the included power supply into the 5V Connector of the EX-3460.
3. Now connect the other end from the eSATA cable into the eSATA Connector at
your PC.
4. The EX-3460 support only controllers with Multiplayer function
5. Please note that only one EX-3460 can be connected to each host controller (see
picture Below)
Down Stream eSATA Port
eSATA Device
eSATA Cables
5
English English English EX EX EX- - - 3460 3460 3460

DRIVER INSTALLATION:

Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7:
After the hardware installation Windows will recognize the EX-3460 automatically. A
driver is not necessary because the EX-3460 will be connected to a host controller. If
there are any Problems with the installation please check the driver from your host
controller or update the BIOS.

CHECK INSTALLED DRIVER:

Attention!
Because this device doesn't use any driver it is not necessary to check the installation.
Never plug in with
Signal
force or in wrong
Receive - direction.

CLEANING:

GND For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
DC +5V/2A AC Power Input
To Host
eSATA Port
English English English

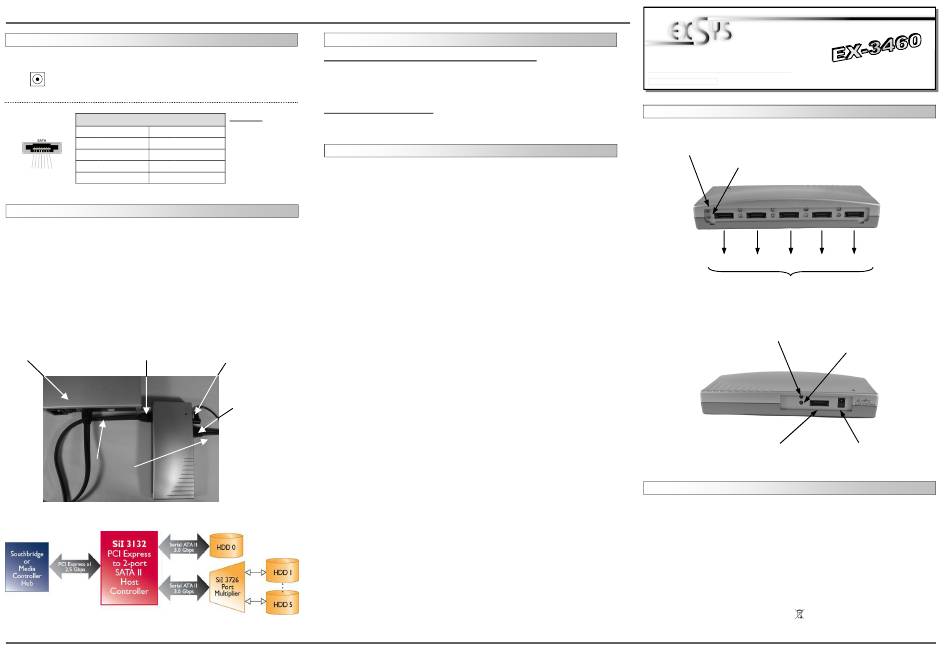

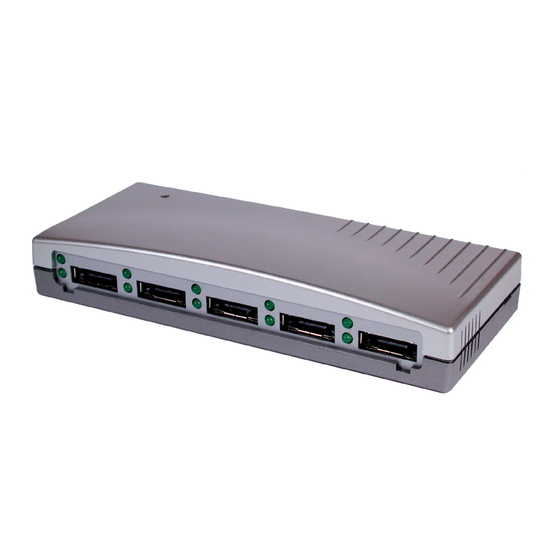

AUFBAU:
Vorderseite:
Rückseite:
BESCHREIBUNG & TECHNISCHE DATEN:
Die EX-3460 ist ein eSATA 2 HUB für bis zu 5 Endgeräte. Er ist mit 5 Ports für Endgeräte und 1
Port für den Anschluss an den PC ausgestattet. Die EX-3460 unterstützt Controller mit Mul-
tiplayer Funktion. Die externe Stromversorgung wird per beiliegendem Netzteil zur Verfügung
gestellt. Der serielle SATA Bus unterstützt optimal die Leistung des schnellen SATA 2 Chipset.
Die EX-3460 gewährleistet so eine sichere Datenübertragung und exzellente Performance von
bis zu 300Mb/s pro Sekunde! Es ist nicht möglich die I/O Adressen und Interrupts manuell
einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebssys-
tems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 2.0 / 06.02.12
Up Layer: Link LED
Down Layer: Activity LED
Gerät 5 Gerät 4 Gerät 1 Gerät 3
Down Stream eSATA 2 Ports
Up Layer: Link LED
Down Layer: Activity LED
Up Stream eSATA Port Netzteil Anschluss
DC +5V/2A
SIL 3132 & SIL 3124
Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ MAC/ Linux
5x eSATA Host , 1x eSATA Uplink, 1x 5V Buchse
EX-3460, Anleitung, 1x eSATA Kabel, Netzteil
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
1
Gerät 2
