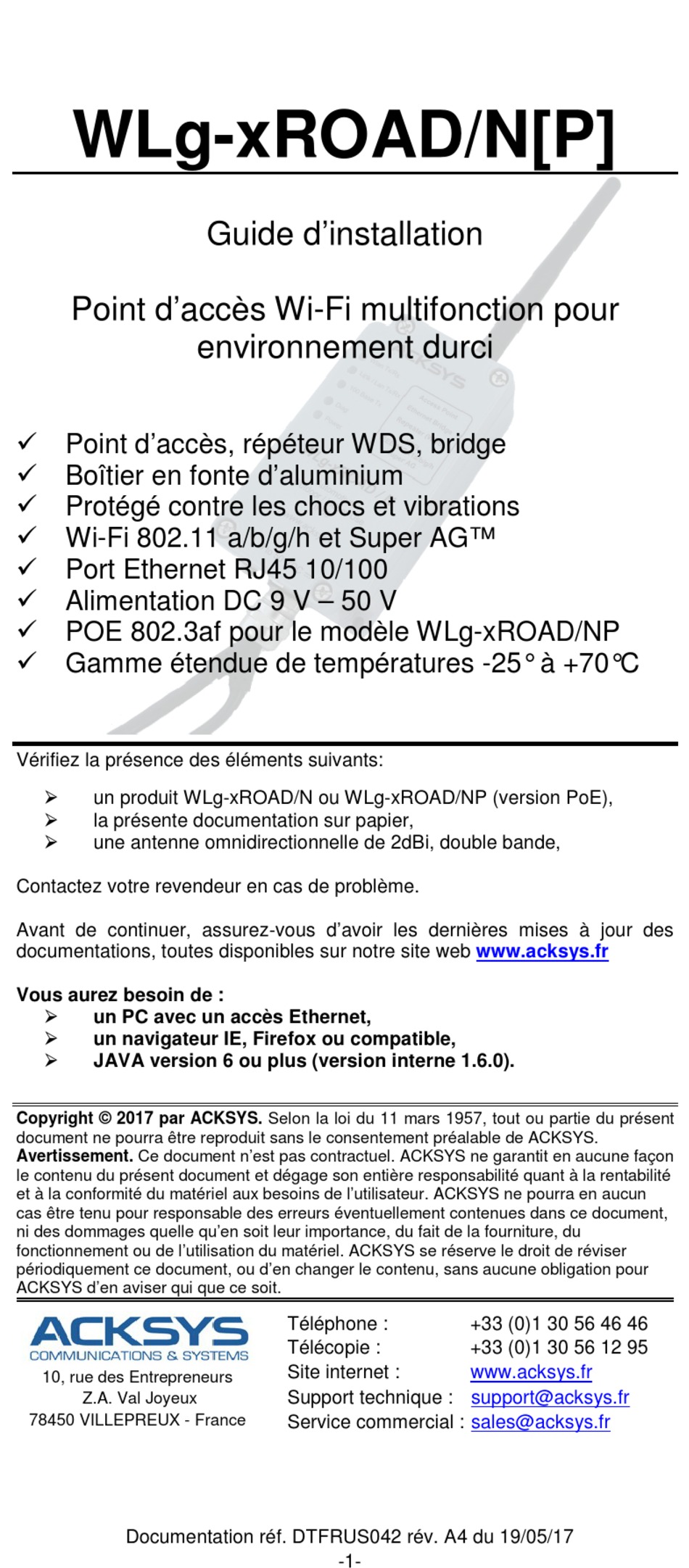

WLg-xROAD/N[P]
Point d'accès Wi-Fi multifonction pour
 Point d'accès, répéteur WDS, bridge
 Boîtier en fonte d'aluminium
 Protégé contre les chocs et vibrations
 Wi-Fi 802.11 a/b/g/h et Super AG™
 Port Ethernet RJ45 10/100
 Alimentation DC 9 V – 50 V
 POE 802.3af pour le modèle WLg-xROAD/NP
 Gamme étendue de températures -25° à +70°C
Vérifiez la présence des éléments suivants:
un produit WLg-xROAD/N ou WLg-xROAD/NP (version PoE),
la présente documentation sur papier,
une antenne omnidirectionnelle de 2dBi, double bande,
Contactez votre revendeur en cas de problème.
Avant de continuer, assurez-vous d'avoir les dernières mises à jour des
documentations, toutes disponibles sur notre site web
Vous aurez besoin de :
un PC avec un accès Ethernet,
un navigateur IE, Firefox ou compatible,
JAVA version 6 ou plus (version interne 1.6.0).
Copyright © 2017 par ACKSYS. Selon la loi du 11 mars 1957, tout ou partie du présent
document ne pourra être reproduit sans le consentement préalable de ACKSYS.
Avertissement. Ce document n'est pas contractuel. ACKSYS ne garantit en aucune façon
le contenu du présent document et dégage son entière responsabilité quant à la rentabilité
et à la conformité du matériel aux besoins de l'utilisateur. ACKSYS ne pourra en aucun
cas être tenu pour responsable des erreurs éventuellement contenues dans ce document,
ni des dommages quelle qu'en soit leur importance, du fait de la fourniture, du
fonctionnement ou de l'utilisation du matériel. ACKSYS se réserve le droit de réviser
périodiquement ce document, ou d'en changer le contenu, sans aucune obligation pour
ACKSYS d'en aviser qui que ce soit.
10, rue des Entrepreneurs
Z.A. Val Joyeux
78450 VILLEPREUX - France
Documentation réf. DTFRUS042 rév. A4 du 19/05/17
Guide d'installation
environnement durci
Téléphone :
Télécopie :
Site internet :
Support technique :
Service commercial :
-1-
www.acksys.fr
+33 (0)1 30 56 46 46
+33 (0)1 30 56 12 95
www.acksys.fr
support@acksys.fr
sales@acksys.fr
