Clas Ohlson UT131B Quick Manual

Quick guide, Multimeter
Art.no 41-1599 Model UT131B
Note: This is a quick guide. You can download the complete instruction
manual from www.clasohlson.co.uk
Buttons and functions
1. Display
2. [ HOLD/SEL ] Press this key to hold a reading, to change between diode mode
and continuity mode buzzer (yellow symbol).
3. : connection for red test lead when measuring DC current up to 10 A.
4. : connection for the black test lead (common).
5. [ ] Press to switch the backlight on/off. The light goes off automatically after 30
seconds if not switched off.
6. Function selector switch
7. : connection for red test lead when measuring voltage, measuring DC
current up to 0.2 A, measuring resistance, testing diodes, measuring continuity
and measuring temperature.

Display symbols

• The HOLD function is engaged.
• The batteries need to be replaced 2 × AAA/LR03, 1.5 V.
• This symbol appears when the resistor or diode is faulty or the voltage
exceeds the range (overload). The symbol might also appear when
a measurement is made with reversed polarity.

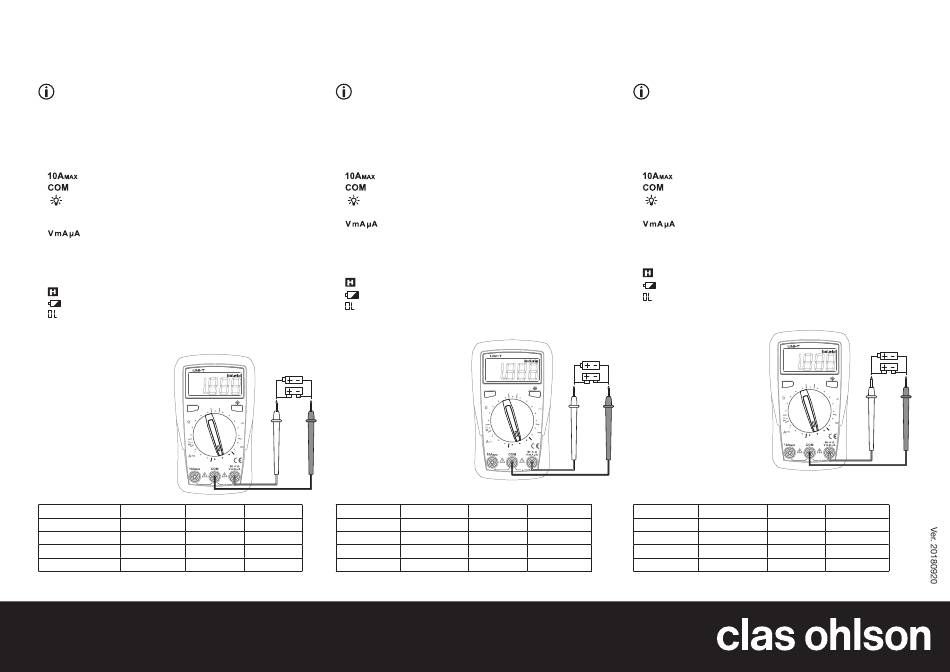

Battery measurement
1. Connect the black test lead
to COM and the red lead to
VmAµA.
2. Set the function selector to
HOLD/SEL
12 V, 9 V or 1.5 V depending on
20M
200k
the type of battery you wish to
20k
measure.
2000
200
3. The status of the measured
battery is described on the display
200
as either Good, Low or Bad:
200m
10
FUSED
250V Max
10 sec Max
Battery model 1.5 V 9 V
Load resistance 30 Ω 900 Ω
Good ≥ 1.31 V ≥ 7.8 V
Low 0.95–1.31 V 5.7–7.7 V
Bad ≤ 0.94 V ≤ 5.6 V
UNITED KINGDOM • customer service tel: 020 8247 9300
SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09
NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post kundesenter@clasohlson.no internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Snabbguide, Multimeter
Art.nr 41-1599
Obs! Detta är en snabbstartsguide. För fullständig bruksanvisning, ladda ner
den från www.clasohlson.se
Knappar och funktioner
1. Display
2. [ HOLD/SEL ] Tryck för att låsa uppmätt värde, växla mellan diodmätning och
kontinuerlig summer(gulsymbol).
3. : anslutning för röd testkabel vid likströmsmätning upp till 10 A.
4. : anslutning för svart testkabel (återledare).
5. [ ] Slå på och av displaybelysningen, belysningen slås av automatiskt efter 30 sek.
6. Mätfunktionsväljare
7. : anslutning för röd testkabel vid spänningsmätning, likströmsmätning
upp till 0,2 A, resistansmätning, diodtest, avbrottsmätning och
temperaturmätning.
Displaysymboler
• [ HOLD ] läget är aktivt.
• Batterierna behöver bytas ut 2 × AAA/LR03, 1,5 V.
• Symbolen visas när resistorn eller dioden är trasig eller om spänningen går
över intervallet (overload). Kan även visas när mätningen sker med fel polaritet.
Batterimätning
1. Koppla den svarta testkabeln till
COM och den röda till VmAµA.
UT131B
2. Ställ mätfunktionsväljaren på 12V,
9V eller 1,5V beroende på vilken
typ av batteri du ska mäta.
3. Batteriets status visas i displayen
OFF
200m
2000m med beteckningen Good, Low
20
V
eller Bad:
200
250
250
V
200
1.5V
9V
12V
FUSED
200mA Max
CAT II 250V
12 V Batterimodel
60 Ω Lastmotstånd
≥ 10.5 V Good
7.6–10.4 V Low
≤ 7.5 V Bad
e-mail customerservice@clasohlson.co.uk internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston upon Thames, Surrey, KT1 1JZ
e-post kundservice@claso hlson.se
Modell UT131B
UT131B
HOLD/SEL
OFF
20M
200m
200k 2000m
20k 20
V
2000 200
200
250
250
V
200 200
200m
1.5V
10 9V
12V
FUSED FUSED
250V Max 200mA Max
10 sec Max CAT II 250V
1,5 V 9 V 12 V
30 Ω 900 Ω 60 Ω
≥ 1,31 V ≥ 7,8 V ≥ 10,5 V
0,95−1,31 V 5,7−7,7 V 7,6−10,4 V
≤ 0,94 V ≤ 5,6 V ≤ 7,5 V
internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN
Hurtigguide, Multimeter
Art.nr. 41-1599 Modell UT131B
Obs! Dette er en hurtigstartguide. Fullstendig bruksanvisning kan lastes ned fra
www.clasohlson.no
Brytere og funksjoner
1. Display
2. [ HOLD/SEL ] Trykk for å låse oppmålt verdi, veksle mellom diodemåling og
kontinuerlig summer(gulsymbol).
3. : tilkobling for rød testkabel ved like strømsmåling opp til 10 A.
4. : tilkobling for svart testkabel (tilbakeleder).
5. [ ] Slå på og av displaybelysningen, belysningen slås av automatisk etter 30 sek.
6. Målefunksjonsvelger
7. : tilkobling for rød testkabel ved spenningsmåling, likestrømsmåling
opp til 0,2 A, resistansmåling, diodetest, avbruddsmåling og temperaturmåling.
Displaysymboler
• [ HOLD ] modus er aktivt.
• Batteriene må byttes ut, 2 × AAA/LR03, 1,5 V.
• Symbolet vises når resistoren eller dioden er ødelagt eller om spenningen går
over intervallet (overload). Kan også vises når målingen skjer med feil polaritet.
Batterimåling
1. Den sorte testledningen kobles til
COM, den røde til VmAµA.
2. Funksjonsvelgeren stilles på 12 V,
9 V eller 1,5 V, avhengig av hvilken
HOLD/SEL
type batteri som skal måles.
OFF
20M
200k
3. Batteristatus vises i displayet med 20k
2000
betegnelsen Good, Low eller Bad:
200
200
200m
10
12V
FUSED
250V Max
10 sec Max
Batterimodell 1,5 V 9 V
Lastmotstand 30 Ω 900 Ω
Good ≥ 1,31 V ≥ 7,8 V
Low 0,95−1,31 V 5,7−7,7 V
Bad ≤ 0,94 V ≤ 5,6 V
UT131B
200m
2000m
20
V
200
250
250
V
200
1.5V
9V
FUSED
200mA Max
CAT II 250V
12 V
60 Ω
≥ 10,5 V
7,6−10,4 V
≤ 7,5 V
