Clas Ohlson BX3604W Manual

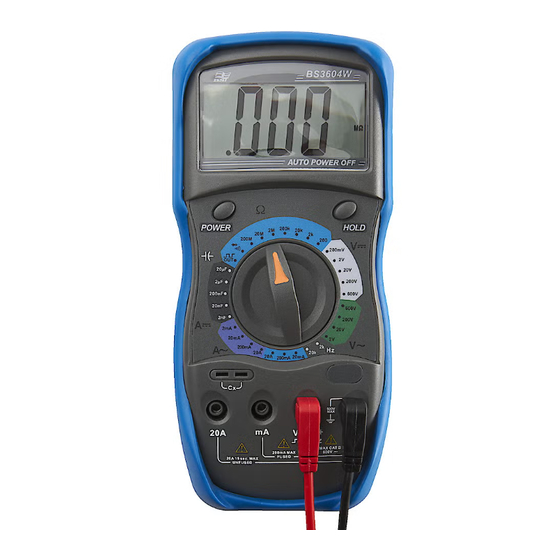

Multimeter • Artikelnummer 36-2287 • Modell BX3604W
1. Säkerhetsföreskrifter
• Mätinstrumentet är utformat och testat i enlighet med IEC 61010-1,
installationskategori (överspänningskategori) II 600 V och förorenings-
kategori II.
• Mätinstrumentet är testat i enlighet med följande EMC-direktiv:
89/336/EEC (EMC november 1992, elektromagnetisk kompatibilitet),
Lågspänningsdirektivet 73/23/EEC, EN61010-1 (04, 93)
• Mätinstrumentet är utformat för inomhusbruk med arbetstemperaturer mellan
+5C° och +40C°, upp till 2000 meters höjd.
• Genom att följa alla säkerhetsföreskrifter och driftsanvisningar kommer du
att se till att mätinstrumentet används säkert.
• Använd inte instrumentet när det eller dess testkablar ser ut att vara ska-dade,
eller om du misstänker att instrumentet inte fungerar som det ska.
• Se till att dina fingrar är bakom testkablarnas fingerskydd när du använder
testkablarna.
• Kontrollera att strömmen är avstängd innan du gör några ingrepp i
strömkretsen. Även små strömstyrkor kan vara farliga!
• Mät inte högre spänning än 600 VDC eller 600 VAC rms mellan ett uttag och
jordningen.
• För att undvika stötar ska du vara FÖRSIKTIG när du arbetar med högre
spänning än 60 VDC eller 25 VAC rms. Högre spänning medför en risk för
kraftiga stötar.
• Använd aldrig instrumentet om batteriluckan eller batterifacket är öppna.
• För att undvika elektriska stötar eller skador på mätinstrumentet, ska
inte mätgränserna för instrumentet överskridas. Garantin gäller inte om
instrumentet används på ett felaktigt sätt.
• Instrumentet är skyddat med säkring, men den skyddar inte instrumentet
mot alla typer av felanvändning.
2. Internationella symboler
!
Viktig information se bruksanvisning
AC Summerton
DC Maa
Diod Dubbel isolering
3. Specifikation
3.1 Generell specifikation
Display: 3 ½ tecken LCD-display med ett maximalt värde
på 1999
Polaritet: Automatisk indikation av (-) negativ polaritet
Nollinställning: Automatisk
Indikation när mätvärdet går utanför mätområdet: Endast "1" visas
Strömförsörjning: 9V batteri, 6F22
Överbelastningsskydd: Säkring 5x20mm F (Snabb), 200mA/250V
Storlek: 94 x 205 x 62 mm
Vikt: Cirka 620 g (med batteri och emballage)
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.
3.2 Elektriska specifikationer
Område Upplösning Noggrannhet
DC V
200 mV 0,1 mV +/- (0.8 % +1)
2 V 0,001 V
20 V 0,01 V
+/- (0.8 % +1)
200 V 0,1 V
600 V 1 V
Område Upplösning Noggrannhet
AC V
2 V 0,001 V +/- (0.8 % +3)
20 V 0,01 V
200 V 0,1 V +/- (1.2 % +3)
600 V 1 V
I mätområde "2VAC" visar displayen ett mätvärde både om testkablarna kortsluts eller ej, detta mätvärde ska INTE dras ifrån det mätvärde som visas vid spänningsmätningen.
Område Upplösning Noggrannhet
DC A
2 mA 0,001 mA
+/- (0.8 % +3)
20 mA 0,01 mA
200 mA 0,1 mA +/- (1.0 % +3)
20 A 0,01 A +/- (2.0 % +5)
Område Upplösning Noggrannhet
20 mA 0,01 mA +/- (1.2 % +3)
200 mA 0,1 mA +/- (1.5 % +3)
20 A 0,01 A +/- (3.0 % +5)
Område Upplösning Noggrannhet
200 Ω 0,1 Ω
Resistans
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ +/- (0.8 % +2)
200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ
20 MΩ 0,01 MΩ +/- (1.0 % +2)
200 MΩ 0,1 MΩ +/- (5.0 % +10)
I mätområde "200 MΩ" visar displayen ett mätvärde både om testkablarna kortsluts eller ej, detta mätvärde SKALL dras ifrån det mätvärde som visas vid resistansmätningen.
Område
Kapacitans
2 nF
20 nF
200 nF
2 μF
20 μF
I mätområde "2nF" visar displayen ett värde fast ingen komponent är ansluten till Cx-sockeln, detta mätvärde SKALL inte dras ifrån det mätvärde som visas vid kapacitansmätningen.
Område Upplösning
Frekvens
2kHz 0,001kHz
20kHz 0,01kHz
Provspänning
Ca. 2.8 V
Område
Summern hörs när resistansen är ≤
60 Ω
Våggenerator Område Utgångsspänning
2.3V p-p
OUT
Inimpedans
10 MΩ
Frekvensåtergivning
40 – 400 Hz Överbelastningsskydd 600 V DC/AC effektivvärde (rms)
Spänningsfall
200 mV
Frekvens område Spänningsfall
40 – 400 Hz 200 mV
Spänning obelastad ingång
< 700 mV
< 3 V
Upplösning
Noggrannhet
0,001 nF
0,01 nF
0,1 nF +/- (2.5% + 5)
0,001 μF
0,01 μF
Noggrannhet
+/- (1.5% + 5) Vmin >150mV Överbelastningsskydd 250 VDC/AC (rms) < 30 sek
Vmax < 10V
Mätström Spänning obelastad ingång
Ca: 1 mA Ca: 2.8 V
Mätström Tomgångsspänning
Ca 1 mA 2,8 V
Frekvens Vågform
50Hz Fyrkantvåg
Överbelastningsskydd
250 V DC /AC rms
600 V/DC/AC effektivvärde (rms)
Inimpedans 10 MΩ
Snabb 200 mA/250 V Säkrat
15 sek max utan säkring
Överbelastningsskydd
Snabb säkring: 200 mA/250 V
15 sek max utan säkring
Överbelastningsskydd 250 VDC/AC (rms) < 30 sek
Testfrekvens
400 Hz
Överbelastningsskydd 250 VDC/AC (rms) < 30 sek
Överbelastningsskydd 250 VDC/AC (rms) < 30 sek
