1.70"
VUE DE CÔTÉ
VUE DE CÔTÉ
Att ention: N'installez pas le régulateur dans un endroit où la température ambiante est hors de la fourchette de -10°C (15° F) à +45°C (115° F).
Avant d’essayer de câbler le régulateur, assurez-vous que le courant est coupé. Vérifiez à nouveau le code du produit
pour vous assurer que la tension correcte est appliquée au régulateur. Faites attention en choisissant la dimension des
câbles de connexion pour éviter les chutes de tension et pertes de courant. Note : La dimension des câbles de batterie
et d’armature du modèle 65E doit être au minimum de calibre 12.
N’INVERSEZ PAS LES CABLES POSITIFS ET NEGATIFS DE LA BATTERIE. CECI ENDOMMAGERAIT LE
REGULATEUR. POUR CHANGER LA DIRECTION DE ROTATION DU MOTEUR, INVERSEZ LA POLARITE DES
CABLES DE L’ARMATURE.
Consultez les schémas de raccordement ci-dessous pour les connexions correctes de la tension CC, de l’armature et
pour la câblage correct du potentiomètre au régulateur.
ATTENTION : COUPEZ LE COURANT LORS DES RACCORDEMENTS.
Pour obtenir un réglage correct de la LIMITE DE COURANT, un ampèremètre CC doit être placé en série dans la ligne
d’armature. Cet ampèremètre peut être enlevé après réglage.

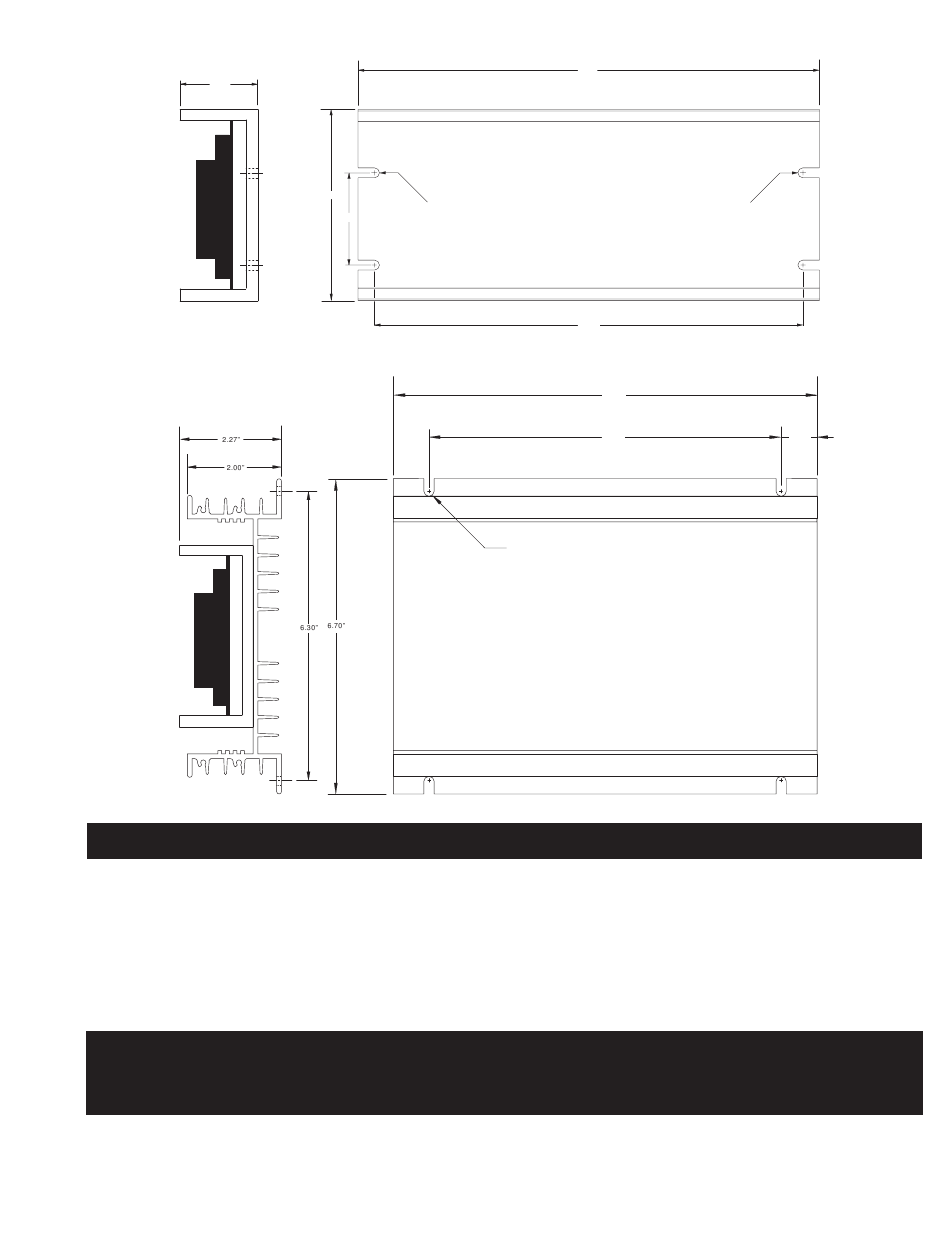

COTES DE MONTAGE

Montage des 65E20 et 65E40
3.62"
0,188 DIA.
(4 ENCOCHES)
1.75"
MONTAGE DU 65E60

INSTALLATION

SCHEMAS DE RACCORDEMENT

AVERTISSEMENT:
7.00"
6.50"
VUE DU DESSUS
9.00"
7.50"
7/32" DIA.
(4 ENCOCHES)
NOTE:
'
Lors du montage du regulateur, laissez du jeu au-dessus des
'
composants pour eviter les courts-circuits.
VUE DU DESSUS
2-FR
PROFONDEUR ENCOCHE
0,344"
.75"
(suite page suivante)
