Manuale per il collegamento e l'uso
Installation and operation manual
46627.212D
Telecamera da esterni Dome IR 1,3M pixel, obiettivo 2,8-12mm, OSD Menu
1.3M pixel
Weather-Proof Dome IR Camera, 2.8-12mm Lens, OSD Menu
*3.6mm Fixed Board Lens / ø5 IR LED Built-in 7pcs

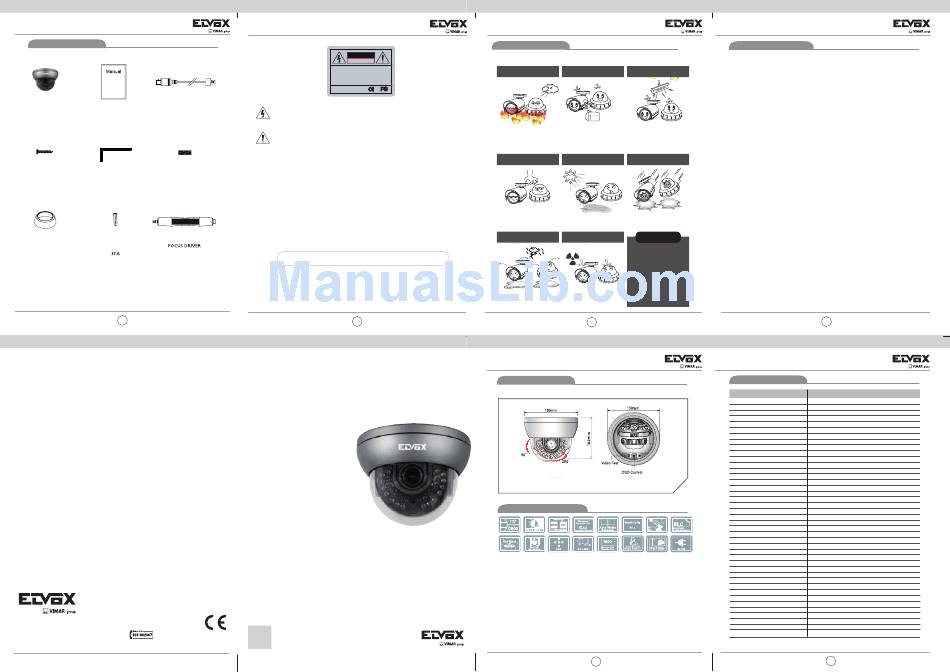

1. Precauzioni
100 210
Non installare la telecamera in condizioni Non installare o utilizzare la telecamera in Non installare la telecamera in condizioni
ambienti con valori di umidità elevati. di luminosità instabile.
di temperatura estreme.
4 5
Non installare o utilizzare la telecamera in
Utilizzare la telecamera solo in condizioni di Sbalzi di illuminazione o sfarfallii possono
ambienti con valori di umidità elevati.
temperatura compresa fra -10°C e +50°C. portare la telecamera a funzionare in modo
Prestare particolare attenzione a garantire improprio.
un'adeguata ventilazione quando la
telecamera opera a temperature elevate.
Non toccare l'obiettivo anteriore della Non rivolgere la telecamera verso fonti Non lasciar cadere la telecamera e non
telecamera. luminose ad alta intensità. sottoporla a urti.
Questa è una delle parti più importanti della Ciò potrebbe causare un I danni alla scocca potrebbero
telecamera. Fare attenzione a non lasciare malfunzionamento. compromettere l'indice di resistenza alle
impronte sulla copertura dell'obiettivo. intemperie.
Evitare di esporre la telecamera alla Non esporre la telecamera a radiazioni.
NOTA
pioggia e non versare liquidi su di essa.
* Se la telecamera è esposta a
faretti o a oggetti che riflettono
5
| Digital Video Security Systems
la luce in modo intenso,
l'immagine può presentare
striature o effetto blooming.
* Verificare che l'alimentazione
soddisfi le normali specifiche
prima di collegare la
Se si bagna, asciugare immediatamente. Se esposto a radioattività, il CCD smette di
I liquidi possono contenere minerali che funzionare.
telecamera.
corrodono i componenti elettronici.
I
*DC Auto Iris Varifocal Lens(2.8mm-12mm) / ø5 IR LED Built-in 28pcs
3. Dimensioni LENS DC
SHUTTER SPEED ELC
WHITE BAL ATW
BLC HIGH
AGC OFF
DNR LOW
SENS-UP OFF
SPECIAL
EXIT
Vista frontale Vista laterale
4. Caratteristiche principali
• Sensore 1/3" 1.3Mega SONY Exmor
• Alta risoluzione: 1000 TVL
• Illuminazione minima: 0 Lux
• WDR reale
• Senza rumore e immagini fantasma con DNR
• Altissima risoluzione: Prestazioni superiori con luce ridotta
• Funzione giorno/notte reale con ICR
• Alimentazione 12Vdc
5
|
Digital Video Security Systems
I
7
|
Digital Video Security Systems
2. Istruzioni di sicurezza
Precauzioni per l'uso
• La telecamera deve essere installata solo da personale qualificato
• Non contiene parti riparabili dall'utente
• Non smontare la telecamera se non per effettuare le regolazioni iniziali
4 5
• Utilizzare alimentazione regolata a 24 volt c.a. o 12 volt c.c approvata UL
• Utilizzare un cavo di alimentazione a basso voltaggio adatto a evitare
incendi o scosse elettriche
• Assicurarsi che l'area di installazione supporti il peso della telecamera
Maneggiare la telecamera con cura
• Non utilizzare detergenti forti o abrasivi per pulire la telecamera
• Non esporre la telecamera alla luce diretta del sole
• Non installare la telecamera in luoghi ad alto tasso di umidità
• Non installare vicino a dispositivi di raffreddamento o riscaldamento
• Non esporre la telecamera alla pioggia o all'umidità
I
5. Specifiche
MODELLO
Tipo di sensore Sensore 1/3" 1.3Mega SONY Exmor (lmx138)
Risoluzione 1000 TV Linee
Pixel effettivi
1305(H) X 1049(V), 1.37M Pixels
Pixel totali
1312(H) X 1069(V), 1.40M Pixels
Sistema di scansione Scansione progressiva
Rapporto S/N Più di 50dB
Frame rate
MAX 50P/60P
Uscita video
CVBS : 1.0Vp-p/75 Ohm
Illuminazione minima 0 Lux (IR LED ON)
Obiettivo DC/MANUAL
Velocità otturatore elettronico
AUTO / Manuale (1/60Sec ~ 1/60000Sec) / SFARFALLIO
OSD
Built-in
BLC
O
HSBLC O
Ampia gamma dinamica (WDR) ON (LOW, MIDDLE, HIGH) / OFF
DC
WDR digitale
ON (LOW, MIDDLE, HIGH) / OFF
ELC
Funzione giorno/notte
Color / BW / Auto / EXT
White Balance (bilanciamento del bianco) AUTO / AUTO ext / AWC -> SET / MANUAL
Funzione SMART-IR 0~20 (Livello regolabile), Default : 0
Funzione SENSE-UP
x64, Default : x8
Motion Detection
ON / OFF (4 zone programmabili)
Tracciamento del movimento (Zoom rapido) ON / OFF
Uscita OSD per Anti spostamento ON / OFF
Uscita OSD per Anti oscuramento
ON / OFF
DNR 3D
OFF / LOW / MIDDLE / HIGH
Defog
ON(AUTO/MANUAL) / OFF
Luminosità 0~20 (Livello regolabile), Default : 10
AGC 0~20 (Livello regolabile), Default : 20
Oscuramento aree private
ON / OFF (16 zone programmabili)
Specchio / FLIP verticale
ON / OFF
Nitidezza 0~15 (Livello regolabile), Default : 7
Compensazione luce circostante (LSC) ON / OFF
RS-485 (protocollo)
Regolabile
Angolo di visione
WIDE 4:3 / Normal / WIDE 16:9
USCITA CVBS NTSC / PAL selezionabile
Comunicazione Coaxial Control
Consumo energetico
IR LED ON: 500mA Max
Alimentazione
12Vdc
Lens (obiettivo)
Obiettivo Auto Iris Varifocale (2.8-12mm)
Dimensione (L x A x P) 130 mm (L) * 100 mm (A) * 130 mm (P)
Peso 900g
